Điện trở cố định là gì? Ký hiệu, cách mắc, cách đo và ứng dụng

1. Điện trở cố định là gì và có vai trò gì?

Điện trở cố định là linh kiện thụ động có trị số được xác định khi sản xuất và không điều chỉnh được trong quá trình sử dụng. Trong mạch điện, điện trở được dùng để hạn dòng, chia điện áp, đặt điểm phân cực, tạo hồi tiếp và xác lập mức logic.

Phần quan trọng nhất là xác định linh kiện này đang làm nhiệm vụ gì trong khối mạch trước khi đo hoặc chọn linh kiện thay thế.

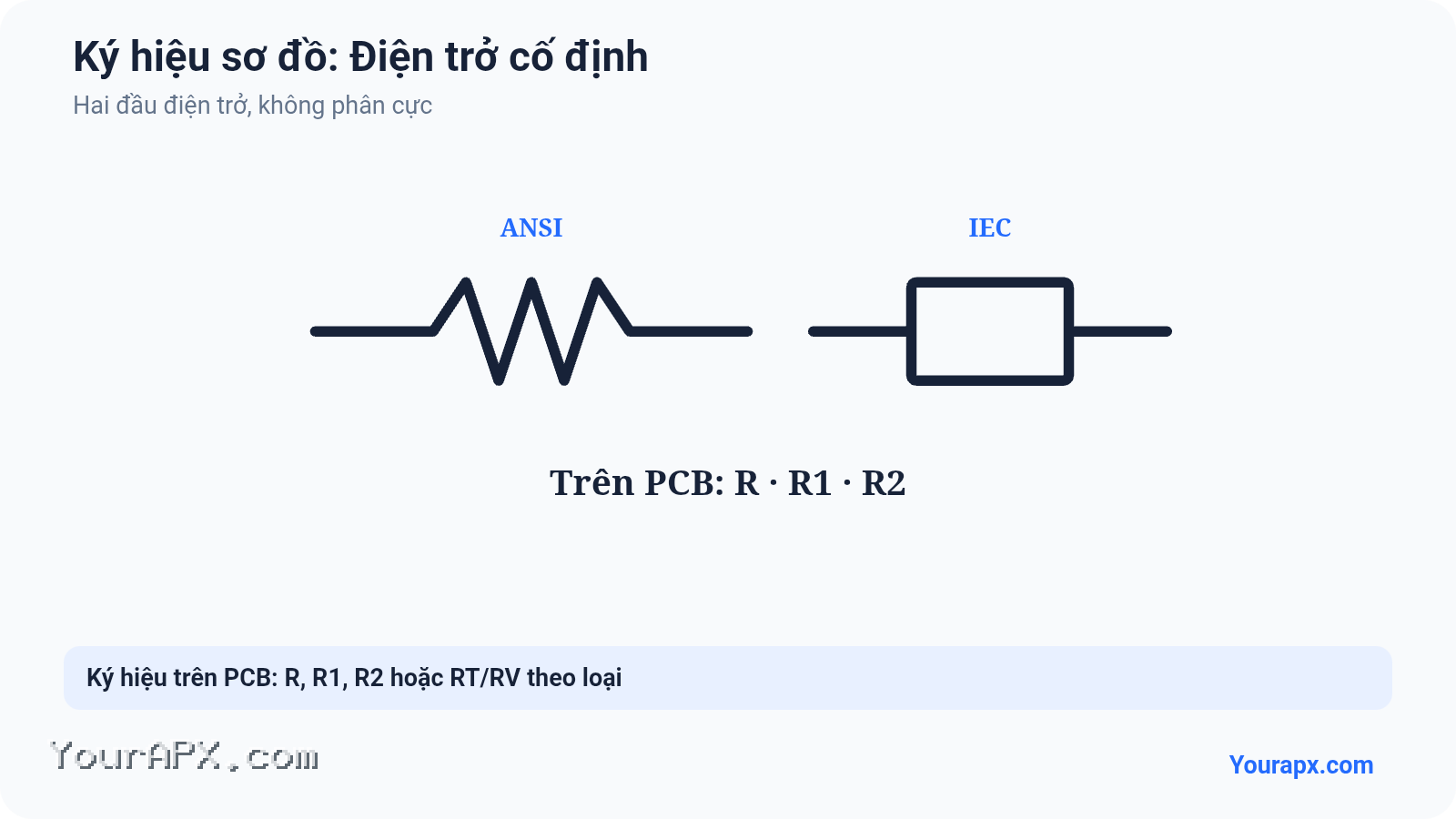

2. Ký hiệu Điện trở cố định trong sơ đồ mạch điện

Điện trở cố định không phân cực và thường mang mã tham chiếu R, R1, R2. Tiêu chuẩn IEC dùng hình chữ nhật; ký hiệu ANSI dùng đường răng cưa. Hai đầu ký hiệu tương ứng hai chân linh kiện.

Trên sơ đồ, điện trở thường mang mã R; khi có nhiều điện trở, chúng được đánh số R1, R2, R3…

3. Cấu tạo, hình dạng và kiểu đóng gói

Điện trở được tạo từ màng carbon, màng kim loại, màng oxide, lớp màng dày trên nền gốm hoặc dây điện trở quấn quanh lõi. Dòng điện qua phần tử điện trở làm năng lượng điện chuyển thành nhiệt theo hiệu ứng Joule.

Những kiểu vỏ và kiểu lắp thường gặp gồm:

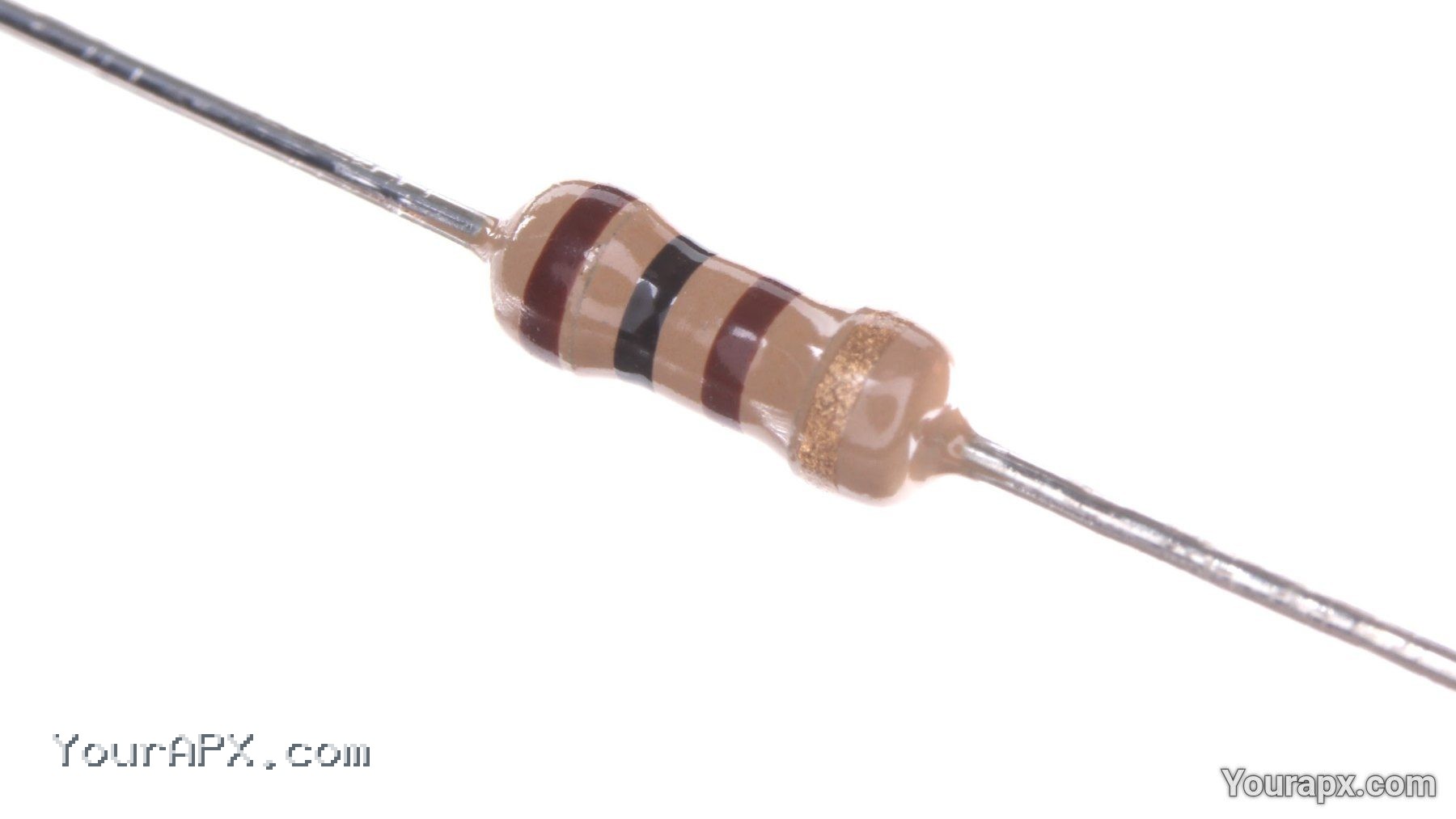

• Dạng chân cắm xuyên lỗ (axial): màng carbon, màng kim loại hoặc màng oxide kim loại

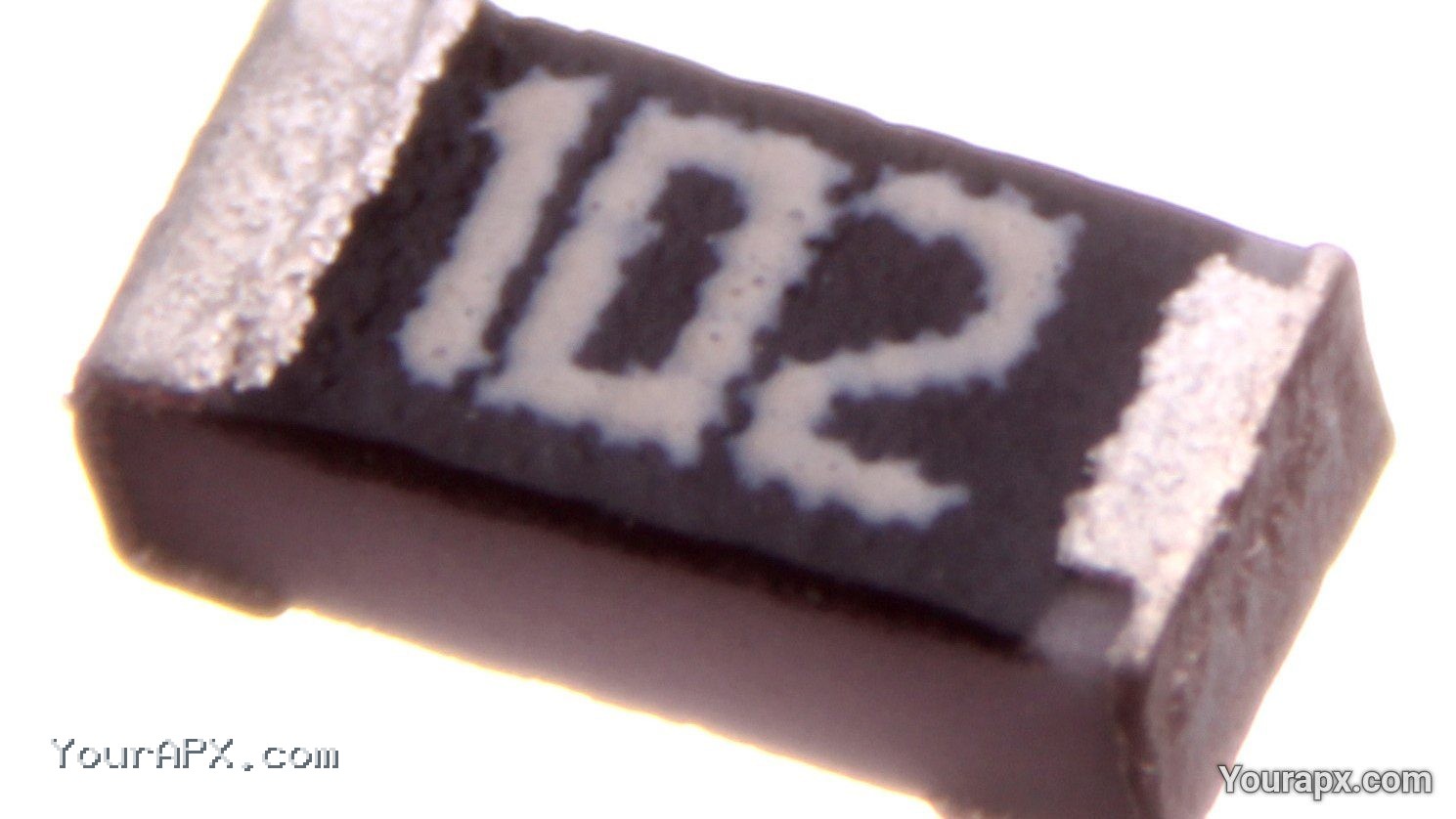

• Dạng gắn bề mặt SMD: 0201, 0402, 0603, 0805, 1206, 2010 và 2512

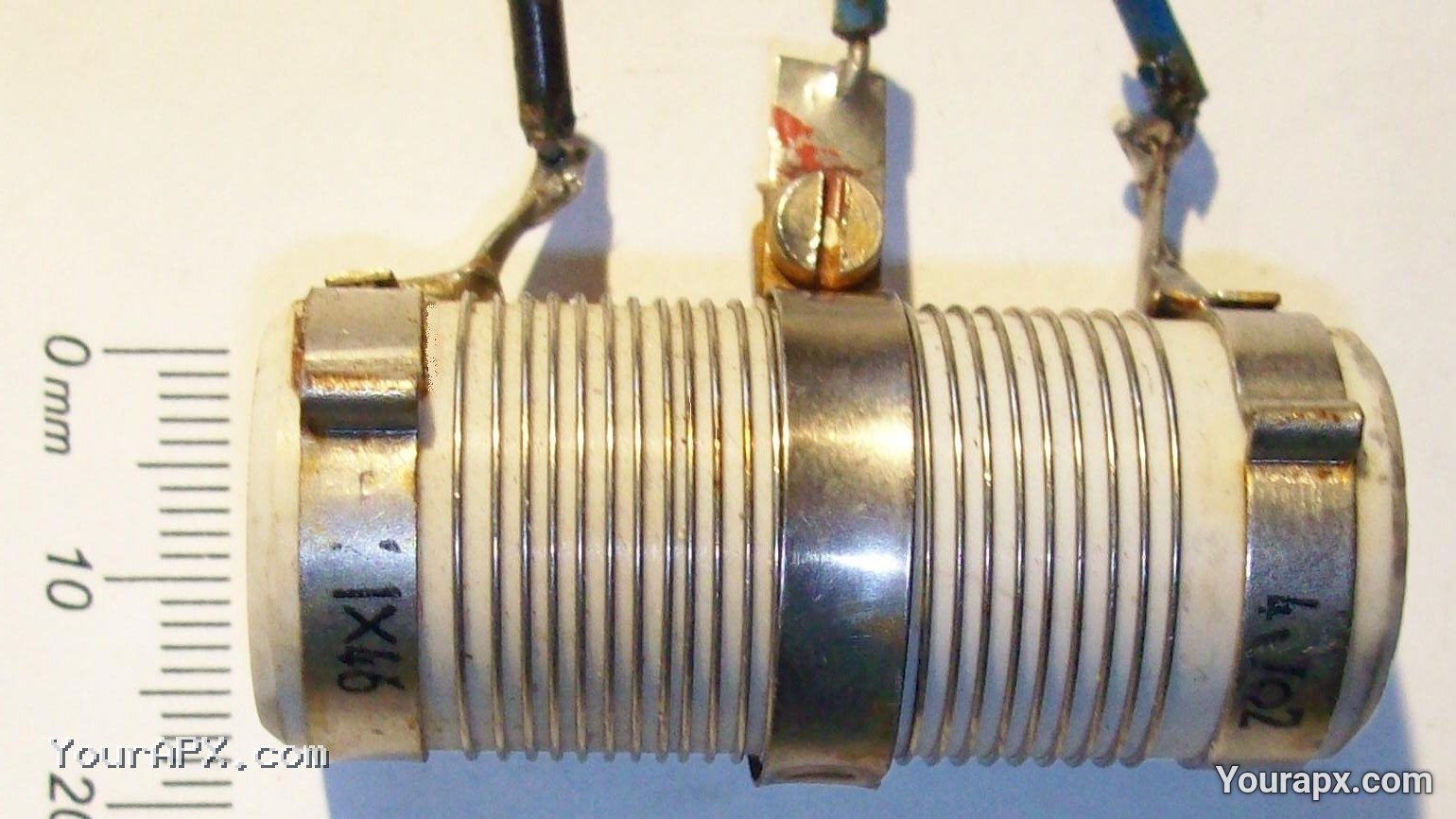

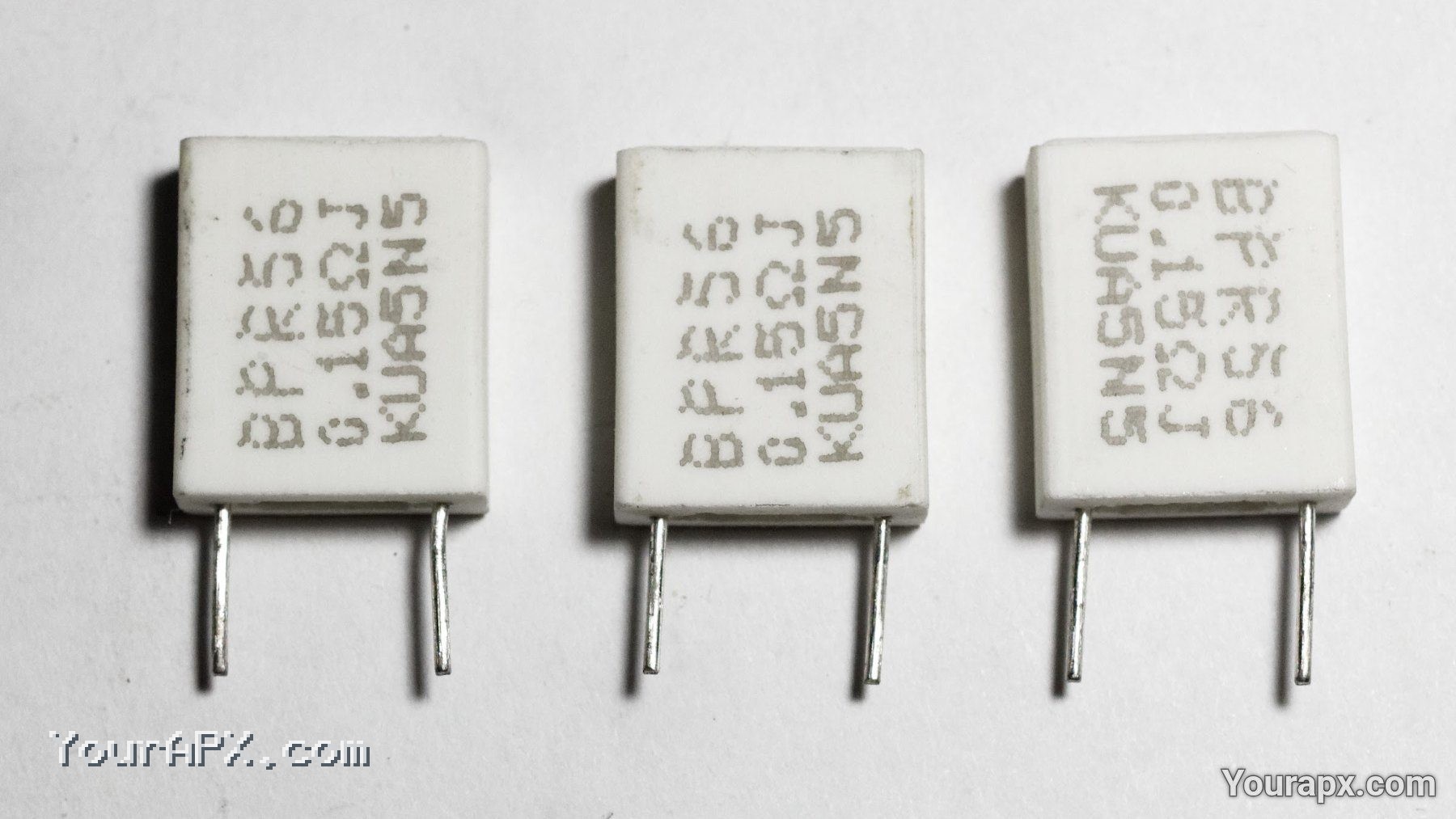

• Điện trở dây quấn hoặc điện trở sứ công suất
• Mạng điện trở chứa nhiều phần tử trong cùng một vỏ

4. Các chủng loại phổ biến

Mỗi chủng loại có ưu điểm, giới hạn và môi trường sử dụng khác nhau; không nên thay lẫn chỉ vì có hình dạng gần giống.

• Màng carbon
• Màng kim loại chính xác
• Màng oxide chịu nhiệt
• Màng dày SMD
• Dây quấn công suất
• Điện trở xung hoặc điện trở cầu chì

5. Các thông số kỹ thuật cần hiểu

• Trị số và dung sai: cho biết trị số thực tế được phép lệch bao nhiêu so với trị số danh định.
• Công suất danh định cùng đường cong derating: cho biết phải giảm tải như thế nào khi nhiệt độ môi trường tăng.
• Điện áp làm việc tối đa: là giới hạn điện áp phù hợp với cách điện và chế độ hoạt động của linh kiện.
• TCR: cho biết trị số thay đổi theo nhiệt độ; thông số này đặc biệt quan trọng trong mạch đo và mạch chính xác.
• Khả năng chịu xung: cho biết linh kiện chịu được biên độ và năng lượng xung trong khoảng thời gian quy định.
• Độ nhiễu và độ ổn định lâu dài: cần được đọc cùng đơn vị, điều kiện đo và giới hạn do nhà sản xuất công bố.

6. Công thức toán học và vật lý

Các công thức dưới đây mô tả quan hệ giữa những đại lượng quan trọng của linh kiện. U là điện áp, I là dòng điện, R là điện trở, P là công suất, E hoặc W là năng lượng, f là tần số và t là thời gian; đơn vị lần lượt là V, A, Ω, W, J, Hz và s.

Ký hiệu có chỉ số dưới dùng để chỉ đúng vị trí hoặc trạng thái đo, chẳng hạn U_ra là điện áp đầu ra và U_shunt là điện áp trên điện trở shunt. Với ký hiệu riêng của từng họ linh kiện, cần đọc định nghĩa ngay trong datasheet.

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc Điện trở cố định trong mạch điện tử

Các cách mắc được sắp xếp từ dễ nhận biết đến ứng dụng nâng cao. Ở mỗi sơ đồ, hãy theo dõi điểm nối nguồn, mass, đầu vào, đầu ra và chiều dòng điện trước khi tính toán.

Mức cơ bản: nhận biết đường dòng điện và điện áp

1. Mắc nối tiếp để hạn dòng

Nguyên lý: Điện trở nằm trên đường dòng của LED, transistor hoặc tải; điện áp dư rơi trên điện trở.

R = U_nguồn − U_tảiI

2. Mắc nối tiếp để chia điện áp

Nguyên lý: Hai hoặc nhiều điện trở tạo các mức điện áp trung gian; tải nối vào điểm chia sẽ làm thay đổi tỷ lệ.

3. Mắc song song để tạo trị số tương đương

Nguyên lý: Dùng khi cần trị số hoặc công suất khác; phải tính phân bố dòng và sai số.

Mức thực hành: ứng dụng trong các khối mạch

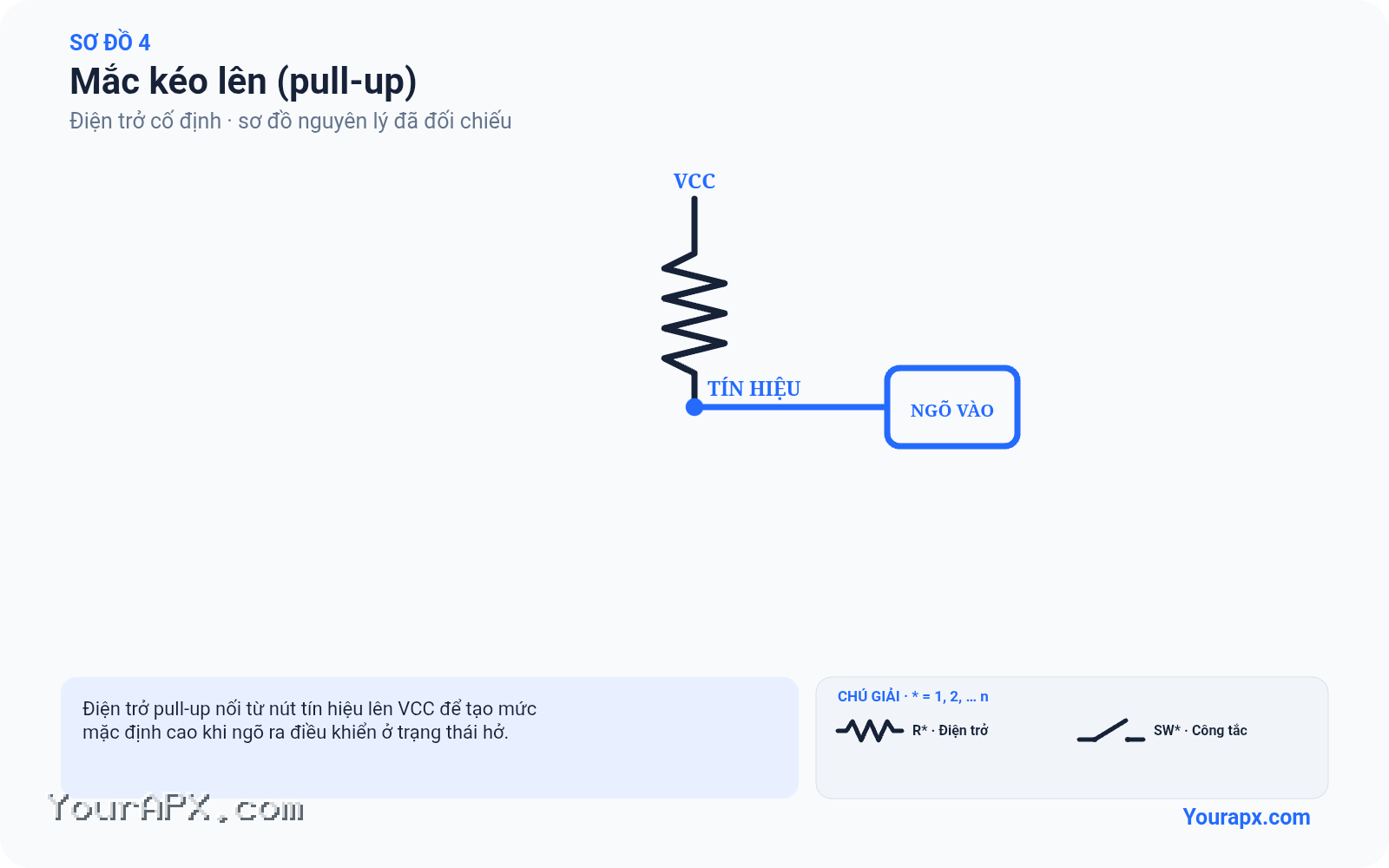

4. Mắc kéo lên (pull-up)

Nguyên lý: Điện trở nối tín hiệu với nguồn để tạo mức logic mặc định cao khi ngõ ra hở.

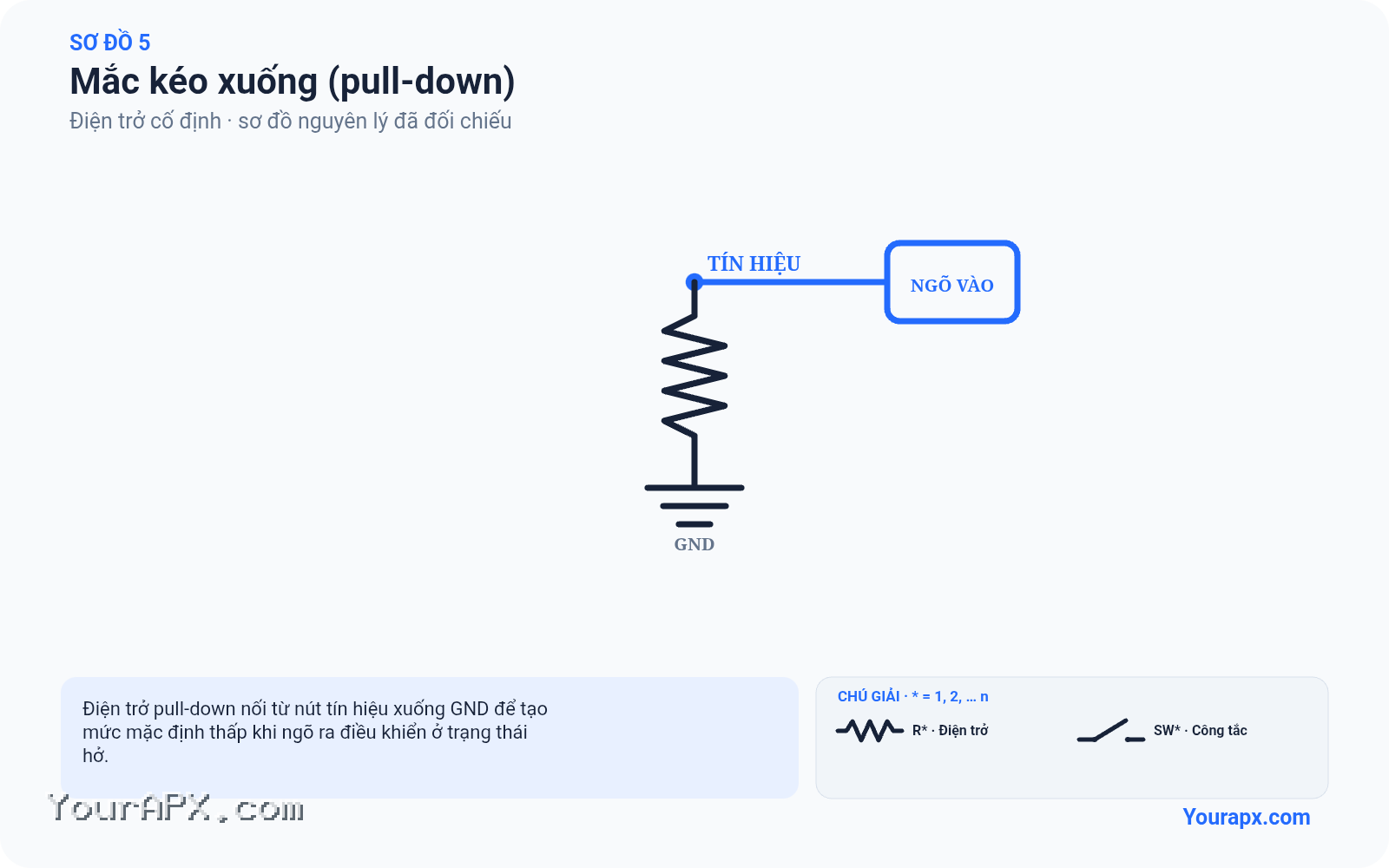

5. Mắc kéo xuống (pull-down)

Nguyên lý: Điện trở nối tín hiệu với mass để tạo mức logic mặc định thấp.

6. Mắc định thiên

Nguyên lý: Mạng điện trở thiết lập điểm làm việc cho transistor, MOSFET hoặc op-amp.

Mức nâng cao: đo lường, bảo vệ và xử lý tín hiệu

7. Mắc hồi tiếp

Nguyên lý: Điện trở nối từ đầu ra về đầu vào để đặt độ lợi, độ ổn định hoặc ngưỡng so sánh.

8. Mắc kết thúc đường truyền

Nguyên lý: Điện trở đặt ở đầu hoặc hai đầu đường tín hiệu để phù hợp trở kháng và giảm phản xạ; trị số phụ thuộc chuẩn giao tiếp.

9. Mắc với tụ tạo mạch RC

Nguyên lý: Điện trở và tụ tạo lọc thông thấp, thông cao, trễ thời gian, reset hoặc snubber.

τ = R × C

10. Mắc tải hoặc điện trở xả

Nguyên lý: Điện trở đặt song song nguồn/tụ để tạo tải tối thiểu hoặc xả điện tích; phải tính công suất liên tục.

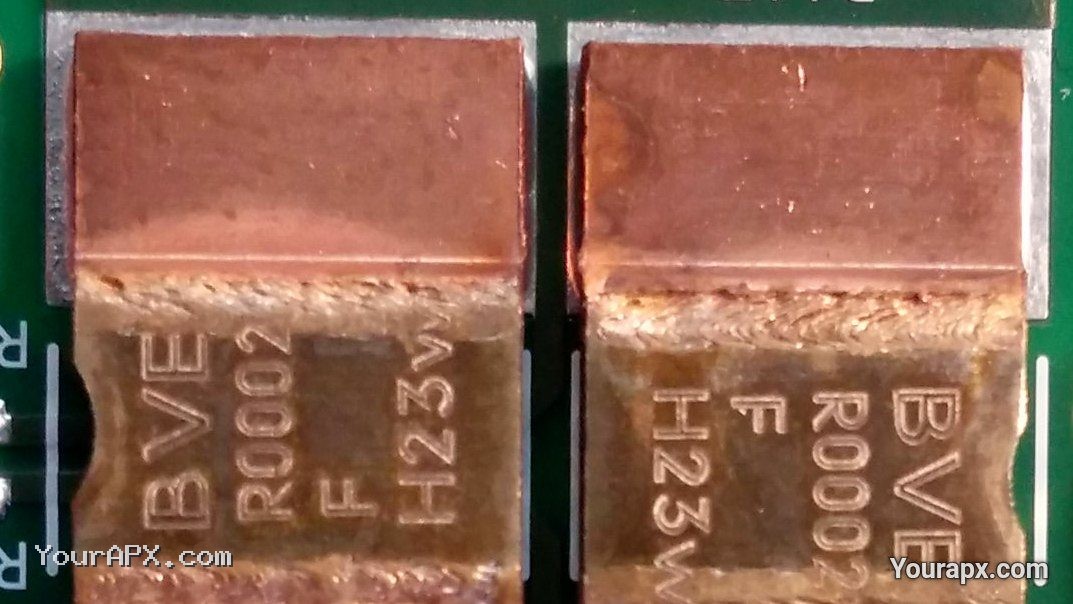

11. Mắc điện trở đo dòng (shunt)

Nguyên lý: Điện trở trị số thấp được mắc nối tiếp với tải. Dòng điện được tính từ điện áp rơi trên điện trở; mạch chính xác nên dùng kết nối Kelvin bốn dây để giảm sai số của đường mạch và mối hàn.

12. Mắc điện trở ổn định dòng cho transistor

Nguyên lý: Điện trở đặt tại cực emitter của BJT hoặc cực source của MOSFET tạo hồi tiếp âm, giúp dòng làm việc ít thay đổi hơn khi nhiệt độ và đặc tính transistor biến thiên.

8. Ví dụ tính toán và ứng dụng

Nguồn 12 V cấp LED có điện áp thuận 2 V ở 10 mA: R = (12−2)/0,01 = 1 kΩ. Công suất trên điện trở là 0,1 W, vì vậy điện trở 0,25 W có dự phòng phù hợp trong điều kiện thông thường; vẫn cần kiểm tra nhiệt độ thực tế.

9. Cách đọc mã và datasheet

Đối chiếu trị số, dung sai, công suất tại nhiệt độ tham chiếu, đường cong giảm công suất theo nhiệt độ, điện áp làm việc tối đa, hệ số nhiệt TCR, khả năng chịu xung và kích thước. Điện trở cố định thông thường có hai chân và không phân cực nên có thể lắp theo cả hai chiều.

Hãy phân biệt thông số làm việc khuyến nghị với giới hạn tuyệt đối. Giới hạn tuyệt đối không phải là mức nên duy trì trong quá trình vận hành.

10. Cách đo và kiểm tra trên bo mạch

1. Ngắt nguồn và xả hết điện tích trong các tụ trước khi đo

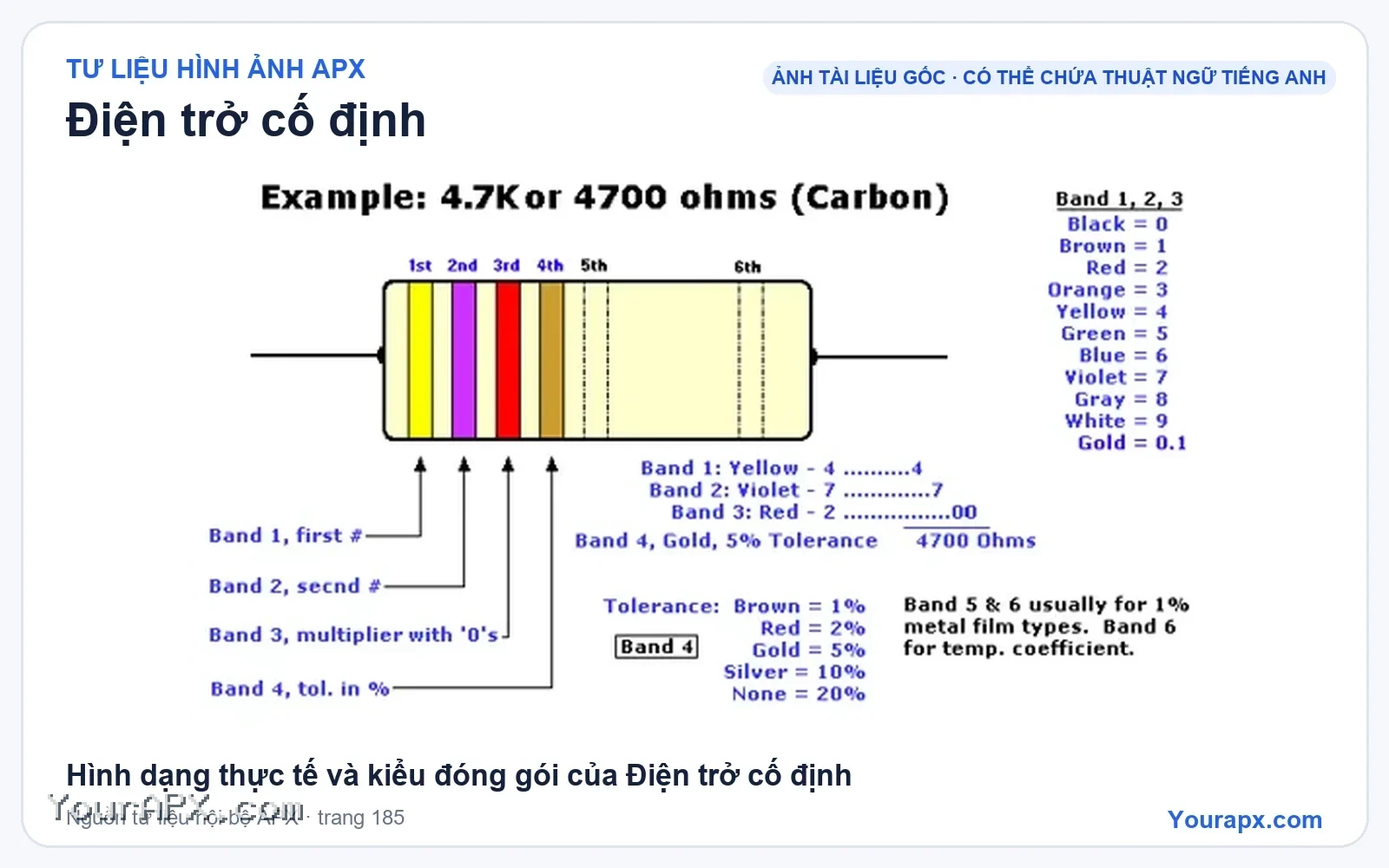

2. Đọc trị số bằng vòng màu hoặc mã SMD, sau đó xác định khoảng giá trị cho phép theo dung sai
3. Đo bằng thang điện trở; nếu kết quả trên bo thấp bất thường do các nhánh mắc song song, tháo một đầu điện trở khỏi mạch rồi đo lại
4. So sánh kết quả với khoảng dung sai; nếu nghi ngờ linh kiện bị trôi theo nhiệt độ, theo dõi trị số khi nhiệt độ thay đổi trong giới hạn an toàn

Khi đo trực tiếp trên bo, các linh kiện nối với cùng nút mạch có thể làm kết quả khác trị số riêng của linh kiện. Nếu cần đo độc lập, chỉ tháo một đầu hoặc chân đo phù hợp sau khi đã ngắt nguồn và xả hết điện tích.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu có thể quan sát hoặc đo được

• Đứt mạch
• Tăng hoặc giảm trị số ngoài dung sai
• Cháy lớp phủ hoặc nứt thân
• Nứt mối hàn SMD
• Tăng nhiễu hoặc trôi trị số theo nhiệt độ

Những nguyên nhân cần kiểm tra

• Công suất liên tục vượt định mức
• Xung điện vượt khả năng chịu năng lượng
• Điện áp làm việc quá cao
• Nhiệt độ môi trường và tản nhiệt không phù hợp
• Ẩm, lão hóa hoặc ứng suất cơ học

Một dấu hiệu có thể xuất phát từ nhiều nguyên nhân. Chỉ kết luận linh kiện hỏng sau khi kết hợp kết quả đo, sơ đồ mạch và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

• Trị số điện trở phải đúng với thiết kế; dung sai phải bằng hoặc tốt hơn khi mạch yêu cầu độ chính xác
• Công suất và điện áp làm việc không thấp hơn yêu cầu của mạch
• Hệ số nhiệt TCR và khả năng chịu xung phù hợp với vị trí sử dụng
• Kiểu vỏ và kích thước chân hàn phải lắp vừa bo mạch
• Không tự thay điện trở màng bằng điện trở dây quấn trong mạch tần số cao vì điện cảm ký sinh có thể làm thay đổi tín hiệu

13. Câu hỏi thường gặp

Có thể đo Điện trở cố định trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ sau khi đã ngắt nguồn và xả điện tích. Tuy nhiên, những nhánh mạch nối song song hoặc linh kiện bảo vệ có thể làm sai kết quả; khi cần đo độc lập phải tách chân phù hợp và đối chiếu sơ đồ.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Trước hết, linh kiện thay thế phải đúng chức năng và trị số chính. Một số giới hạn như công suất hoặc điện áp có thể chọn cao hơn, nhưng kích thước, đặc tính xung, tần số và nhiệt vẫn phải phù hợp. Với linh kiện nhiều chân, sơ đồ chân bắt buộc phải tương thích.

14. Kết luận

Muốn sử dụng linh kiện này đúng cách, người đọc cần nhận dạng đúng loại, hiểu ký hiệu và đường kết nối, tính được điều kiện làm việc, đo kiểm an toàn và đối chiếu datasheet trước khi thay thế.
