Điện trở Shunt đo dòng là gì? Ký hiệu, cách mắc, cách đo và ứng dụng

1. Điện trở Shunt đo dòng là gì và có vai trò gì?

Điện trở Shunt đo dòng là điện trở có giá trị rất thấp, tạo ra một điện áp rơi nhỏ tỷ lệ với dòng điện để mạch đo hoặc bảo vệ tính được dòng tải.

Phần quan trọng nhất là xác định linh kiện này đang làm nhiệm vụ gì trong khối mạch trước khi đo hoặc chọn linh kiện thay thế.

2. Ký hiệu Điện trở Shunt đo dòng trong sơ đồ mạch điện

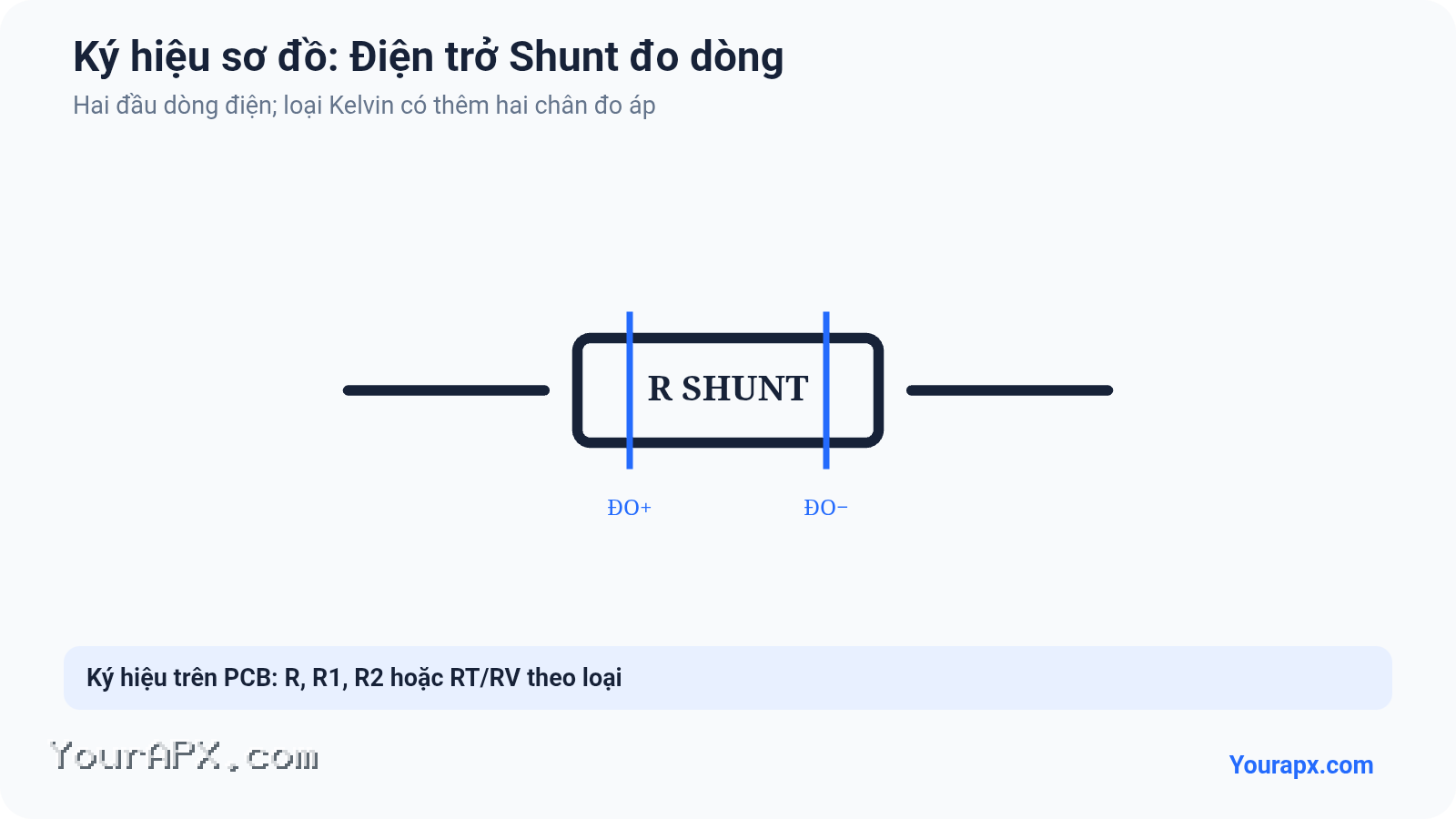

Trên sơ đồ, điện trở shunt vẫn mang ký hiệu điện trở và mã tham chiếu R hoặc RS. Loại đo chính xác có thể dùng bốn đầu Kelvin: hai đầu mang dòng và hai đầu lấy áp.

Trên sơ đồ, điện trở thường mang mã R; khi có nhiều điện trở, chúng được đánh số R1, R2, R3…

3. Cấu tạo, hình dạng và kiểu đóng gói

Phần tử điện trở thường là hợp kim có hệ số nhiệt thấp, được tối ưu để chịu dòng lớn và giữ trị số ổn định. Điện trở đường mạch và mối hàn có thể gây sai số đáng kể vì trị số shunt rất nhỏ.

Những kiểu vỏ và kiểu lắp thường gặp gồm:

• Điện trở kim loại dạng thanh hoặc lá
• SMD metal-element 2512, 3920 hoặc package chuyên dụng
• Shunt bắt vít công suất lớn
• Shunt bốn đầu Kelvin

4. Các chủng loại phổ biến

Mỗi chủng loại có ưu điểm, giới hạn và môi trường sử dụng khác nhau; không nên thay lẫn chỉ vì có hình dạng gần giống.

• Shunt hai đầu
• Shunt bốn đầu Kelvin
• Shunt SMD
• Shunt công suất bắt vít

5. Các thông số kỹ thuật cần hiểu

• Điện trở danh định và dung sai: cho biết trị số thực tế được phép lệch bao nhiêu so với trị số danh định.
• Công suất liên tục và khả năng chịu xung: xác định lượng nhiệt linh kiện có thể chịu trong điều kiện quy định mà không bị quá nhiệt.
• TCR: cho biết trị số thay đổi theo nhiệt độ; thông số này đặc biệt quan trọng trong mạch đo và mạch chính xác.
• Dòng làm việc: là dòng điện linh kiện có thể mang hoặc điều khiển trong điều kiện nhiệt đã nêu.
• Kiểu lấy mẫu hai dây hoặc Kelvin: cần được đọc cùng đơn vị, điều kiện đo và giới hạn do nhà sản xuất công bố.

6. Công thức toán học và vật lý

Các công thức dưới đây mô tả quan hệ giữa những đại lượng quan trọng của linh kiện. U là điện áp, I là dòng điện, R là điện trở, P là công suất, E hoặc W là năng lượng, f là tần số và t là thời gian; đơn vị lần lượt là V, A, Ω, W, J, Hz và s.

Ký hiệu có chỉ số dưới dùng để chỉ đúng vị trí hoặc trạng thái đo, chẳng hạn U_ra là điện áp đầu ra và U_shunt là điện áp trên điện trở shunt. Với ký hiệu riêng của từng họ linh kiện, cần đọc định nghĩa ngay trong datasheet.

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc Điện trở Shunt đo dòng trong mạch điện tử

Các cách mắc được sắp xếp từ dễ nhận biết đến ứng dụng nâng cao. Ở mỗi sơ đồ, hãy theo dõi điểm nối nguồn, mass, đầu vào, đầu ra và chiều dòng điện trước khi tính toán.

Mức cơ bản: nhận biết đường dòng điện và điện áp

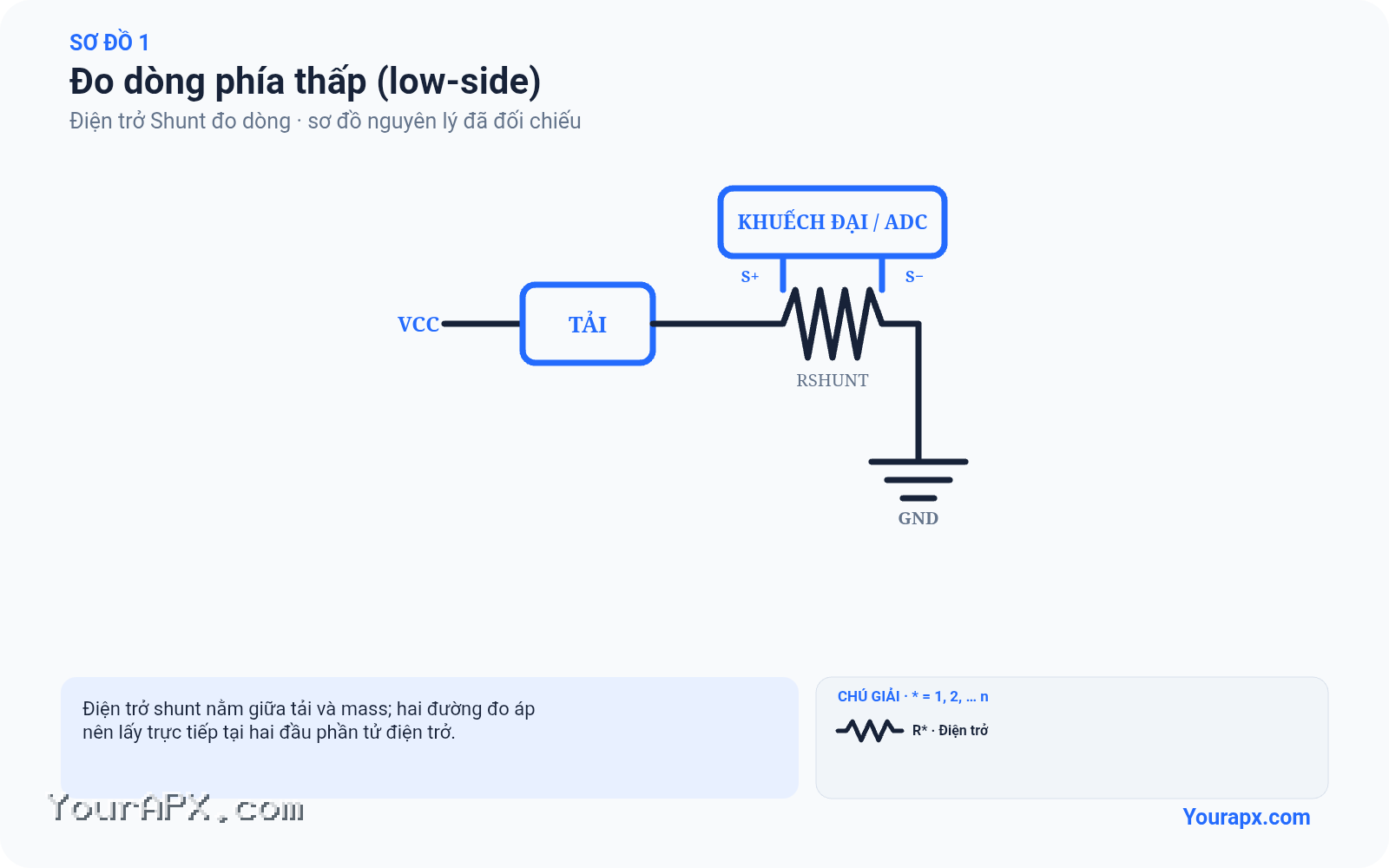

1. Đo dòng phía thấp (low-side)

Nguyên lý: Shunt mắc nối tiếp giữa tải và mass; dễ đo nhưng tạo chênh lệch mass nhỏ.

I = U_shuntR_shunt

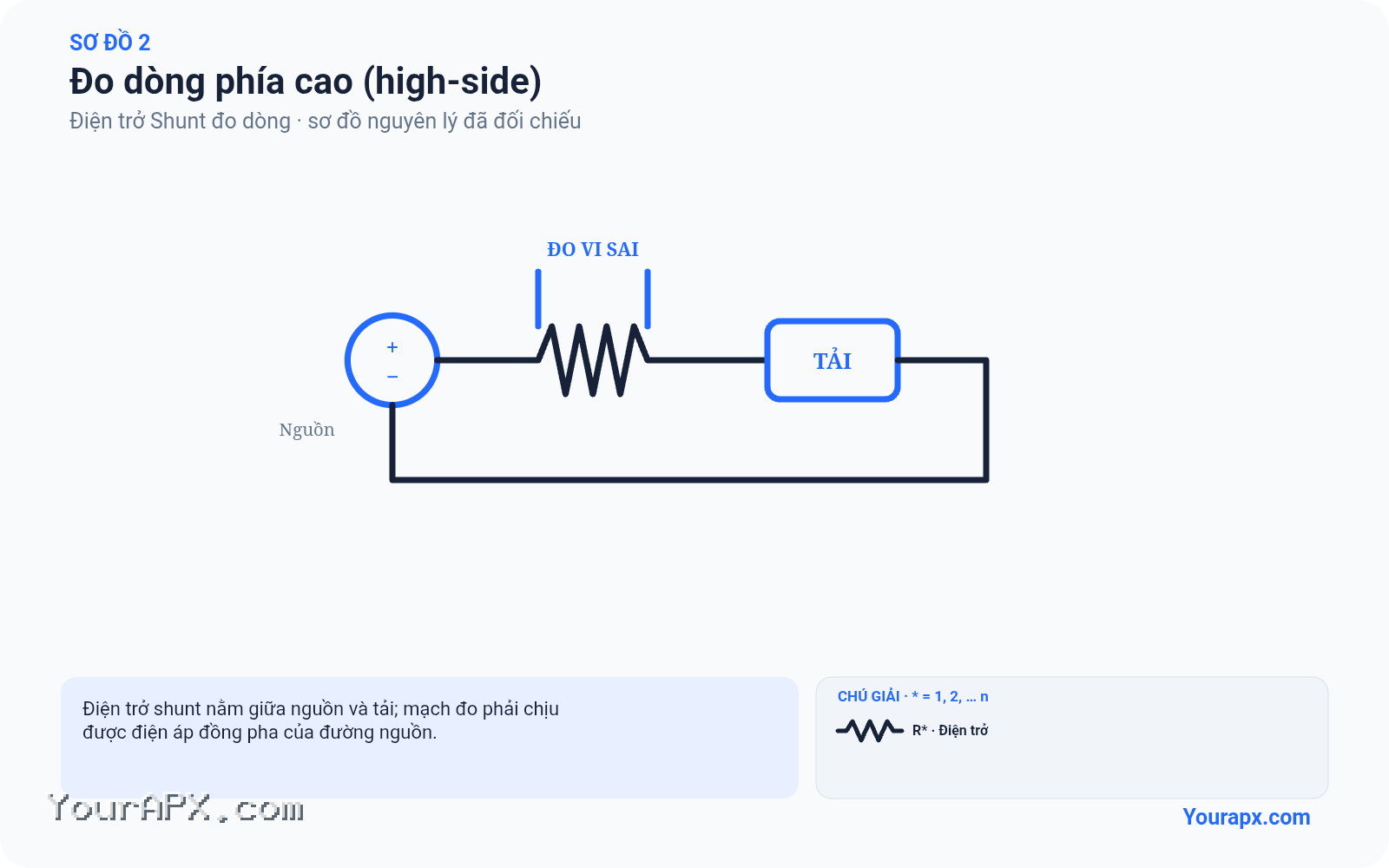

2. Đo dòng phía cao (high-side)

Nguyên lý: Shunt mắc nối tiếp giữa nguồn và tải; cần mạch khuếch đại đo dòng có dải common-mode phù hợp.

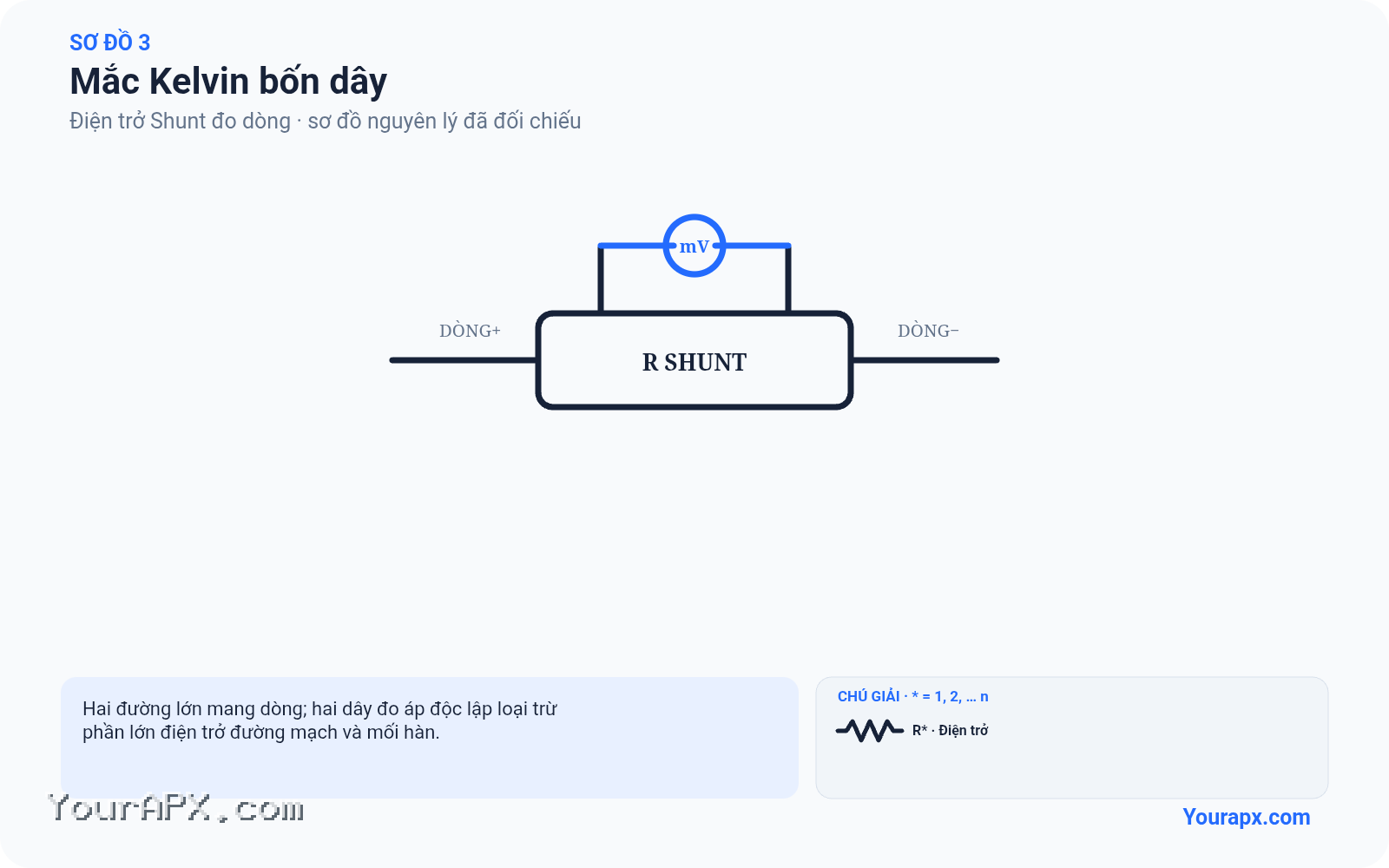

3. Mắc Kelvin bốn dây

Nguyên lý: Hai đường rộng mang dòng tải, hai đường riêng lấy điện áp trực tiếp tại hai đầu phần tử điện trở để giảm sai số do đường mạch và mối hàn.

Mức thực hành: ứng dụng trong các khối mạch

4. Đo dòng hai chiều

Nguyên lý: Điện áp hai đầu shunt được đưa vào bộ khuếch đại hai chiều; dấu của điện áp cho biết chiều dòng.

5. Shunt song song với cơ cấu đo

Nguyên lý: Dùng trong ampe kế để phần lớn dòng đi qua shunt, chỉ một phần nhỏ đi qua cơ cấu đo; tỷ lệ phải được tính và hiệu chuẩn.

8. Ví dụ tính toán và ứng dụng

Với shunt 0,01 Ω và điện áp đo được 50 mV, dòng tải I = 0,05/0,01 = 5 A; công suất trên shunt là 0,25 W. Cần chọn công suất có hệ số dự phòng và kiểm tra nhiệt độ thực tế.

9. Cách đọc mã và datasheet

Đọc trị số, dung sai, TCR, công suất tại nhiệt độ tham chiếu, đường cong derating, khả năng chịu xung và khuyến nghị bố trí pad/Kelvin.

Hãy phân biệt thông số làm việc khuyến nghị với giới hạn tuyệt đối. Giới hạn tuyệt đối không phải là mức nên duy trì trong quá trình vận hành.

10. Cách đo và kiểm tra trên bo mạch

1. Ngắt nguồn rồi đo thông mạch để phát hiện đứt
2. Không dùng thang ohm thông thường để kết luận trị số milliohm; ưu tiên phép đo bốn dây
3. Khi cấp tải, đo điện áp rơi bằng đầu dò vi sai hoặc đồng hồ phù hợp và tính dòng theo định luật Ohm

Khi đo trực tiếp trên bo, các linh kiện nối với cùng nút mạch có thể làm kết quả khác trị số riêng của linh kiện. Nếu cần đo độc lập, chỉ tháo một đầu hoặc chân đo phù hợp sau khi đã ngắt nguồn và xả hết điện tích.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu có thể quan sát hoặc đo được

• Đứt do quá dòng
• Tăng trị số do quá nhiệt hoặc mối hàn suy giảm
• Sai số đo do đường Kelvin bố trí sai
• Nứt mối hàn trên package công suất

Những nguyên nhân cần kiểm tra

• Dòng hoặc năng lượng xung vượt định mức
• Tản nhiệt kém
• Bố trí đường dòng và đường sense không đúng
• Chu kỳ nhiệt làm mỏi mối hàn

Một dấu hiệu có thể xuất phát từ nhiều nguyên nhân. Chỉ kết luận linh kiện hỏng sau khi kết hợp kết quả đo, sơ đồ mạch và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

• Đúng trị số và dung sai
• Công suất, dòng và năng lượng xung không thấp hơn linh kiện cũ
• TCR phù hợp độ chính xác cần đo
• Giữ đúng kết cấu hai đầu hoặc Kelvin và footprint

13. Câu hỏi thường gặp

Có thể đo Điện trở Shunt đo dòng trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ sau khi đã ngắt nguồn và xả điện tích. Tuy nhiên, những nhánh mạch nối song song hoặc linh kiện bảo vệ có thể làm sai kết quả; khi cần đo độc lập phải tách chân phù hợp và đối chiếu sơ đồ.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Trước hết, linh kiện thay thế phải đúng chức năng và trị số chính. Một số giới hạn như công suất hoặc điện áp có thể chọn cao hơn, nhưng kích thước, đặc tính xung, tần số và nhiệt vẫn phải phù hợp. Với linh kiện nhiều chân, sơ đồ chân bắt buộc phải tương thích.

14. Kết luận

Muốn sử dụng linh kiện này đúng cách, người đọc cần nhận dạng đúng loại, hiểu ký hiệu và đường kết nối, tính được điều kiện làm việc, đo kiểm an toàn và đối chiếu datasheet trước khi thay thế.
