Tụ điện Film là gì? Ký hiệu, cách mắc, cách đo và ứng dụng

1. Tụ điện Film là gì và có vai trò gì?

Tụ điện Film là tụ điện, tích trữ điện tích trong điện trường. Trong mạch, tụ có thể lọc nguồn, ghép hoặc tách tín hiệu, tạo trễ, cộng hưởng và cung cấp năng lượng tức thời. Trước khi chọn ký hiệu hoặc cách mắc phải xác định tụ thuộc loại phân cực hay không phân cực.

Phần quan trọng nhất là xác định linh kiện này đang làm nhiệm vụ gì trong khối mạch trước khi đo hoặc chọn linh kiện thay thế.

2. Ký hiệu Tụ điện Film trong sơ đồ mạch điện

Có hai ký hiệu khác nhau: tụ không phân cực dùng hai bản cực thẳng song song; tụ phân cực dùng một bản thẳng, một bản cong và dấu + ở cực dương. Không được dùng thay lẫn hai ký hiệu khi chưa xác định loại tụ.

Trên sơ đồ, tụ điện thường mang mã C; các ký hiệu C1, C2, C3… giúp phân biệt từng tụ trong mạch.

3. Cấu tạo, hình dạng và kiểu đóng gói

Hai điện cực được ngăn bởi lớp điện môi. Vật liệu điện môi quyết định điện dung, tổn hao, độ ổn định, dải tần và việc linh kiện có phân cực hay không.

Những kiểu vỏ và kiểu lắp thường gặp gồm:

• Gốm đĩa xuyên lỗ
• MLCC SMD 0201–2220
• Điện phân nhôm xuyên lỗ hoặc SMD
• Tantalum/polymer
• Film hộp
• Tụ công suất bắt vít

4. Các chủng loại phổ biến

Mỗi chủng loại có ưu điểm, giới hạn và môi trường sử dụng khác nhau; không nên thay lẫn chỉ vì có hình dạng gần giống.

• Gốm MLCC
• Điện phân nhôm
• Tantalum/polymer
• Film
• Mica
• Siêu tụ

5. Các thông số kỹ thuật cần hiểu

• Điện dung và dung sai: cho biết trị số thực tế được phép lệch bao nhiêu so với trị số danh định.
• Điện áp định mức: là giới hạn điện áp phù hợp với cách điện và chế độ hoạt động của linh kiện.
• ESR và dòng ripple: là dòng điện linh kiện có thể mang hoặc điều khiển trong điều kiện nhiệt đã nêu.
• Nhiệt độ: cho biết phạm vi nhiệt độ cho phép và ảnh hưởng của nhiệt đến độ ổn định, tuổi thọ.
• Đặc tính giảm điện dung theo điện áp: là giới hạn điện áp phù hợp với cách điện và chế độ hoạt động của linh kiện.
• Tuổi thọ: cần được đọc cùng đơn vị, điều kiện đo và giới hạn do nhà sản xuất công bố.

6. Công thức toán học và vật lý

Các công thức dưới đây mô tả quan hệ giữa những đại lượng quan trọng của linh kiện. U là điện áp, I là dòng điện, R là điện trở, P là công suất, E hoặc W là năng lượng, f là tần số và t là thời gian; đơn vị lần lượt là V, A, Ω, W, J, Hz và s.

Ký hiệu có chỉ số dưới dùng để chỉ đúng vị trí hoặc trạng thái đo, chẳng hạn U_ra là điện áp đầu ra và U_shunt là điện áp trên điện trở shunt. Với ký hiệu riêng của từng họ linh kiện, cần đọc định nghĩa ngay trong datasheet.

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc Tụ điện Film trong mạch điện tử

Các cách mắc được sắp xếp từ dễ nhận biết đến ứng dụng nâng cao. Ở mỗi sơ đồ, hãy theo dõi điểm nối nguồn, mass, đầu vào, đầu ra và chiều dòng điện trước khi tính toán.

Mức cơ bản: nhận biết đường dòng điện và điện áp

1. Mắc song song nguồn để lọc/decoupling

Nguyên lý: Tụ nối giữa nguồn và mass, đặt gần tải để giảm nhiễu và cung cấp dòng tức thời; tụ không phân cực không có chiều lắp điện học.

2. Mắc nối tiếp để ghép AC

Nguyên lý: Tụ chặn thành phần DC và cho tín hiệu AC đi qua; giá trị phải phù hợp trở kháng và tần số thấp nhất.

3. Mạch RC thông thấp

Nguyên lý: Điện trở nối tiếp, tụ xuống mass; lấy tín hiệu tại tụ.

f_c = 12πRC

Mức thực hành: ứng dụng trong các khối mạch

4. Mạch RC thông cao

Nguyên lý: Tụ nối tiếp, điện trở xuống mass; lấy tín hiệu tại điện trở.

f_c = 12πRC

5. Mạch định thời

Nguyên lý: Tụ nạp/xả qua điện trở tạo trễ, reset hoặc dao động; ngưỡng thực tế phụ thuộc IC.

6. Mắc snubber

Nguyên lý: Mạng RC/RCD đặt song song khóa hoặc tải để hạn chế dv/dt và xung áp; phải chọn đúng tụ xung và tính năng lượng.

Mức nâng cao: đo lường, bảo vệ và xử lý tín hiệu

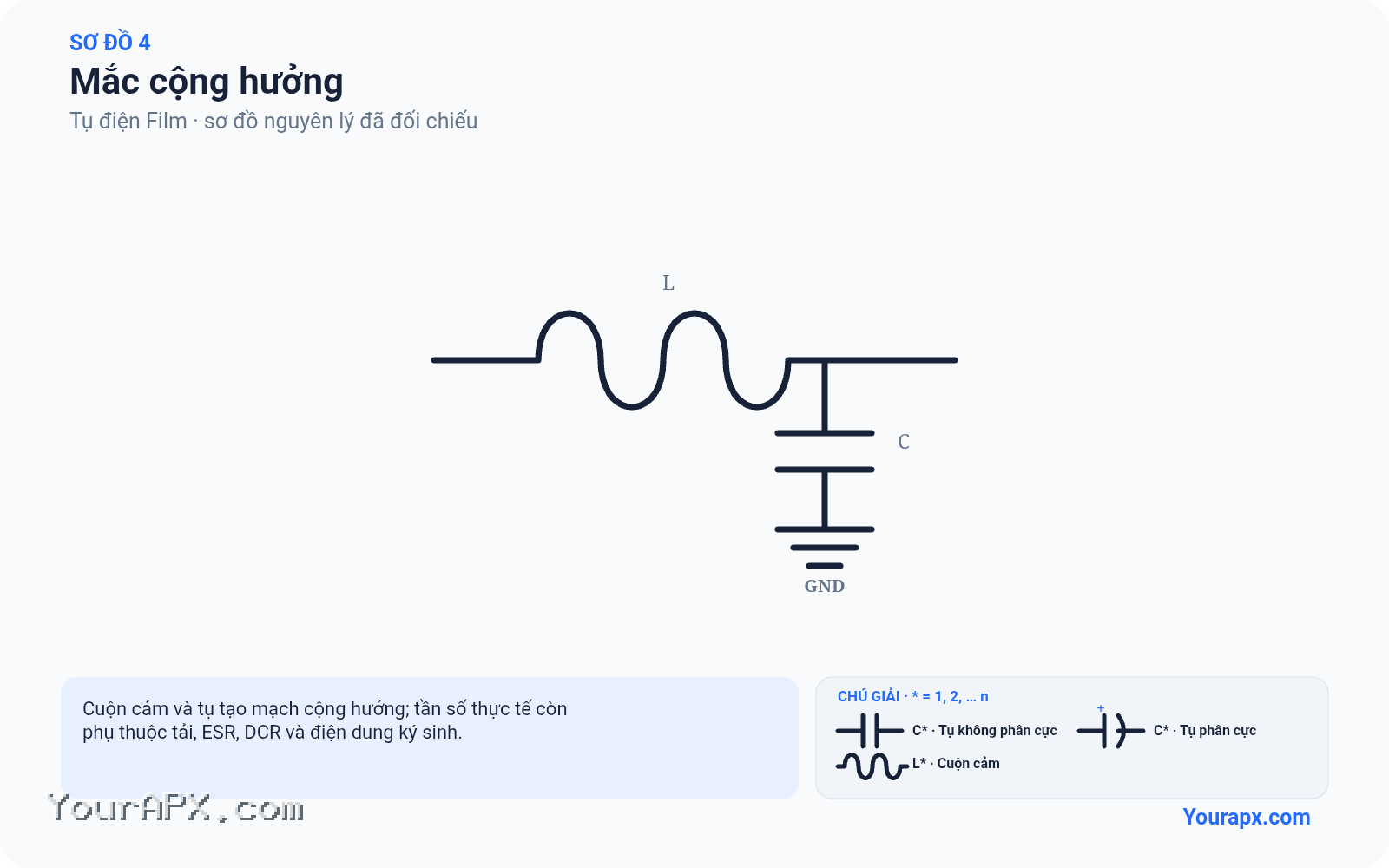

7. Mắc cộng hưởng

Nguyên lý: Tụ kết hợp cuộn cảm trong mạch lọc hoặc dao động.

f₀ = 12π√LC

8. Mắc nối tiếp hoặc song song nhiều tụ

Nguyên lý: Song song làm tăng điện dung; nối tiếp giảm điện dung tương đương và tăng tổng điện áp chịu đựng khi chia áp đúng.

8. Ví dụ tính toán và ứng dụng

Mạch RC 10 kΩ và 100 nF có τ = 1 ms; tần số cắt lý tưởng xấp xỉ 159 Hz. Kết quả thực tế còn phụ thuộc nguồn và tải.

9. Cách đọc mã và datasheet

Đọc điện dung, dung sai, điện áp, ESR/impedance theo tần số, ripple, nhiệt độ, tuổi thọ và đường cong derating.

Hãy phân biệt thông số làm việc khuyến nghị với giới hạn tuyệt đối. Giới hạn tuyệt đối không phải là mức nên duy trì trong quá trình vận hành.

10. Cách đo và kiểm tra trên bo mạch

1. Ngắt nguồn và xả tụ an toàn
2. Đo điện dung và ESR bằng thiết bị phù hợp
3. Kiểm tra rò ở điện áp an toàn
4. Tụ trong mạch có thể bị ảnh hưởng bởi các nhánh song song

Khi đo trực tiếp trên bo, các linh kiện nối với cùng nút mạch có thể làm kết quả khác trị số riêng của linh kiện. Nếu cần đo độc lập, chỉ tháo một đầu hoặc chân đo phù hợp sau khi đã ngắt nguồn và xả hết điện tích.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu có thể quan sát hoặc đo được

• Mất điện dung
• ESR tăng
• Rò hoặc chập
• Nứt thân hoặc hỏng điện môi

Những nguyên nhân cần kiểm tra

• Quá áp
• Nhiệt độ cao
• Ứng suất cơ khí
• Lão hóa điện môi
• Xung điện

Một dấu hiệu có thể xuất phát từ nhiều nguyên nhân. Chỉ kết luận linh kiện hỏng sau khi kết hợp kết quả đo, sơ đồ mạch và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

• Điện dung phù hợp
• Điện áp, ripple và nhiệt độ không thấp hơn
• ESR và loại điện môi đúng yêu cầu của mạch
• Đúng package; không thêm quy ước cực tính cho tụ không phân cực
• Không tùy ý thay loại điện môi trong mạch thời gian hoặc cao tần

13. Câu hỏi thường gặp

Có thể đo Tụ điện Film trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ sau khi đã ngắt nguồn và xả điện tích. Tuy nhiên, những nhánh mạch nối song song hoặc linh kiện bảo vệ có thể làm sai kết quả; khi cần đo độc lập phải tách chân phù hợp và đối chiếu sơ đồ.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Trước hết, linh kiện thay thế phải đúng chức năng và trị số chính. Một số giới hạn như công suất hoặc điện áp có thể chọn cao hơn, nhưng kích thước, đặc tính xung, tần số và nhiệt vẫn phải phù hợp. Với linh kiện nhiều chân, sơ đồ chân bắt buộc phải tương thích.

14. Kết luận

Muốn sử dụng linh kiện này đúng cách, người đọc cần nhận dạng đúng loại, hiểu ký hiệu và đường kết nối, tính được điều kiện làm việc, đo kiểm an toàn và đối chiếu datasheet trước khi thay thế.
