Varistor MOV là gì? Ký hiệu, cách mắc, cách đo và ứng dụng
Tìm hiểu Varistor MOV: ký hiệu, kiểu đóng gói, công thức, cách mắc trong mạch, phương pháp đo, lỗi thường gặp và cách chọn linh kiện thay thế.
1. Varistor MOV là gì và có vai trò gì?
Varistor MOV là điện trở phụ thuộc điện áp, có trở kháng giảm mạnh khi xuất hiện xung quá áp để kẹp năng lượng.
Phần quan trọng nhất là xác định linh kiện này đang làm nhiệm vụ gì trong khối mạch trước khi đo hoặc chọn linh kiện thay thế.

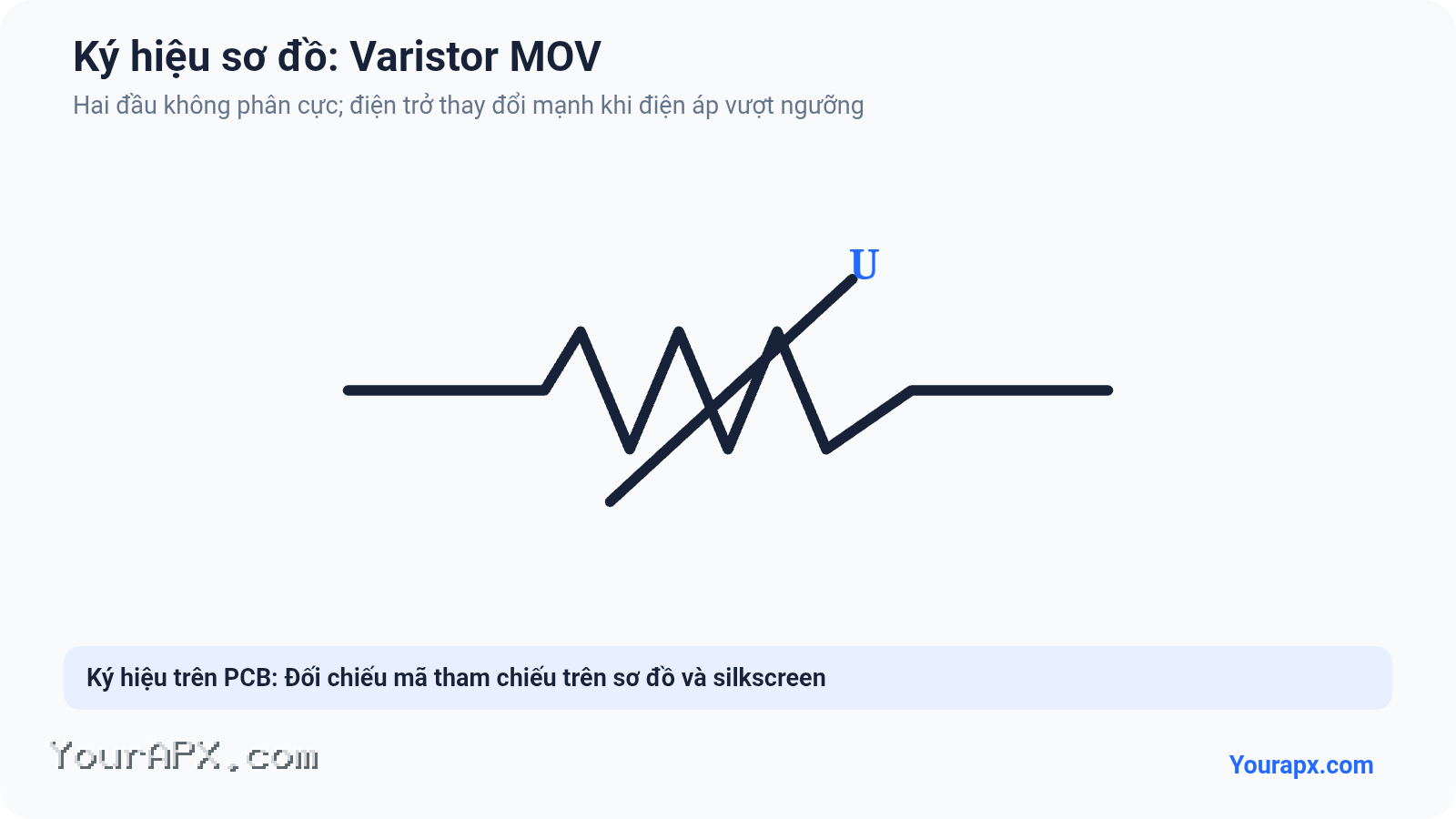

2. Ký hiệu Varistor MOV trong sơ đồ mạch điện
MOV dùng ký hiệu điện trở phụ thuộc điện áp, không phân cực trong ứng dụng AC thông thường.
Mã tham chiếu gồm một chữ cái và số thứ tự, dùng để xác định đúng linh kiện trên sơ đồ và trên bo mạch. Quy ước cụ thể phải được đọc theo chú giải của tài liệu.
3. Cấu tạo, hình dạng và kiểu đóng gói
Hạt oxide kim loại ép thành đĩa tạo đặc tuyến V-I phi tuyến; linh kiện lão hóa sau các xung năng lượng.
Những kiểu vỏ và kiểu lắp thường gặp gồm:

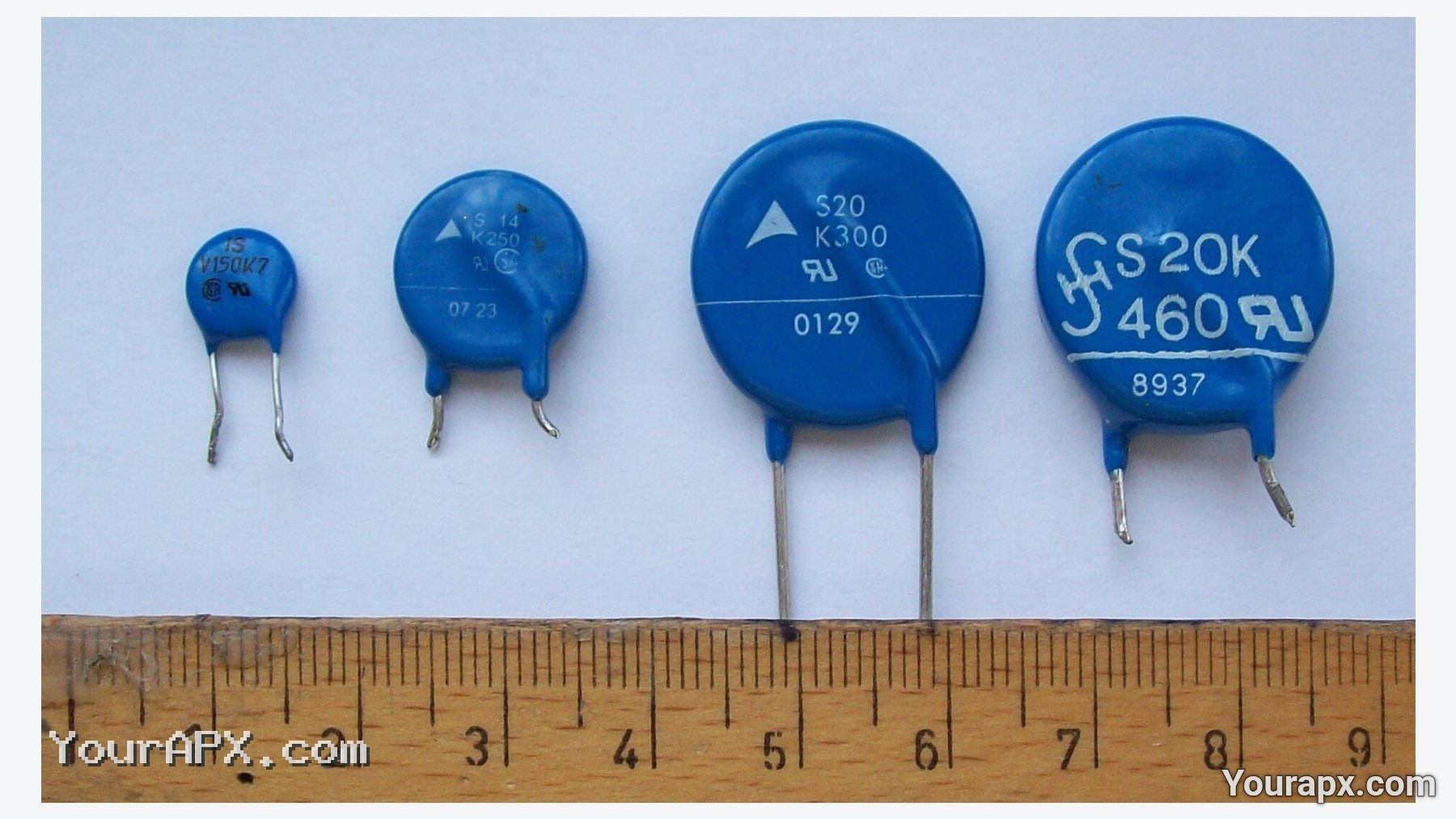

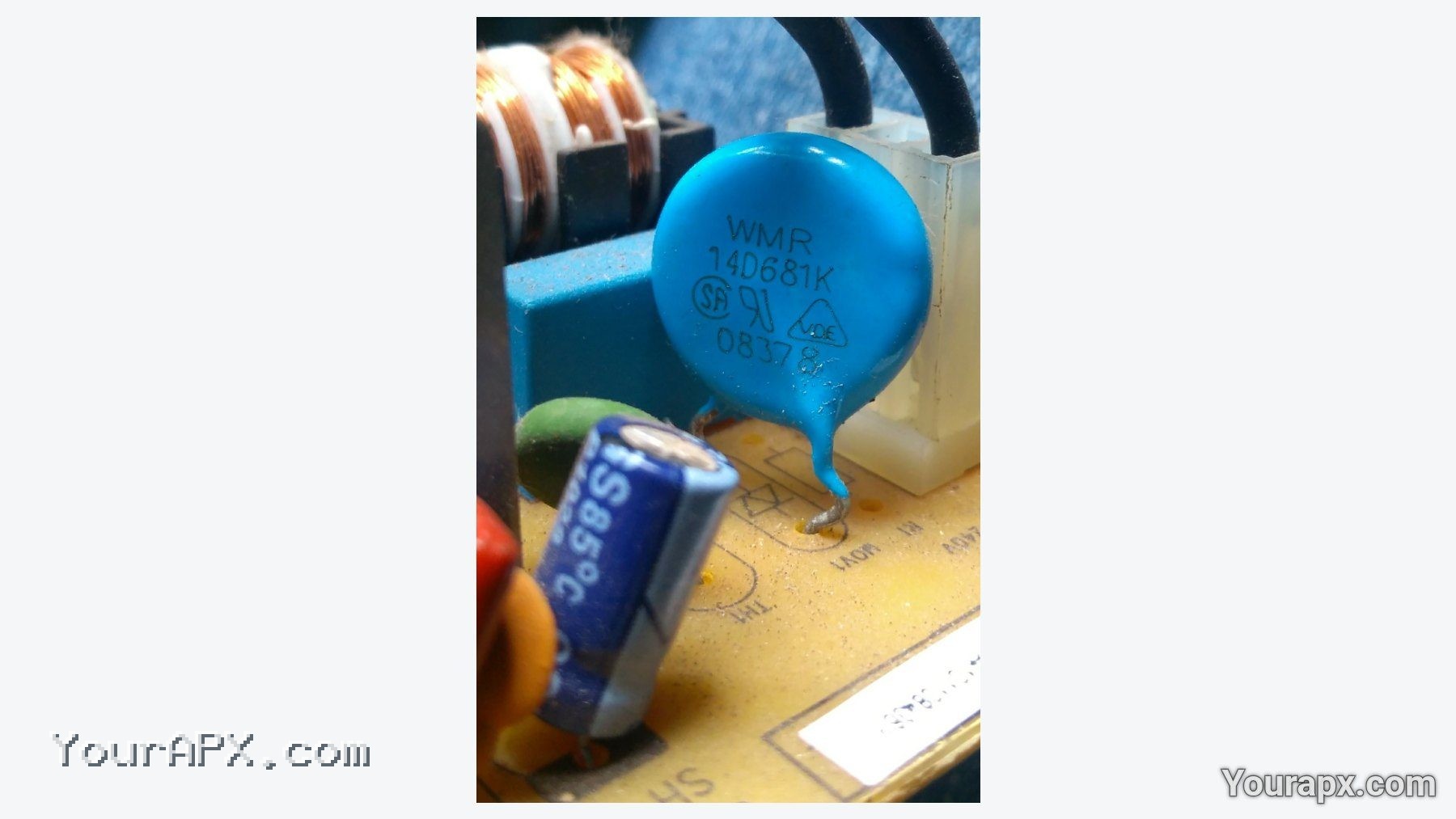

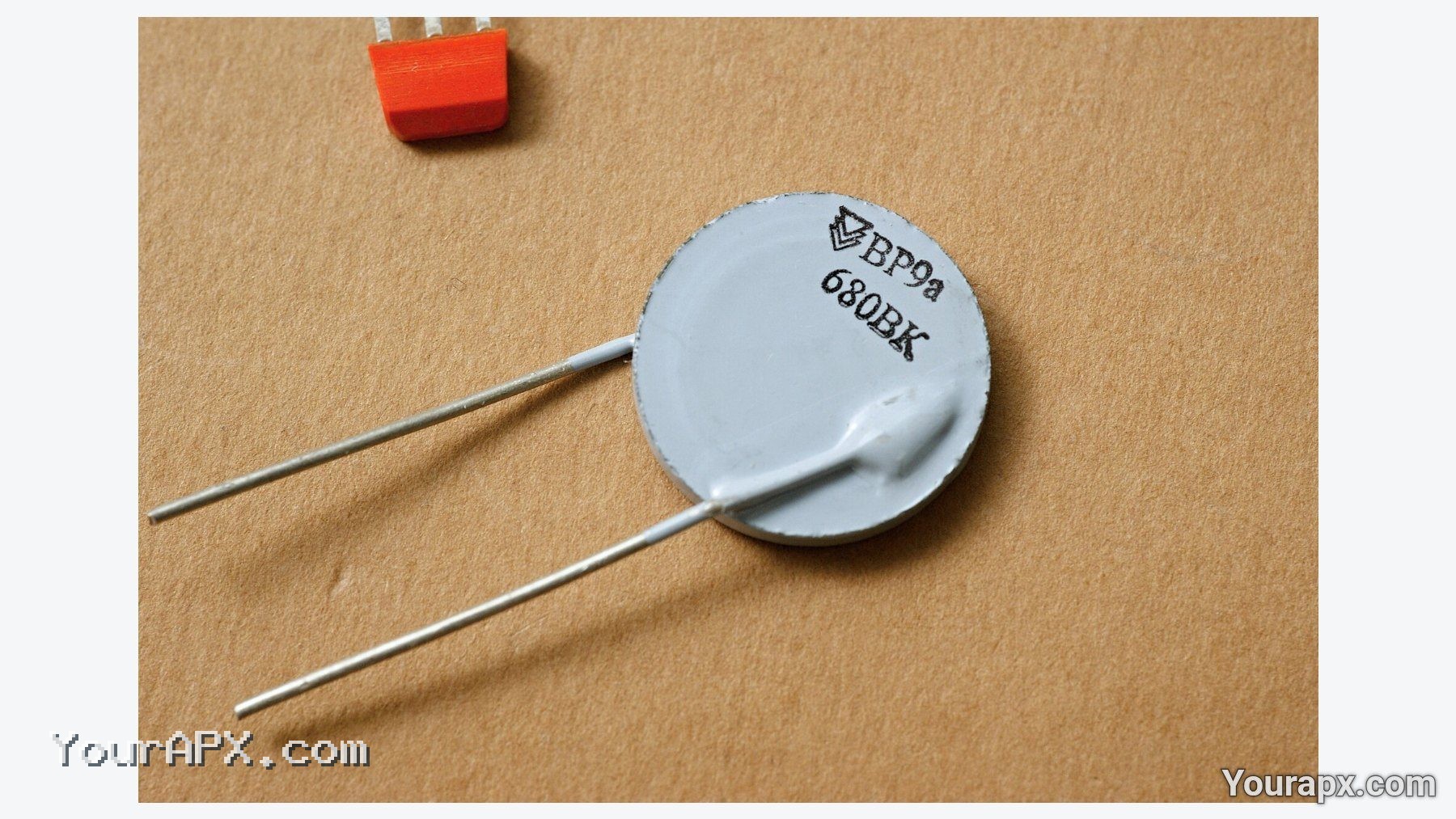

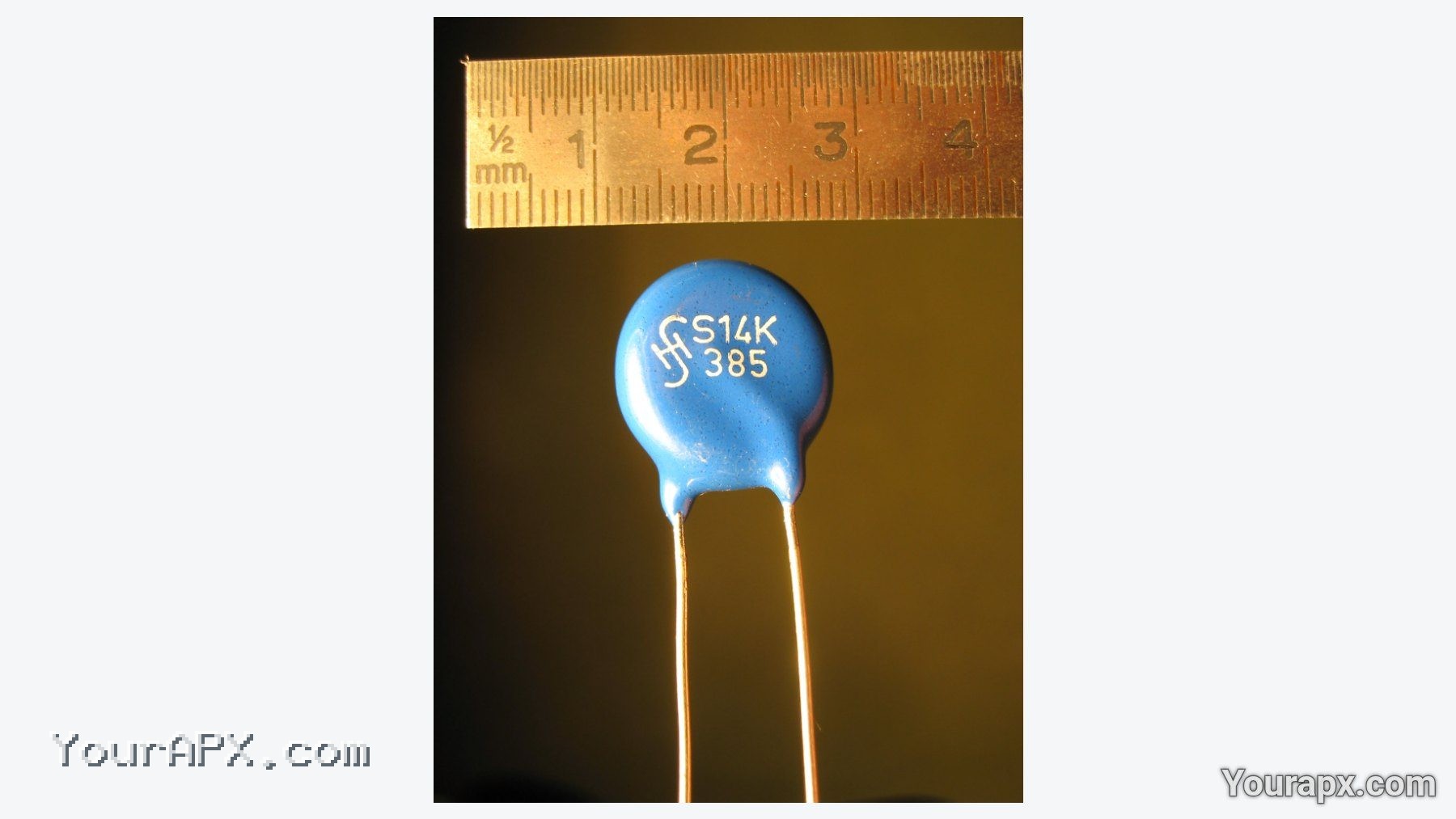

- MOV đĩa xuyên lỗ
- MOV SMD
- Module chống sét
- MOV nhiệt có bảo vệ
4. Các chủng loại phổ biến
Mỗi chủng loại có ưu điểm, giới hạn và môi trường sử dụng khác nhau; không nên thay lẫn chỉ vì có hình dạng gần giống.
- MOV theo điện áp
- MOV năng lượng cao
- TMOV có ngắt nhiệt
5. Các thông số kỹ thuật cần hiểu
- Điện áp làm việc liên tục: là giới hạn điện áp phù hợp với cách điện và chế độ hoạt động của linh kiện.
- Điện áp varistor: là giới hạn điện áp phù hợp với cách điện và chế độ hoạt động của linh kiện.
- Điện áp kẹp: là giới hạn điện áp phù hợp với cách điện và chế độ hoạt động của linh kiện.
- Dòng và năng lượng xung: là dòng điện linh kiện có thể mang hoặc điều khiển trong điều kiện nhiệt đã nêu.
- Số xung/độ lão hóa: cho biết linh kiện chịu được biên độ và năng lượng xung trong khoảng thời gian quy định.
6. Công thức toán học và vật lý
Các công thức dưới đây mô tả quan hệ giữa những đại lượng quan trọng của linh kiện. U là điện áp, I là dòng điện, R là điện trở, P là công suất, E hoặc W là năng lượng, f là tần số và t là thời gian; đơn vị lần lượt là V, A, Ω, W, J, Hz và s.
Ký hiệu có chỉ số dưới dùng để chỉ đúng vị trí hoặc trạng thái đo, chẳng hạn Ura là điện áp đầu ra và Ushunt là điện áp trên điện trở shunt. Với ký hiệu riêng của từng họ linh kiện, cần đọc định nghĩa ngay trong datasheet.
Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.
7. Các cách mắc Varistor MOV trong mạch điện tử
Các cách mắc được sắp xếp từ dễ nhận biết đến ứng dụng nâng cao. Ở mỗi sơ đồ, hãy theo dõi điểm nối nguồn, mass, đầu vào, đầu ra và chiều dòng điện trước khi tính toán.
Các cách mắc thường dùng

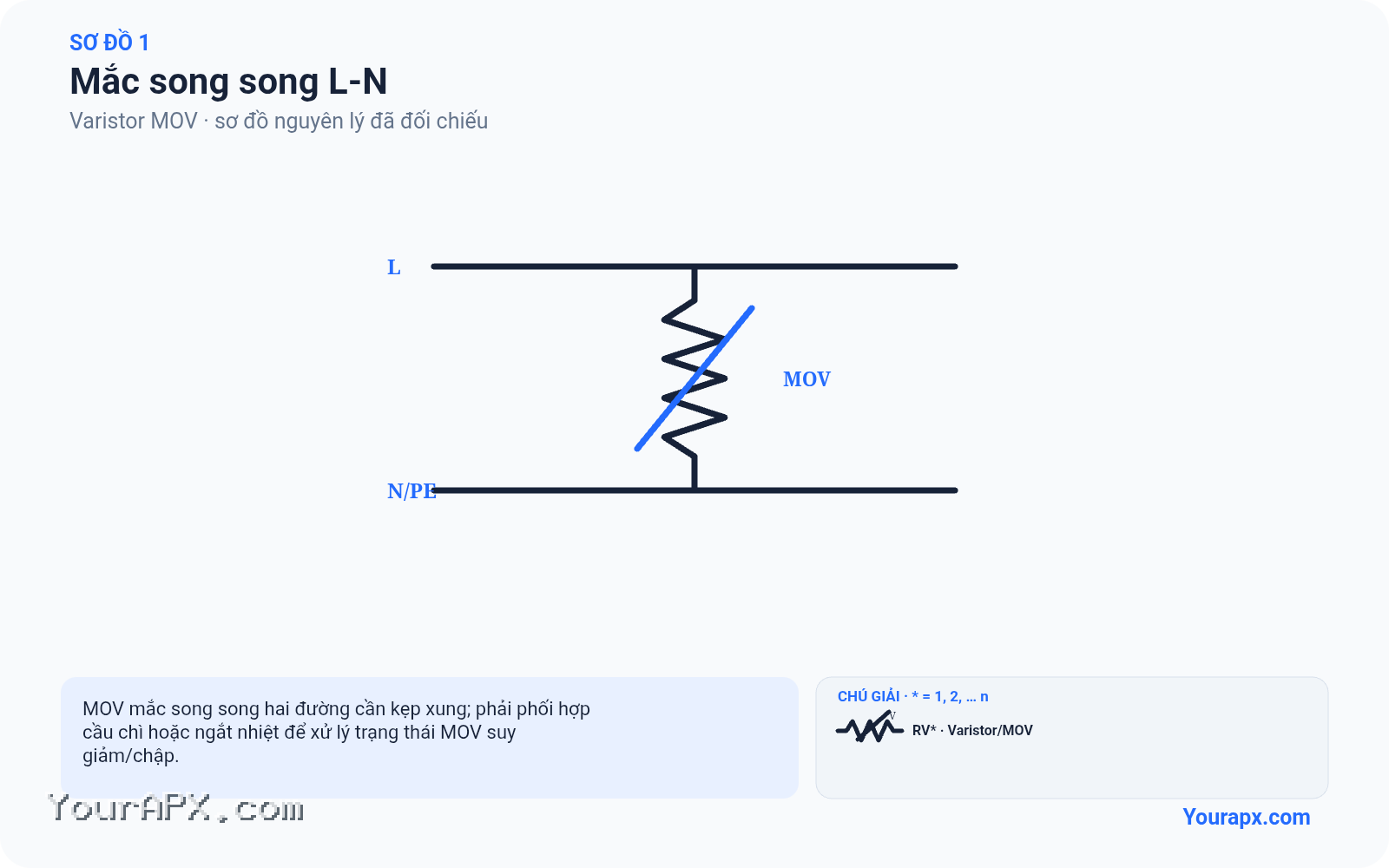

1. Mắc song song L-N
Nguyên lý: MOV kẹp xung vi sai giữa dây pha và trung tính; phải có cầu chì/ngắt nhiệt phù hợp.

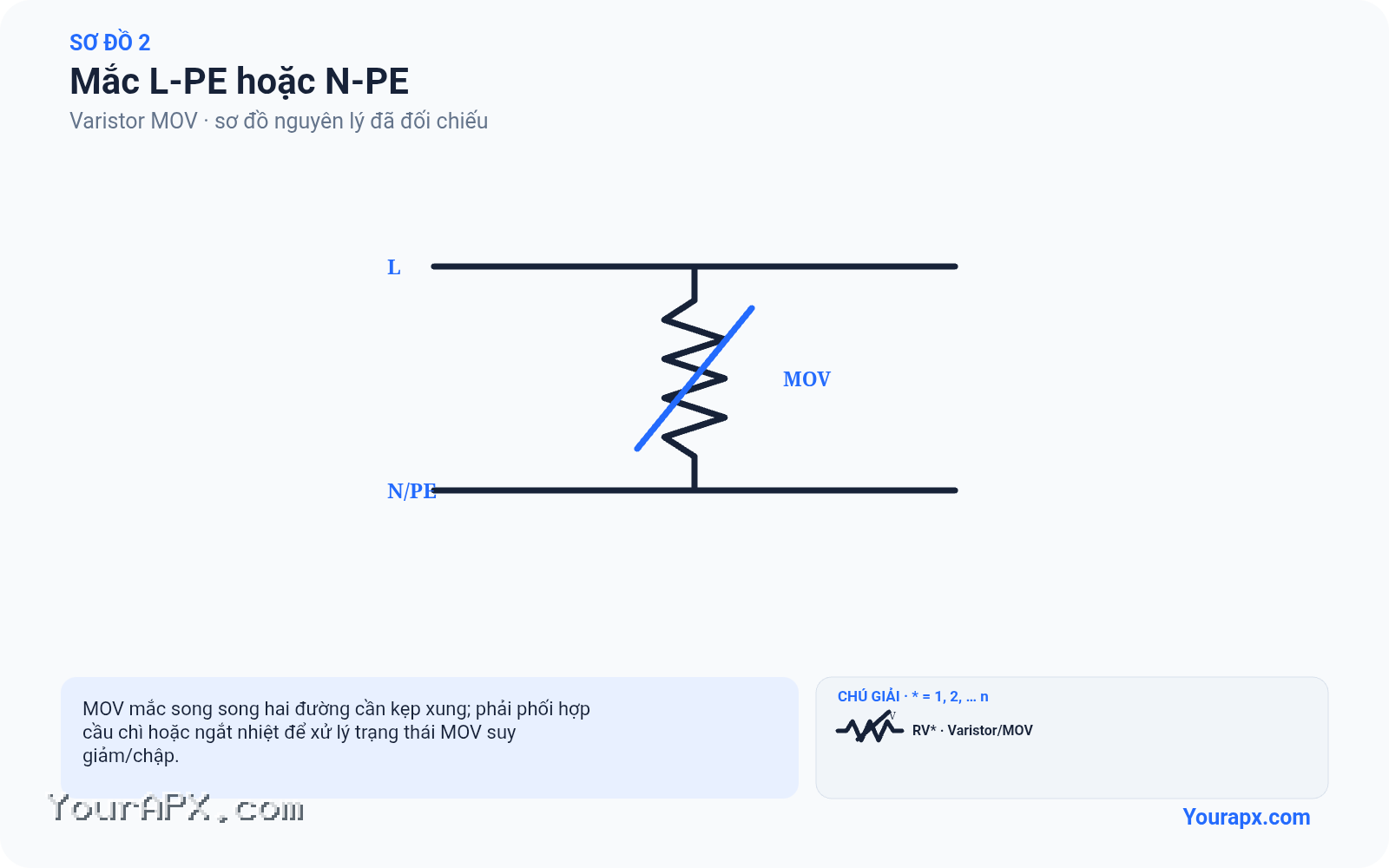

2. Mắc L-PE hoặc N-PE
Nguyên lý: Chỉ dùng khi thiết kế an toàn và tiêu chuẩn cho phép; dòng rò và cách điện phải được xem xét.

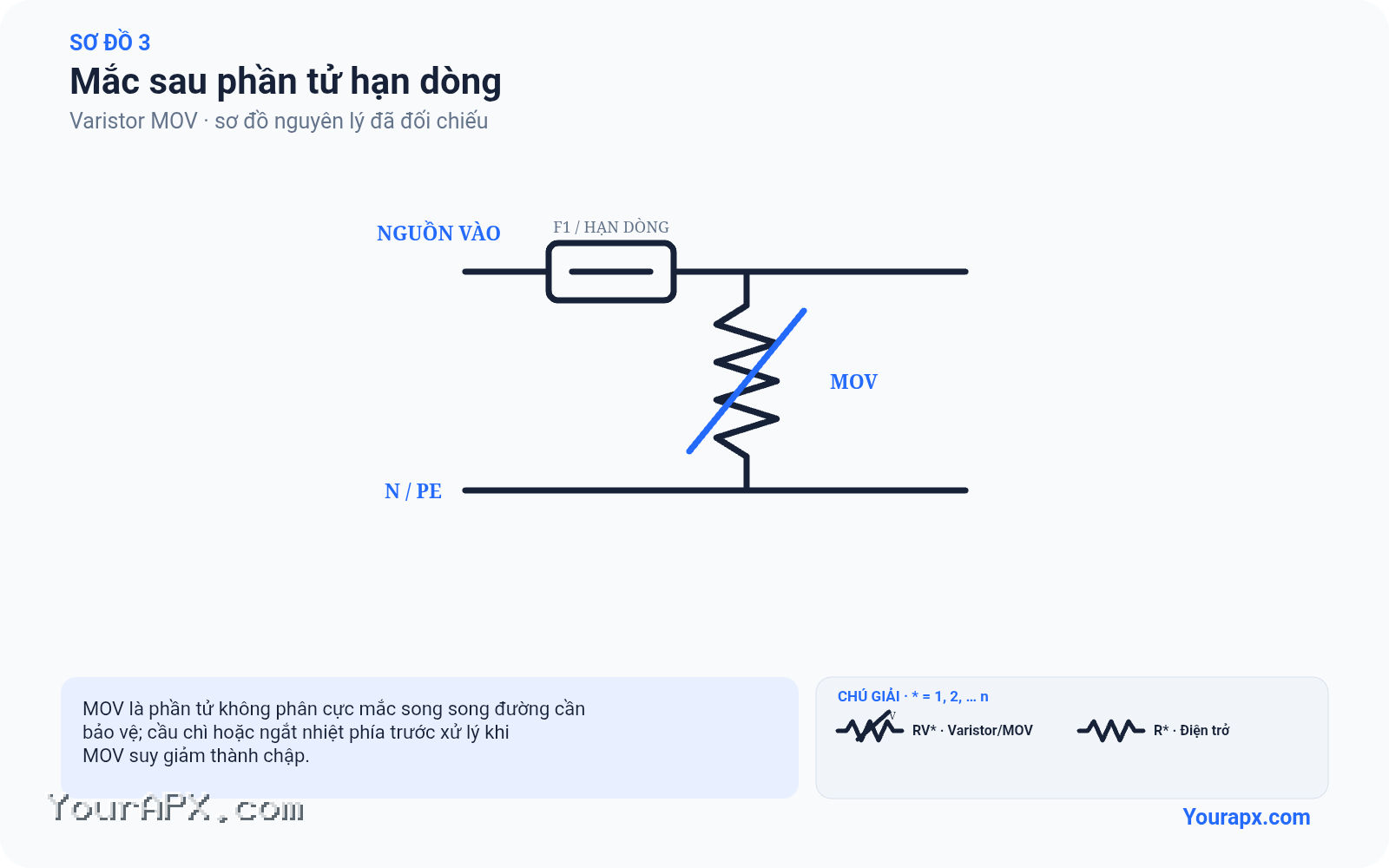

3. Mắc sau phần tử hạn dòng
Nguyên lý: Cầu chì, điện trở fusible hoặc PTC giới hạn hậu quả khi MOV suy giảm/chập.
4. Mạng bảo vệ nhiều tầng
Nguyên lý: MOV phối hợp GDT/TVS và phần tử tách trở kháng để chia năng lượng xung.
8. Ví dụ tính toán và ứng dụng
MOV 275 VAC dùng cho lưới không được đánh giá chỉ từ số 275; phải kiểm tra MCOV, điện áp kẹp tại dòng xung và phần tử ngắt khi MOV hỏng.
9. Cách đọc mã và datasheet
Đọc MCOV, varistor voltage, clamping voltage tại dòng xác định, dạng xung, năng lượng và tuổi thọ xung.
Hãy phân biệt thông số làm việc khuyến nghị với giới hạn tuyệt đối. Giới hạn tuyệt đối không phải là mức nên duy trì trong quá trình vận hành.
10. Cách đo và kiểm tra trên bo mạch
- Quan sát nứt/cháy
- Đo chập khi đã tháo nguồn
- Không dùng đồng hồ thường để xác nhận đầy đủ điện áp kẹp
- Thay MOV đã chịu xung mạnh nếu có dấu hiệu suy giảm
Khi đo trực tiếp trên bo, các linh kiện nối với cùng nút mạch có thể làm kết quả khác trị số riêng của linh kiện. Nếu cần đo độc lập, chỉ tháo một đầu hoặc chân đo phù hợp sau khi đã ngắt nguồn và xả hết điện tích.
11. Dạng hư hỏng và nguyên nhân
Dấu hiệu có thể quan sát hoặc đo được
- Chập
- Rò tăng

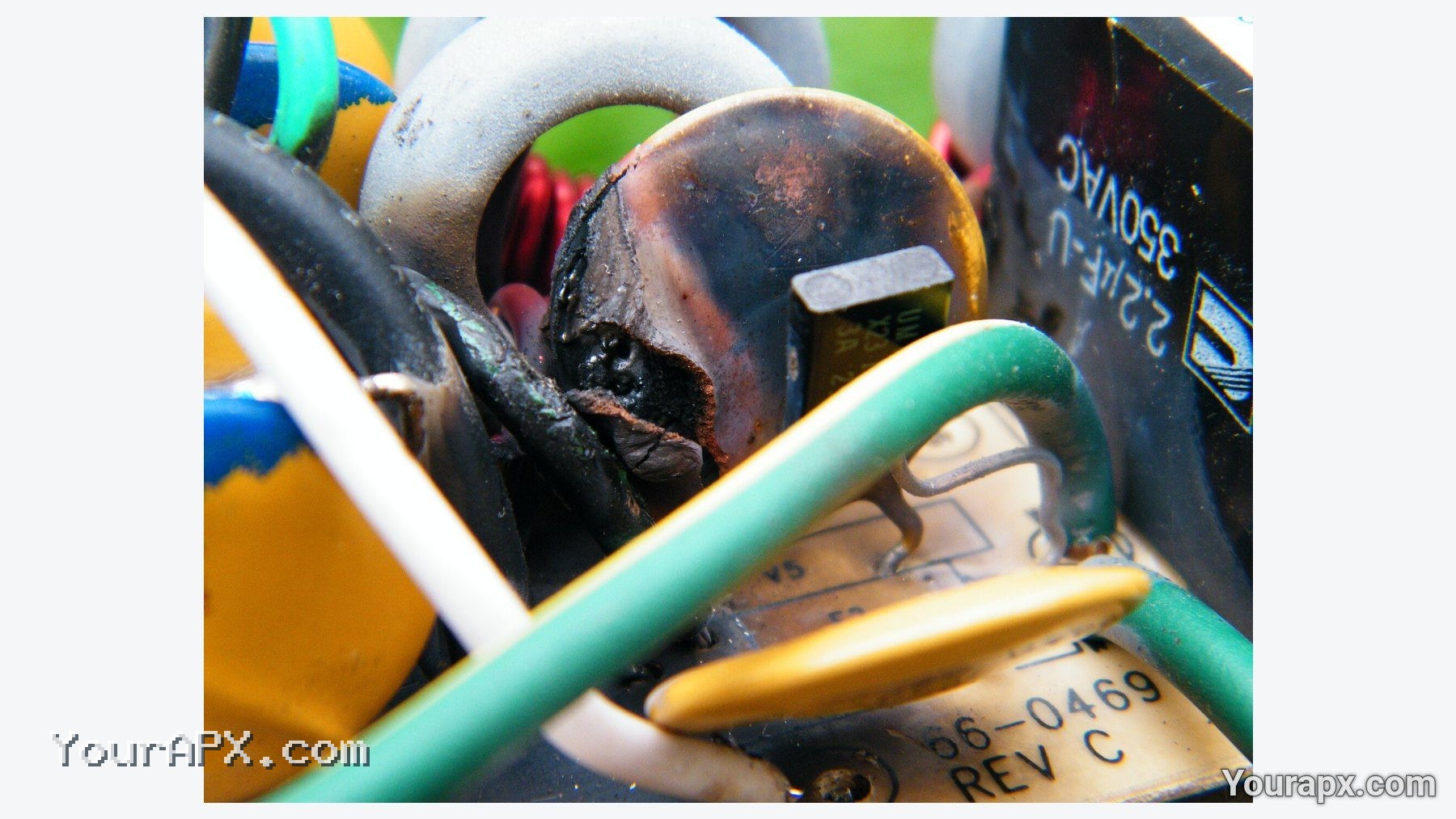

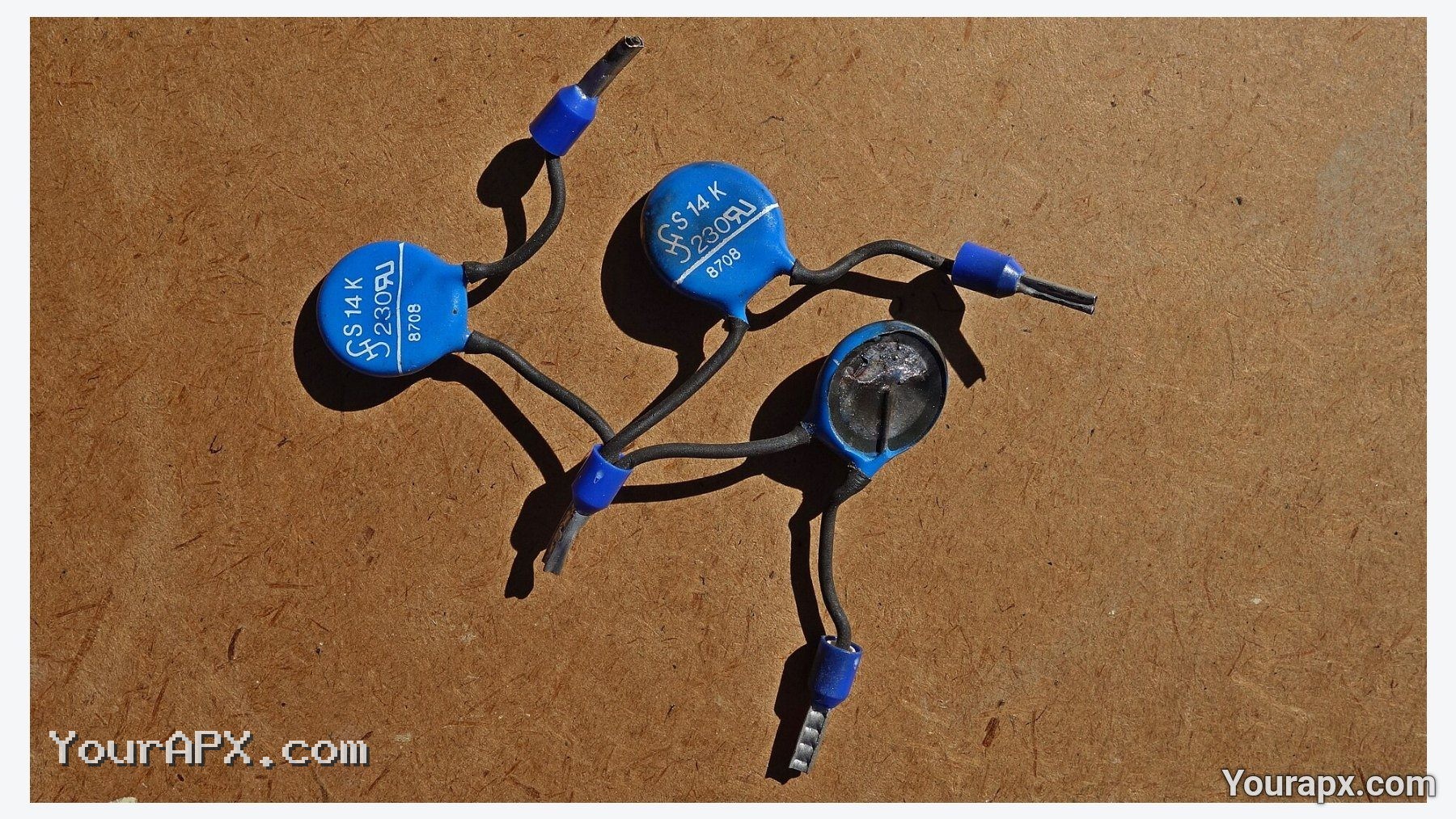

- Nứt/cháy
- Điện áp kẹp thay đổi do lão hóa
Những nguyên nhân cần kiểm tra
- Xung hoặc dòng vượt khả năng
- Chọn sai định mức
- Nhiệt độ cao
- Phối hợp bảo vệ không đúng
Một dấu hiệu có thể xuất phát từ nhiều nguyên nhân. Chỉ kết luận linh kiện hỏng sau khi kết hợp kết quả đo, sơ đồ mạch và điều kiện vận hành.
12. Cách lựa chọn linh kiện thay thế
- Đúng điện áp làm việc liên tục
- Điện áp kẹp và năng lượng phù hợp
- Đúng kích thước
- Có bảo vệ nhiệt/quá dòng theo thiết kế
13. Câu hỏi thường gặp
Có thể đo Varistor MOV trực tiếp trên bo mạch không?
Có thể kiểm tra sơ bộ sau khi đã ngắt nguồn và xả điện tích. Tuy nhiên, những nhánh mạch nối song song hoặc linh kiện bảo vệ có thể làm sai kết quả; khi cần đo độc lập phải tách chân phù hợp và đối chiếu sơ đồ.
Có thể dùng linh kiện có thông số cao hơn để thay thế không?
Trước hết, linh kiện thay thế phải đúng chức năng và trị số chính. Một số giới hạn như công suất hoặc điện áp có thể chọn cao hơn, nhưng kích thước, đặc tính xung, tần số và nhiệt vẫn phải phù hợp. Với linh kiện nhiều chân, sơ đồ chân bắt buộc phải tương thích.
Tài liệu tham khảo
Các tài liệu dưới đây được dùng để đối chiếu ký hiệu, nguyên lý, thông số và phương pháp đo kiểm của linh kiện.
- [1] Telecom Dictionary — 7859final\LiB0078.html, 7859final\LiB0080.html.
- [2] Encyclopedia_Of_Networking — trang 178, trang 988.
- [3] Industrial electronics for engineers, chemists, and technicians — trang 155.
- [4] Electrical Engineering Dictionary (PA Laplante,CRC) — trang 473.
- [5] Complete Wireless Design — trang 369.
- [6] The Illustrated dictionary of electronics — trang 473.
14. Kết luận
Muốn sử dụng linh kiện này đúng cách, người đọc cần nhận dạng đúng loại, hiểu ký hiệu và đường kết nối, tính được điều kiện làm việc, đo kiểm an toàn và đối chiếu datasheet trước khi thay thế.
