IC so sánh Comparator là gì? Ký hiệu, cách mắc, cách đo và ứng dụng
Tìm hiểu IC so sánh Comparator: ký hiệu, kiểu đóng gói, công thức, cách mắc trong mạch, phương pháp đo, lỗi thường gặp và cách chọn linh kiện thay thế.
1. IC so sánh Comparator là gì và có vai trò gì?
IC so sánh Comparator so sánh hai điện áp đầu vào và chuyển đầu ra về một trong hai trạng thái logic. Nó không mặc nhiên thay thế được op-amp.
Phần quan trọng nhất là xác định linh kiện này đang làm nhiệm vụ gì trong khối mạch trước khi đo hoặc chọn linh kiện thay thế.
2. Ký hiệu IC so sánh Comparator trong sơ đồ mạch điện
Ký hiệu tam giác có đầu vào không đảo (+), đầu vào đảo (−), đầu ra và các chân nguồn. Sơ đồ chân, khả năng rail-to-rail và kiểu đầu ra phải lấy từ datasheet đúng mã.
Mạch tích hợp thường mang mã U hoặc IC. Khi đọc sơ đồ phải đối chiếu cả số chân, tên chân và nguồn cấp của đúng mã linh kiện.

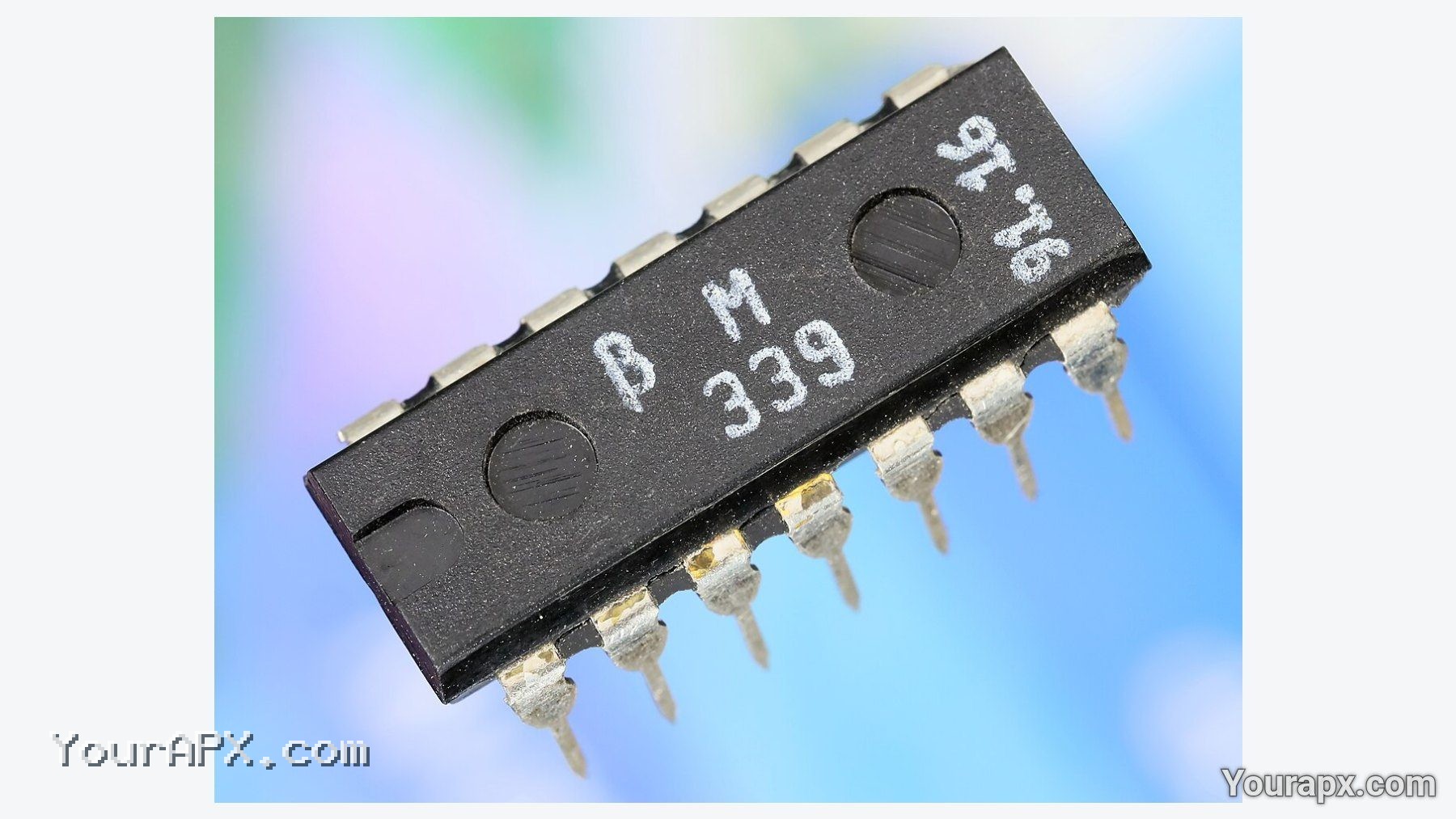

3. Cấu tạo, hình dạng và kiểu đóng gói

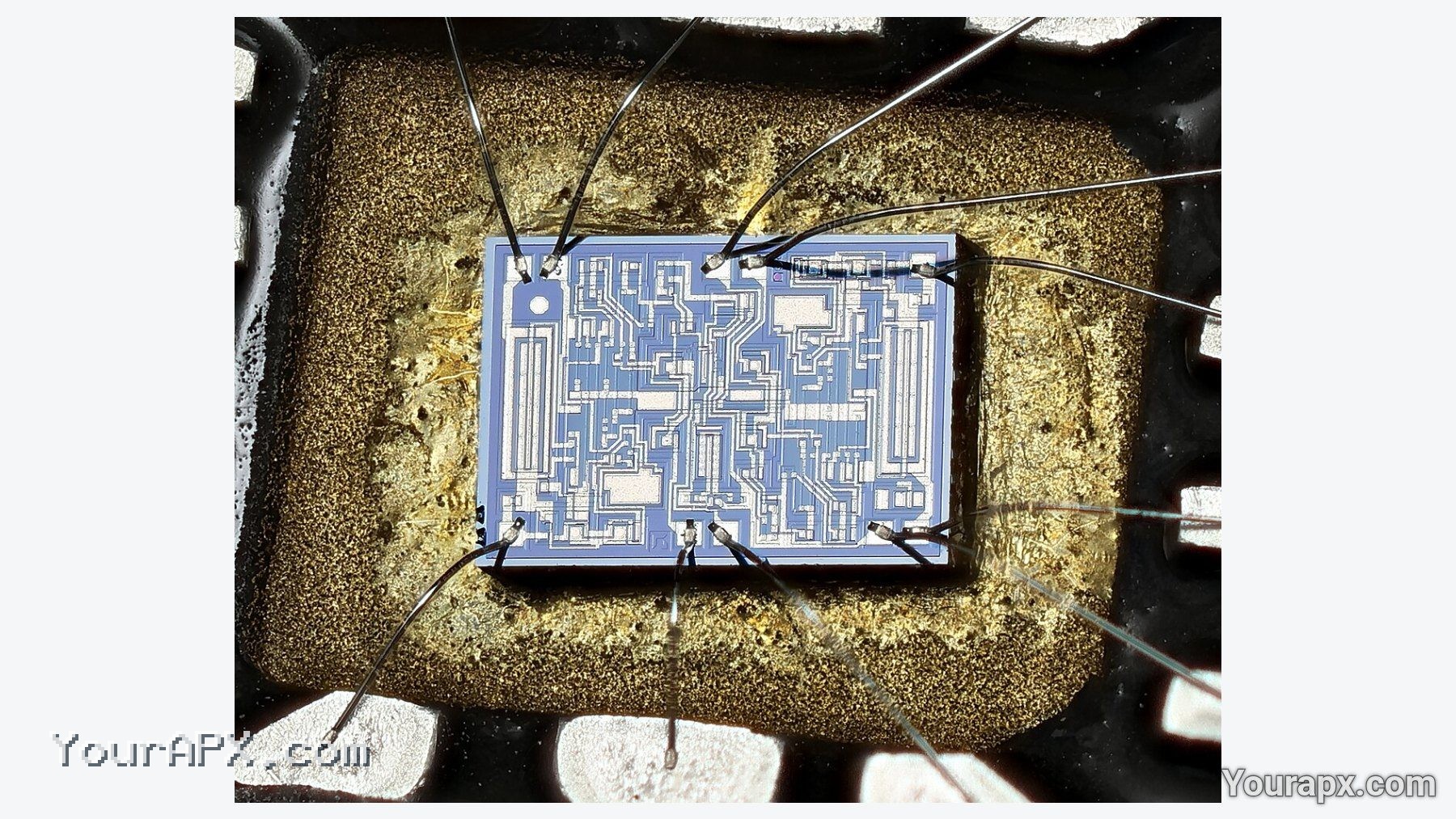

Bên trong gồm tầng vào vi sai, các tầng khuếch đại/định thiên và tầng ra. Điện áp common-mode, offset, băng thông và khả năng lái tải giới hạn hoạt động thực tế.
Những kiểu vỏ và kiểu lắp thường gặp gồm:
- DIP xuyên lỗ
- SOIC/TSSOP
- SOT-23
- QFN/DFN
- Package nhiều kênh

4. Các chủng loại phổ biến
Mỗi chủng loại có ưu điểm, giới hạn và môi trường sử dụng khác nhau; không nên thay lẫn chỉ vì có hình dạng gần giống.
- Đầu ra open-collector/open-drain
- Đầu ra push-pull
- Comparator tốc độ cao
- Comparator có hysteresis

5. Các thông số kỹ thuật cần hiểu
- Điện áp nguồn: là giới hạn điện áp phù hợp với cách điện và chế độ hoạt động của linh kiện.
- Dải common-mode đầu vào: cần được đọc cùng đơn vị, điều kiện đo và giới hạn do nhà sản xuất công bố.
- Output swing và dòng tải: là dòng điện linh kiện có thể mang hoặc điều khiển trong điều kiện nhiệt đã nêu.
- Offset và dòng bias: là dòng điện linh kiện có thể mang hoặc điều khiển trong điều kiện nhiệt đã nêu.
- Gain-bandwidth/slew rate hoặc propagation delay: cho biết linh kiện còn đáp ứng đúng đến mức tốc độ hoặc tần số nào.
- Nhiễu và package: quyết định khả năng lắp vừa bo mạch, thứ tự chân và đường tản nhiệt; hình dáng giống nhau chưa đủ để thay thế.

6. Công thức toán học và vật lý
Các công thức dưới đây mô tả quan hệ giữa những đại lượng quan trọng của linh kiện. U là điện áp, I là dòng điện, R là điện trở, P là công suất, E hoặc W là năng lượng, f là tần số và t là thời gian; đơn vị lần lượt là V, A, Ω, W, J, Hz và s.
Ký hiệu có chỉ số dưới dùng để chỉ đúng vị trí hoặc trạng thái đo, chẳng hạn Ura là điện áp đầu ra và Ushunt là điện áp trên điện trở shunt. Với ký hiệu riêng của từng họ linh kiện, cần đọc định nghĩa ngay trong datasheet.
Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc IC so sánh Comparator trong mạch điện tử
Các cách mắc được sắp xếp từ dễ nhận biết đến ứng dụng nâng cao. Ở mỗi sơ đồ, hãy theo dõi điểm nối nguồn, mass, đầu vào, đầu ra và chiều dòng điện trước khi tính toán.
Mức cơ bản: nhận biết đường dòng điện và điện áp
1. So sánh không đảo
Nguyên lý: Tín hiệu vào chân +, điện áp chuẩn vào chân −; đầu ra đổi trạng thái khi tín hiệu vượt ngưỡng.
2. So sánh đảo
Nguyên lý: Tín hiệu vào chân −, điện áp chuẩn vào chân +; quan hệ logic bị đảo.
3. Schmitt trigger
Nguyên lý: Hồi tiếp dương tạo hai ngưỡng đóng/cắt khác nhau để chống nhiễu quanh điểm chuyển.
Mức thực hành: ứng dụng trong các khối mạch
4. Window comparator
Nguyên lý: Hai comparator phát hiện tín hiệu nằm trong hoặc ngoài một khoảng điện áp.
5. Đầu ra open-collector/open-drain
Nguyên lý: Phải có điện trở pull-up tới mức logic phù hợp; không coi đầu ra là push-pull.
8. Ví dụ tính toán và ứng dụng
Comparator nguồn 5 V với ngưỡng 2,5 V đổi trạng thái khi tín hiệu đi qua ngưỡng; thêm hysteresis giúp đầu ra không rung khi tín hiệu có nhiễu.

9. Cách đọc mã và datasheet
Đọc absolute maximum riêng với điều kiện hoạt động được khuyến nghị; kiểm tra common-mode, output swing theo tải, GBW/slew rate hoặc propagation delay, kiểu đầu ra và pinout.
Hãy phân biệt thông số làm việc khuyến nghị với giới hạn tuyệt đối. Giới hạn tuyệt đối không phải là mức nên duy trì trong quá trình vận hành.

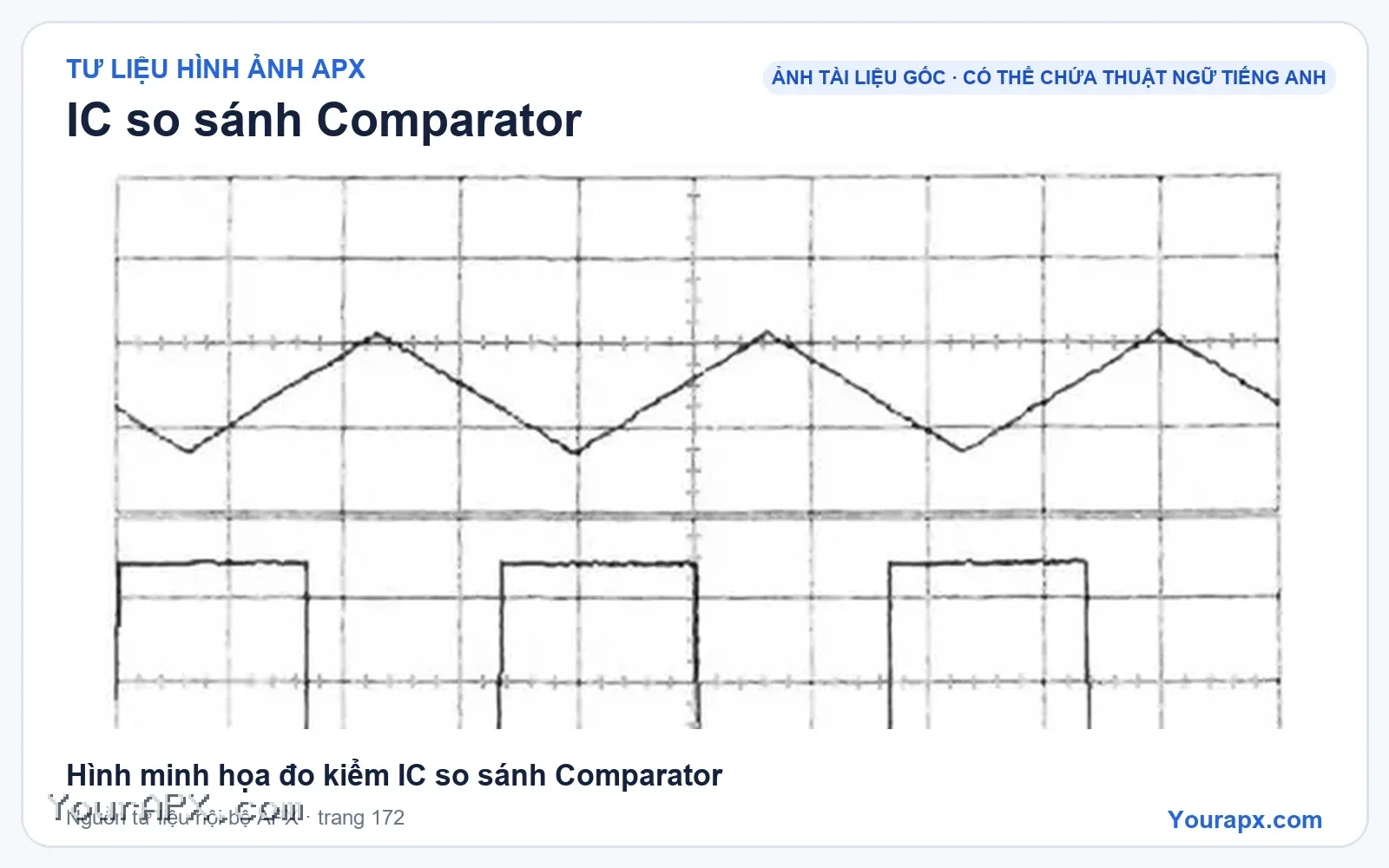

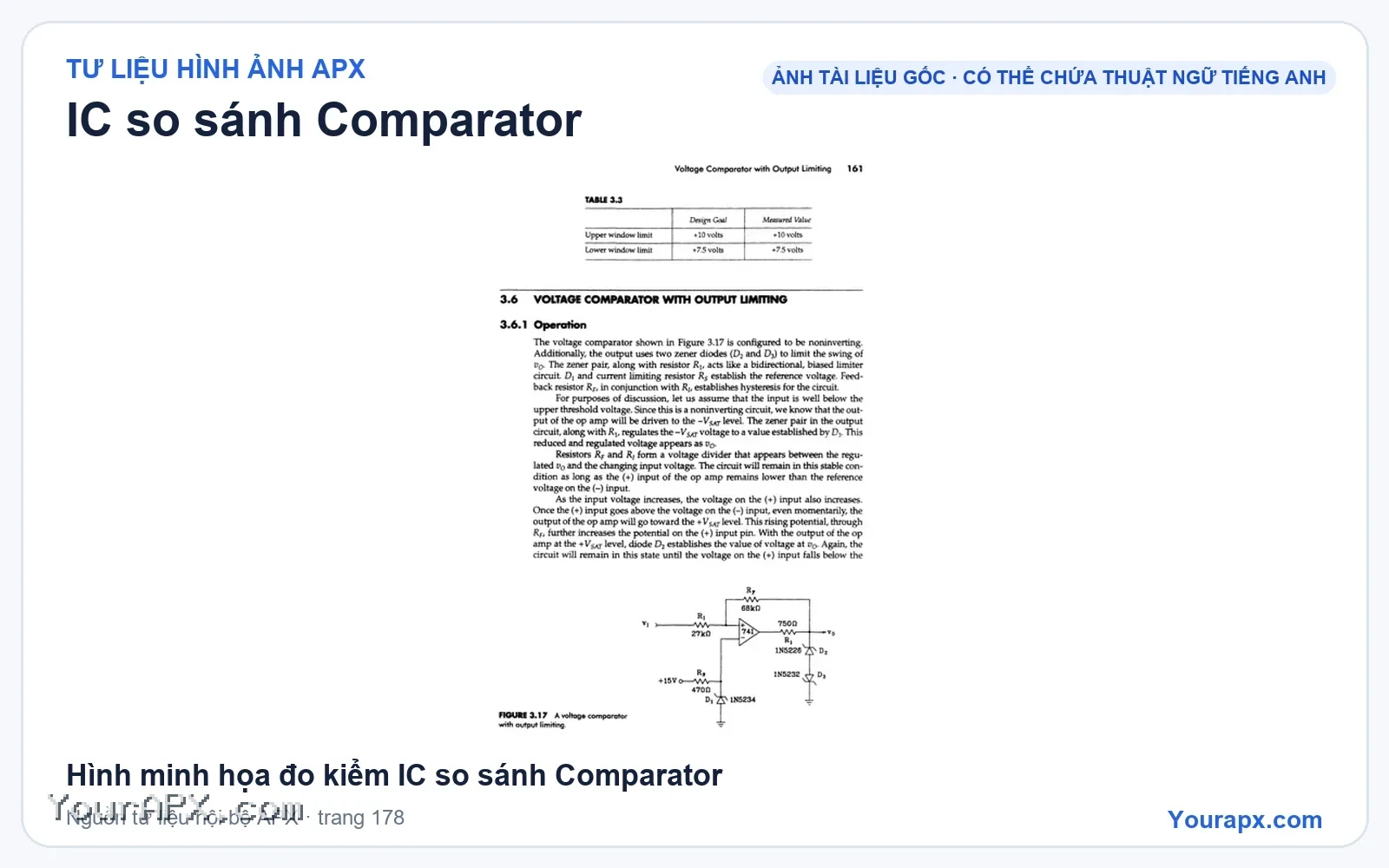

10. Cách đo và kiểm tra trên bo mạch
- Xác định đúng chân nguồn và kiểm tra nguồn trước
- Đo điện áp hai đầu vào và đầu ra theo cấu hình hồi tiếp
- Kiểm tra đầu ra có bão hòa do common-mode, tải hoặc nguồn không phù hợp
- Dùng oscilloscope kiểm tra dao động và slew rate khi cần
Khi đo trực tiếp trên bo, các linh kiện nối với cùng nút mạch có thể làm kết quả khác trị số riêng của linh kiện. Nếu cần đo độc lập, chỉ tháo một đầu hoặc chân đo phù hợp sau khi đã ngắt nguồn và xả hết điện tích.


11. Dạng hư hỏng và nguyên nhân
Dấu hiệu có thể quan sát hoặc đo được
- Đầu ra kẹt rail
- Offset hoặc nhiễu tăng
- Mất một kênh
- Dao động
- Dòng tiêu thụ tăng
Những nguyên nhân cần kiểm tra
- Quá áp đầu vào/nguồn
- ESD
- Tải đầu ra quá nặng
- Mạch hồi tiếp mất ổn định
- Nhiệt hoặc layout nguồn kém
Một dấu hiệu có thể xuất phát từ nhiều nguyên nhân. Chỉ kết luận linh kiện hỏng sau khi kết hợp kết quả đo, sơ đồ mạch và điều kiện vận hành.
12. Cách lựa chọn linh kiện thay thế
- Đúng pinout và kiểu đầu ra
- Điện áp nguồn/common-mode phù hợp
- GBW, slew rate hoặc delay không thấp hơn yêu cầu
- Offset, bias, noise và khả năng lái tải phù hợp
- Ổn định tại độ lợi đang dùng
13. Câu hỏi thường gặp
Có thể đo IC so sánh Comparator trực tiếp trên bo mạch không?
Có thể kiểm tra sơ bộ sau khi đã ngắt nguồn và xả điện tích. Tuy nhiên, những nhánh mạch nối song song hoặc linh kiện bảo vệ có thể làm sai kết quả; khi cần đo độc lập phải tách chân phù hợp và đối chiếu sơ đồ.
Có thể dùng linh kiện có thông số cao hơn để thay thế không?
Trước hết, linh kiện thay thế phải đúng chức năng và trị số chính. Một số giới hạn như công suất hoặc điện áp có thể chọn cao hơn, nhưng kích thước, đặc tính xung, tần số và nhiệt vẫn phải phù hợp. Với linh kiện nhiều chân, sơ đồ chân bắt buộc phải tương thích.
Tài liệu tham khảo
Các tài liệu dưới đây được dùng để đối chiếu ký hiệu, nguyên lý, thông số và phương pháp đo kiểm của linh kiện.
- [1] Op Amps Design Application and Troubleshooting — trang 151, trang 186.
- [2] CMOS Analog Circuit Design — trang 294.
- [3] CMOS. Circuit Design, Layout and Simulation (Baker,Li,Boyce-1997)2 — trang 697.
- [4] ON_Analog_Integrated_Circuits — trang 1935, trang 1933.
- [5] Digital Electronics — trang 204.
- [6] Electrical Circuits — trang 2253.
14. Kết luận
Muốn sử dụng linh kiện này đúng cách, người đọc cần nhận dạng đúng loại, hiểu ký hiệu và đường kết nối, tính được điều kiện làm việc, đo kiểm an toàn và đối chiếu datasheet trước khi thay thế.
