1. IC khuếch đại thuật toán Op Amp là gì và có vai trò gì?

IC khuếch đại thuật toán Op Amp là mạch khuếch đại vi sai có độ lợi vòng hở lớn, thường làm việc với hồi tiếp để khuếch đại, lọc hoặc xử lý tín hiệu tương tự.

Phần quan trọng nhất là xác định linh kiện này đang làm nhiệm vụ gì trong khối mạch trước khi đo hoặc chọn linh kiện thay thế.

2. Ký hiệu IC khuếch đại thuật toán Op Amp trong sơ đồ mạch điện

Ký hiệu tam giác có đầu vào không đảo (+), đầu vào đảo (−), đầu ra và các chân nguồn. Sơ đồ chân, khả năng rail-to-rail và kiểu đầu ra phải lấy từ datasheet đúng mã.

Mạch tích hợp thường mang mã U hoặc IC. Khi đọc sơ đồ phải đối chiếu cả số chân, tên chân và nguồn cấp của đúng mã linh kiện.

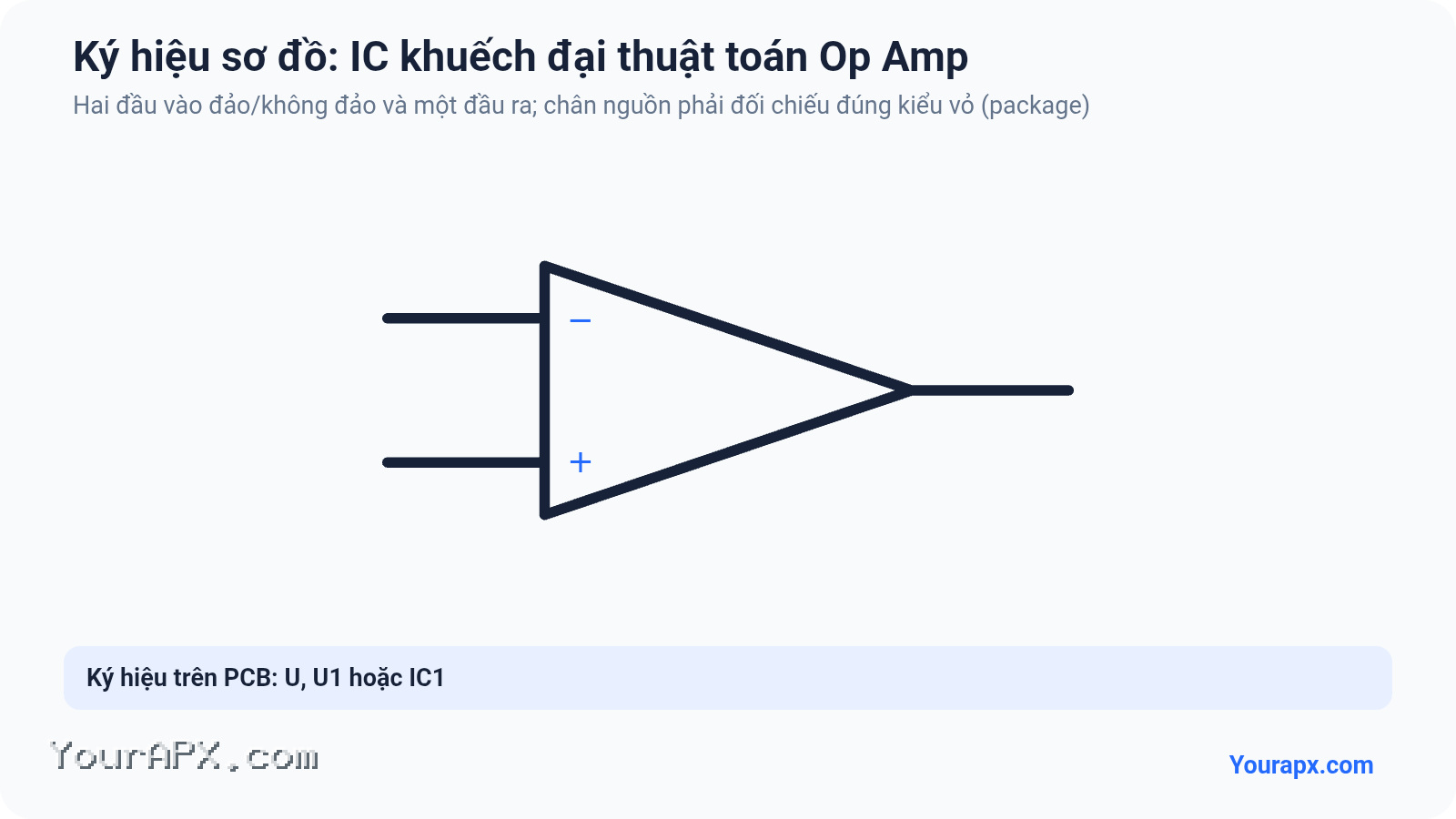

Ký hiệu IC khuếch đại thuật toán Op Amp trong sơ đồ mạch điện
Ký hiệu và quy ước chân của IC khuếch đại thuật toán Op Amp trong sơ đồ mạch điện

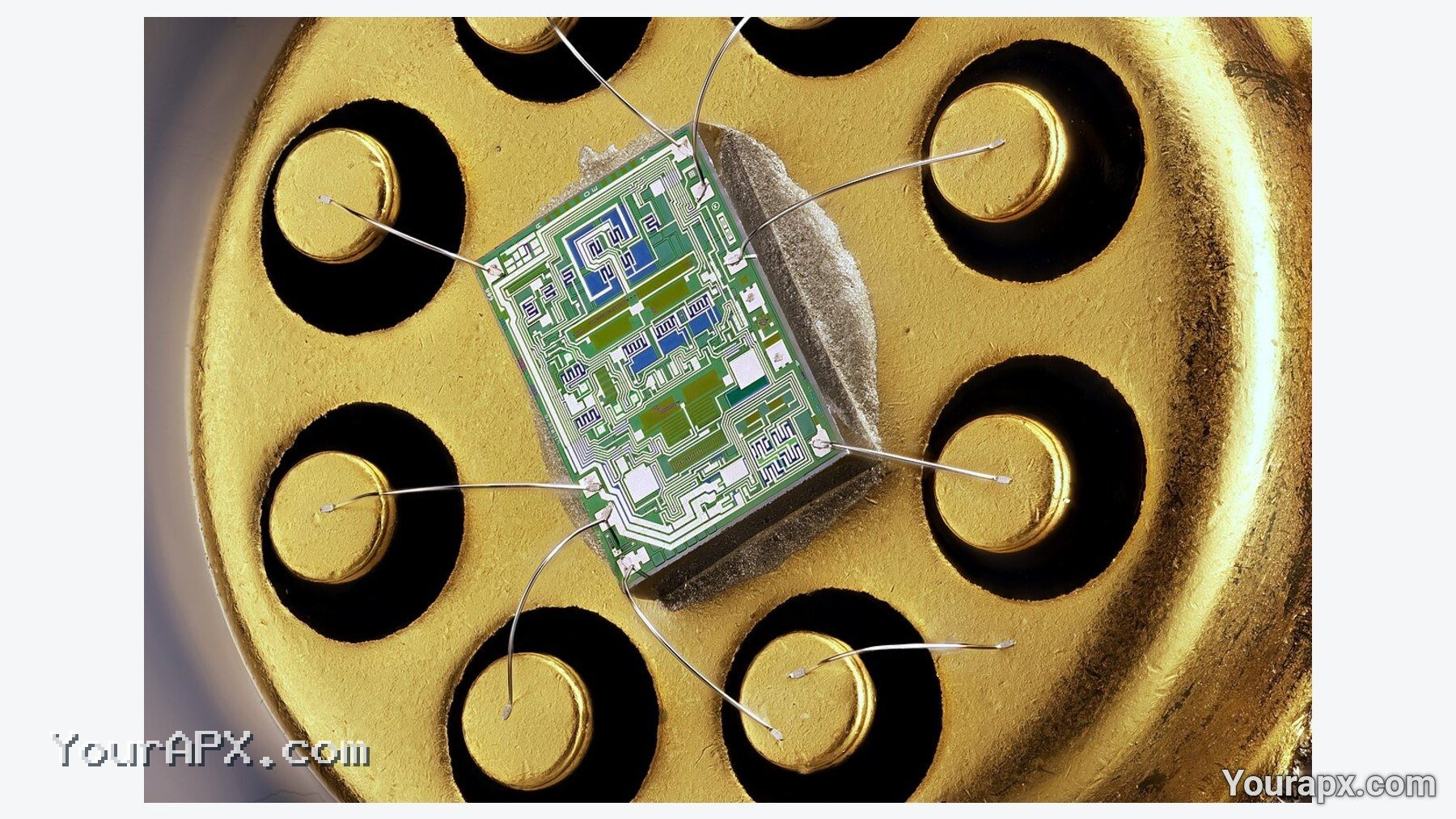

3. Cấu tạo, hình dạng và kiểu đóng gói

Bên trong gồm tầng vào vi sai, các tầng khuếch đại/định thiên và tầng ra. Điện áp common-mode, offset, băng thông và khả năng lái tải giới hạn hoạt động thực tế.

Những kiểu vỏ và kiểu lắp thường gặp gồm:

  • DIP xuyên lỗ
  • SOIC/TSSOP
  • SOT-23
  • QFN/DFN
  • Package nhiều kênh
Hình dạng thực tế và kiểu đóng gói của IC khuếch đại thuật toán Op Amp
Hình kỹ thuật tham khảo 2: Hình dạng thực tế và kiểu đóng gói của IC khuếch đại thuật toán Op Amp. Nguồn: Op Amps Design Application and Troubleshooting, trang 35.

4. Các chủng loại phổ biến

Mỗi chủng loại có ưu điểm, giới hạn và môi trường sử dụng khác nhau; không nên thay lẫn chỉ vì có hình dạng gần giống.

  • General-purpose
  • Rail-to-rail
  • Low-noise
  • Precision
  • High-speed
  • Power op-amp
IC khuếch đại thuật toán Op Amp là gì - hình ảnh chi tiết 2
Ảnh thực tế 2 của IC khuếch đại thuật toán Op Amp dùng để quan sát chi tiết trên linh kiện hoặc bo mạch.

5. Các thông số kỹ thuật cần hiểu

  • Điện áp nguồn: là giới hạn điện áp phù hợp với cách điện và chế độ hoạt động của linh kiện.
  • Dải common-mode đầu vào: cần được đọc cùng đơn vị, điều kiện đo và giới hạn do nhà sản xuất công bố.
  • Output swing và dòng tải: là dòng điện linh kiện có thể mang hoặc điều khiển trong điều kiện nhiệt đã nêu.
  • Offset và dòng bias: là dòng điện linh kiện có thể mang hoặc điều khiển trong điều kiện nhiệt đã nêu.
  • Gain-bandwidth/slew rate hoặc propagation delay: cho biết linh kiện còn đáp ứng đúng đến mức tốc độ hoặc tần số nào.
  • Nhiễu và package: quyết định khả năng lắp vừa bo mạch, thứ tự chân và đường tản nhiệt; hình dáng giống nhau chưa đủ để thay thế.
IC khuếch đại thuật toán Op Amp là gì - hình ảnh chi tiết 3
Ảnh thực tế 3 của IC khuếch đại thuật toán Op Amp dùng để quan sát chi tiết trên linh kiện hoặc bo mạch.

6. Công thức toán học và vật lý

Các công thức dưới đây mô tả quan hệ giữa những đại lượng quan trọng của linh kiện. U là điện áp, I là dòng điện, R là điện trở, P là công suất, E hoặc W là năng lượng, f là tần số và t là thời gian; đơn vị lần lượt là V, A, Ω, W, J, Hz và s.

Mạch đảo
Av = −RfRin
Mạch không đảo
Av = 1+RfRg
Tích phân lý tưởng
Ura = −(1RC)∫Uvàodt

Ký hiệu có chỉ số dưới dùng để chỉ đúng vị trí hoặc trạng thái đo, chẳng hạn Ura là điện áp đầu ra và Ushunt là điện áp trên điện trở shunt. Với ký hiệu riêng của từng họ linh kiện, cần đọc định nghĩa ngay trong datasheet.

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

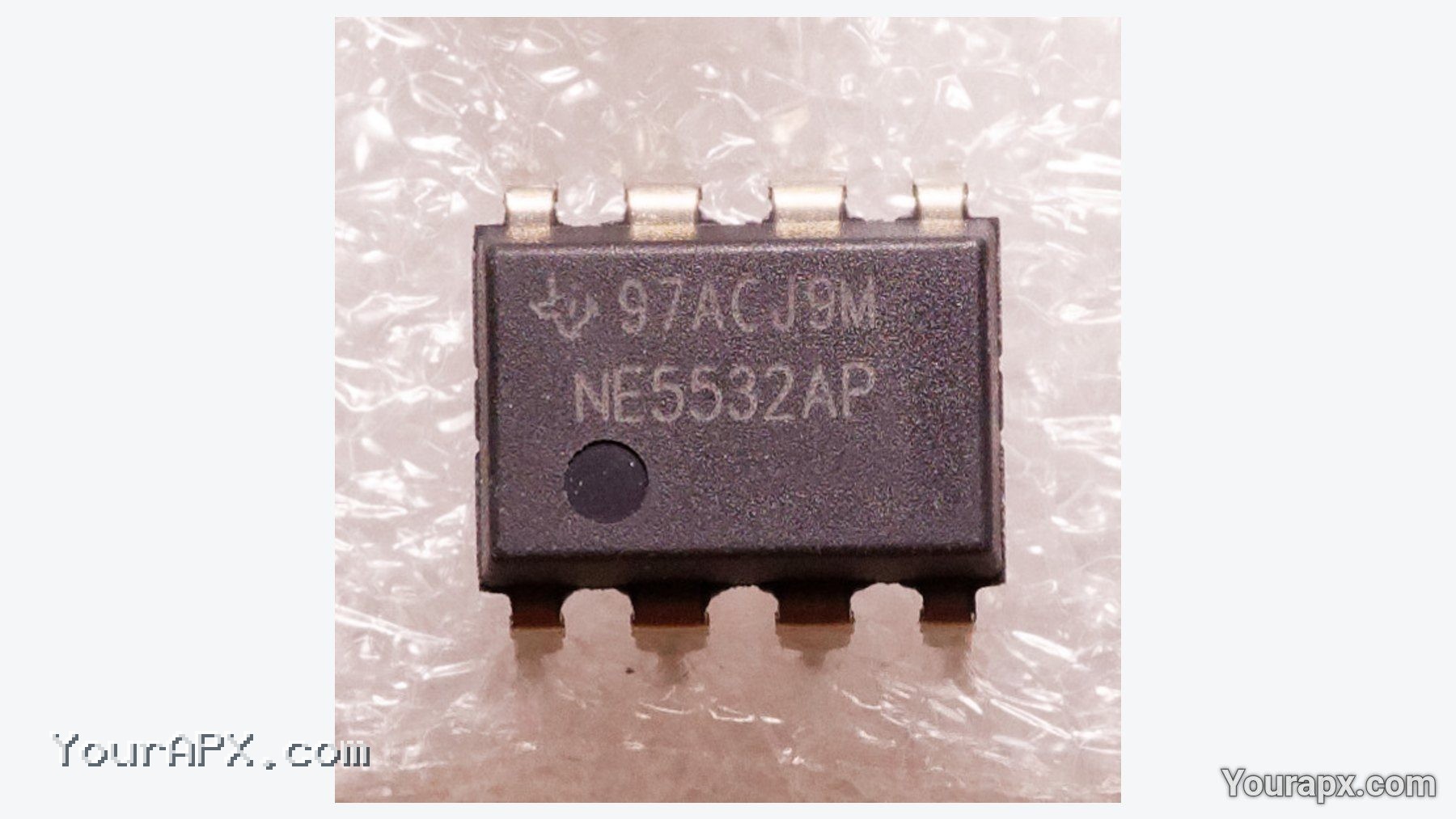

IC khuếch đại thuật toán Op Amp là gì - hình ảnh chi tiết 4
Ảnh thực tế 4 của IC khuếch đại thuật toán Op Amp dùng để quan sát chi tiết trên linh kiện hoặc bo mạch.

7. Các cách mắc IC khuếch đại thuật toán Op Amp trong mạch điện tử

Các cách mắc được sắp xếp từ dễ nhận biết đến ứng dụng nâng cao. Ở mỗi sơ đồ, hãy theo dõi điểm nối nguồn, mass, đầu vào, đầu ra và chiều dòng điện trước khi tính toán.

Mức cơ bản: nhận biết đường dòng điện và điện áp

1. Khuếch đại đảo

Nguyên lý: Tín hiệu qua Rin vào chân −, chân + tham chiếu; đầu ra đảo pha.

2. Khuếch đại không đảo

Nguyên lý: Tín hiệu vào chân +, mạng Rf/Rg hồi tiếp về chân −; trở kháng vào cao.

3. Voltage follower

Nguyên lý: Đầu ra nối trực tiếp chân −; độ lợi gần 1, dùng làm bộ đệm nếu op-amp ổn định ở gain 1.

Mức thực hành: ứng dụng trong các khối mạch

4. Mạch cộng

Nguyên lý: Nhiều điện trở đầu vào cùng đưa tín hiệu vào nút đảo để tạo tổng có trọng số.

5. Mạch vi sai

Nguyên lý: Khuếch đại chênh lệch hai tín hiệu; tỷ số điện trở phải chính xác để có CMRR tốt.

6. Mạch tích phân/vi phân

Nguyên lý: Tụ nằm trong đường vào hoặc hồi tiếp; mạch thực tế cần điện trở giới hạn để tránh bão hòa và nhiễu.

Mức nâng cao: đo lường, bảo vệ và xử lý tín hiệu

7. Lọc chủ động

Nguyên lý: Mạng R-C và op-amp tạo thông thấp, thông cao hoặc thông dải; topology và GBW phải phù hợp.

8. Nguồn dòng hoặc chuyển đổi I/V

Nguyên lý: Hồi tiếp giữ nút đo ở điện áp xác định, dùng với photodiode hoặc cảm biến dòng nhỏ.

8. Ví dụ tính toán và ứng dụng

Mạch không đảo Rf = 9 kΩ và Rg = 1 kΩ có độ lợi lý tưởng 10; với đầu vào 0,2 V, đầu ra lý tưởng 2 V nếu còn trong dải common-mode và output swing.

Hình kỹ thuật tham khảo về IC khuếch đại thuật toán Op Amp

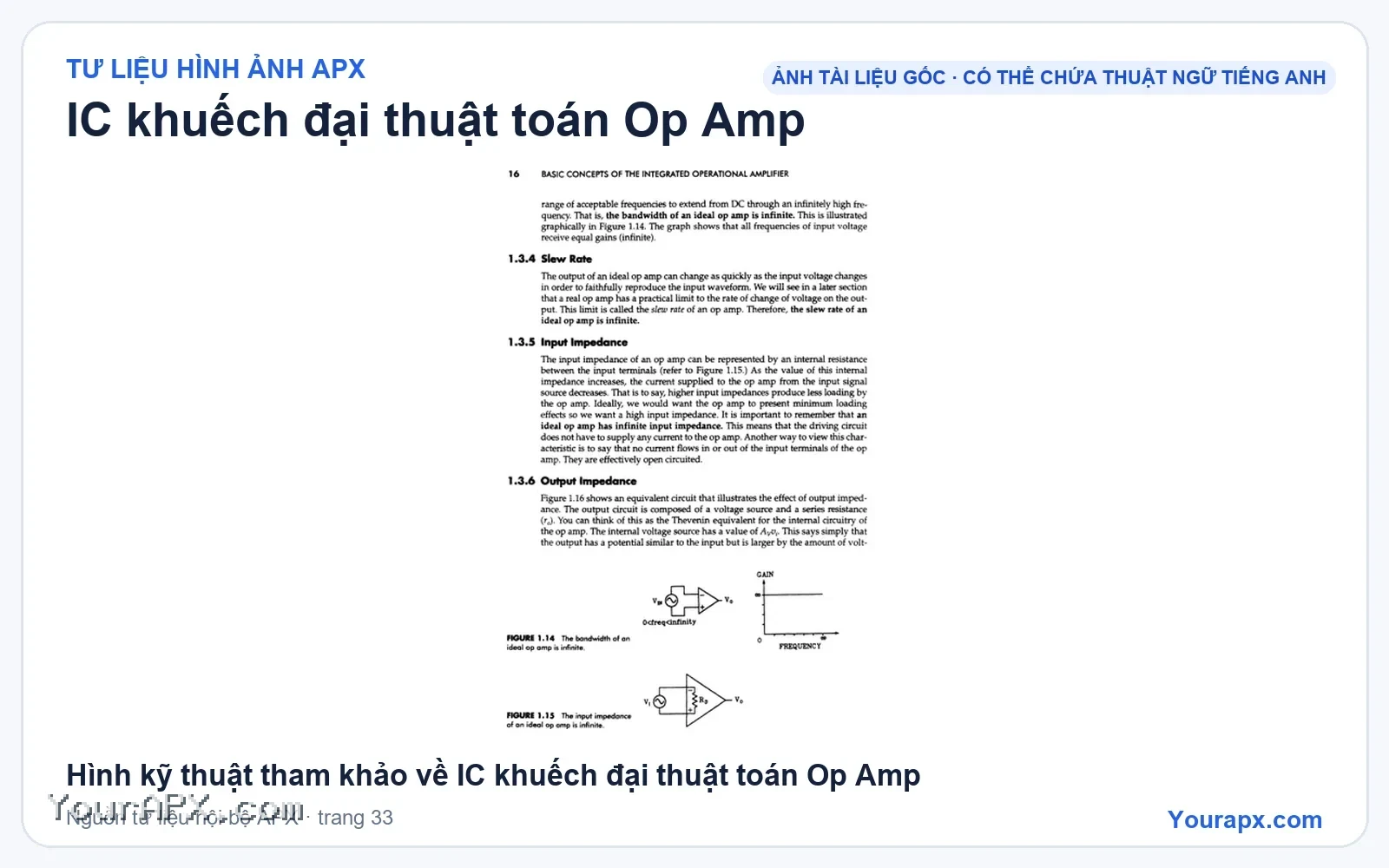

Hình kỹ thuật tham khảo 1: Hình kỹ thuật tham khảo về IC khuếch đại thuật toán Op Amp. Nguồn: Op Amps Design Application and Troubleshooting, trang 33.
IC khuếch đại thuật toán Op Amp là gì - hình ảnh chi tiết 5
Ảnh thực tế 5 của IC khuếch đại thuật toán Op Amp dùng để quan sát chi tiết trên linh kiện hoặc bo mạch.

9. Cách đọc mã và datasheet

Đọc absolute maximum riêng với điều kiện hoạt động được khuyến nghị; kiểm tra common-mode, output swing theo tải, GBW/slew rate hoặc propagation delay, kiểu đầu ra và pinout.

Hãy phân biệt thông số làm việc khuyến nghị với giới hạn tuyệt đối. Giới hạn tuyệt đối không phải là mức nên duy trì trong quá trình vận hành.

IC khuếch đại thuật toán Op Amp là gì - hình ảnh chi tiết 6
Ảnh thực tế 6 của IC khuếch đại thuật toán Op Amp dùng để quan sát chi tiết trên linh kiện hoặc bo mạch.

10. Cách đo và kiểm tra trên bo mạch

  1. Xác định đúng chân nguồn và kiểm tra nguồn trước
  2. Đo điện áp hai đầu vào và đầu ra theo cấu hình hồi tiếp
  3. Kiểm tra đầu ra có bão hòa do common-mode, tải hoặc nguồn không phù hợp
  4. Dùng oscilloscope kiểm tra dao động và slew rate khi cần

Khi đo trực tiếp trên bo, các linh kiện nối với cùng nút mạch có thể làm kết quả khác trị số riêng của linh kiện. Nếu cần đo độc lập, chỉ tháo một đầu hoặc chân đo phù hợp sau khi đã ngắt nguồn và xả hết điện tích.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu có thể quan sát hoặc đo được

  • Đầu ra kẹt rail
  • Offset hoặc nhiễu tăng
  • Mất một kênh
  • Dao động
  • Dòng tiêu thụ tăng

Những nguyên nhân cần kiểm tra

  • Quá áp đầu vào/nguồn
  • ESD
  • Tải đầu ra quá nặng
  • Mạch hồi tiếp mất ổn định
  • Nhiệt hoặc layout nguồn kém

Một dấu hiệu có thể xuất phát từ nhiều nguyên nhân. Chỉ kết luận linh kiện hỏng sau khi kết hợp kết quả đo, sơ đồ mạch và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

  • Đúng pinout và kiểu đầu ra
  • Điện áp nguồn/common-mode phù hợp
  • GBW, slew rate hoặc delay không thấp hơn yêu cầu
  • Offset, bias, noise và khả năng lái tải phù hợp
  • Ổn định tại độ lợi đang dùng

13. Câu hỏi thường gặp

Có thể đo IC khuếch đại thuật toán Op Amp trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ sau khi đã ngắt nguồn và xả điện tích. Tuy nhiên, những nhánh mạch nối song song hoặc linh kiện bảo vệ có thể làm sai kết quả; khi cần đo độc lập phải tách chân phù hợp và đối chiếu sơ đồ.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Trước hết, linh kiện thay thế phải đúng chức năng và trị số chính. Một số giới hạn như công suất hoặc điện áp có thể chọn cao hơn, nhưng kích thước, đặc tính xung, tần số và nhiệt vẫn phải phù hợp. Với linh kiện nhiều chân, sơ đồ chân bắt buộc phải tương thích.

Tài liệu tham khảo

Các tài liệu dưới đây được dùng để đối chiếu ký hiệu, nguyên lý, thông số và phương pháp đo kiểm của linh kiện.

  1. [1] Feedback Linearization of RF Power Amplifiers — trang 16, trang 13.
  2. [2] Electronics for Hobbyists 4 — trang 100.
  3. [3] Circuits for the Hobbyist — trang 174.
  4. [4] Modern Communication Circuits — trang 60.
  5. [5] Electrical Circuits — trang 1277.
  6. [6] McGraw-Hill Teach Yourself Electricity and ElectronicsEbook-FLY — trang 545.
  7. [7] Electronics for Dummies John Wiley and Sons eBook-LinG — trang 172.

14. Kết luận

Muốn sử dụng linh kiện này đúng cách, người đọc cần nhận dạng đúng loại, hiểu ký hiệu và đường kết nối, tính được điều kiện làm việc, đo kiểm an toàn và đối chiếu datasheet trước khi thay thế.
