Diode TVS chống quá áp là gì? Ký hiệu, cách mắc, cách đo và ứng dụng

Diode TVS chống quá áp thuộc nhóm diode tvs. Diode TVS chống quá áp là diode bảo vệ xung, chuyển sang dẫn mạnh khi điện áp vượt ngưỡng để kẹp xung.

1. Diode TVS chống quá áp là gì và có vai trò gì?

Diode TVS chống quá áp là diode bảo vệ xung, chuyển sang dẫn mạnh khi điện áp vượt ngưỡng để kẹp xung.

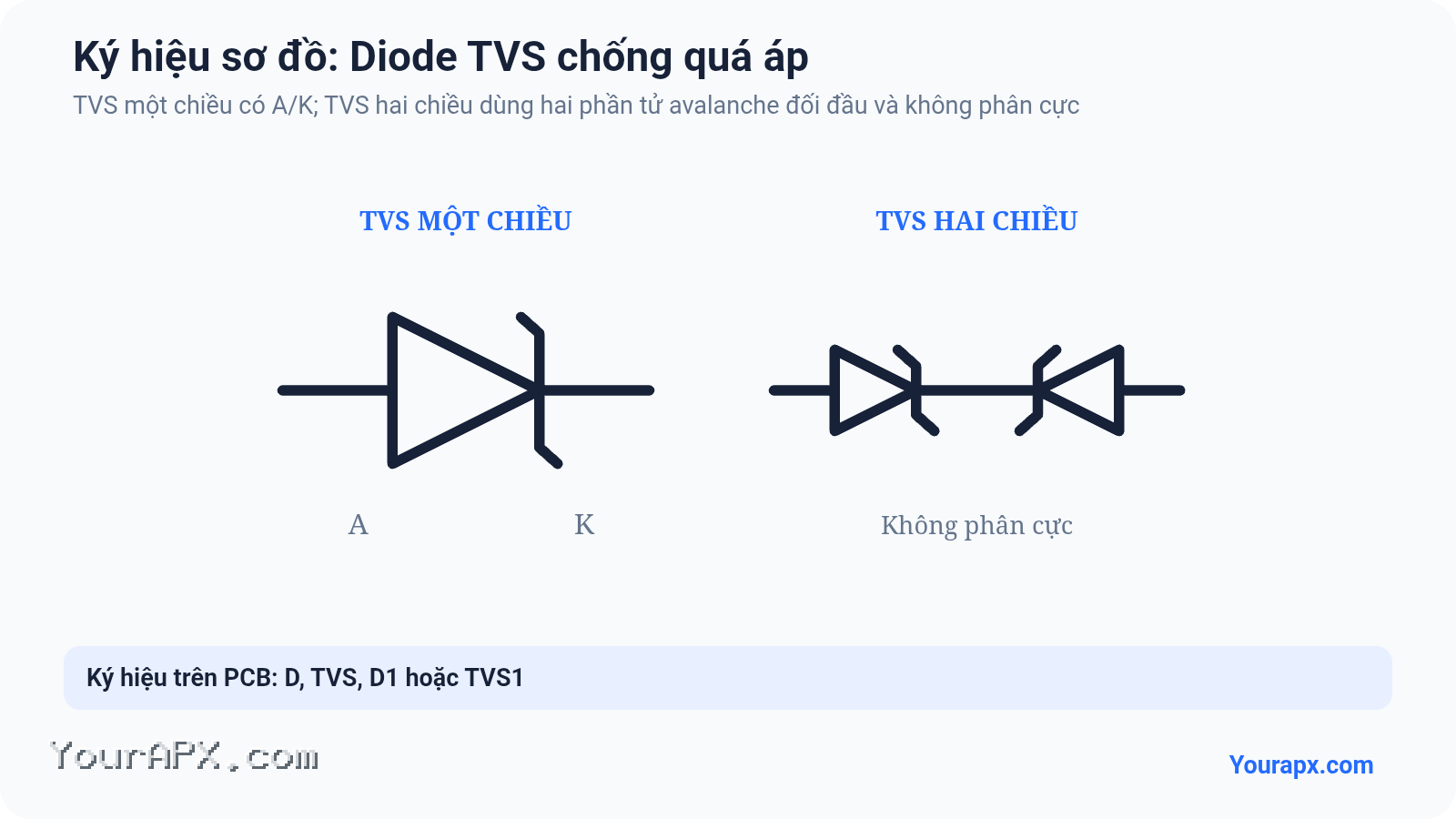

2. Ký hiệu Diode TVS chống quá áp trong sơ đồ mạch điện

TVS một chiều có anode A và cathode K; TVS hai chiều dùng hai phần tử avalanche đối đầu và không phân cực. Không dùng chung một ký hiệu cho hai loại.

Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.

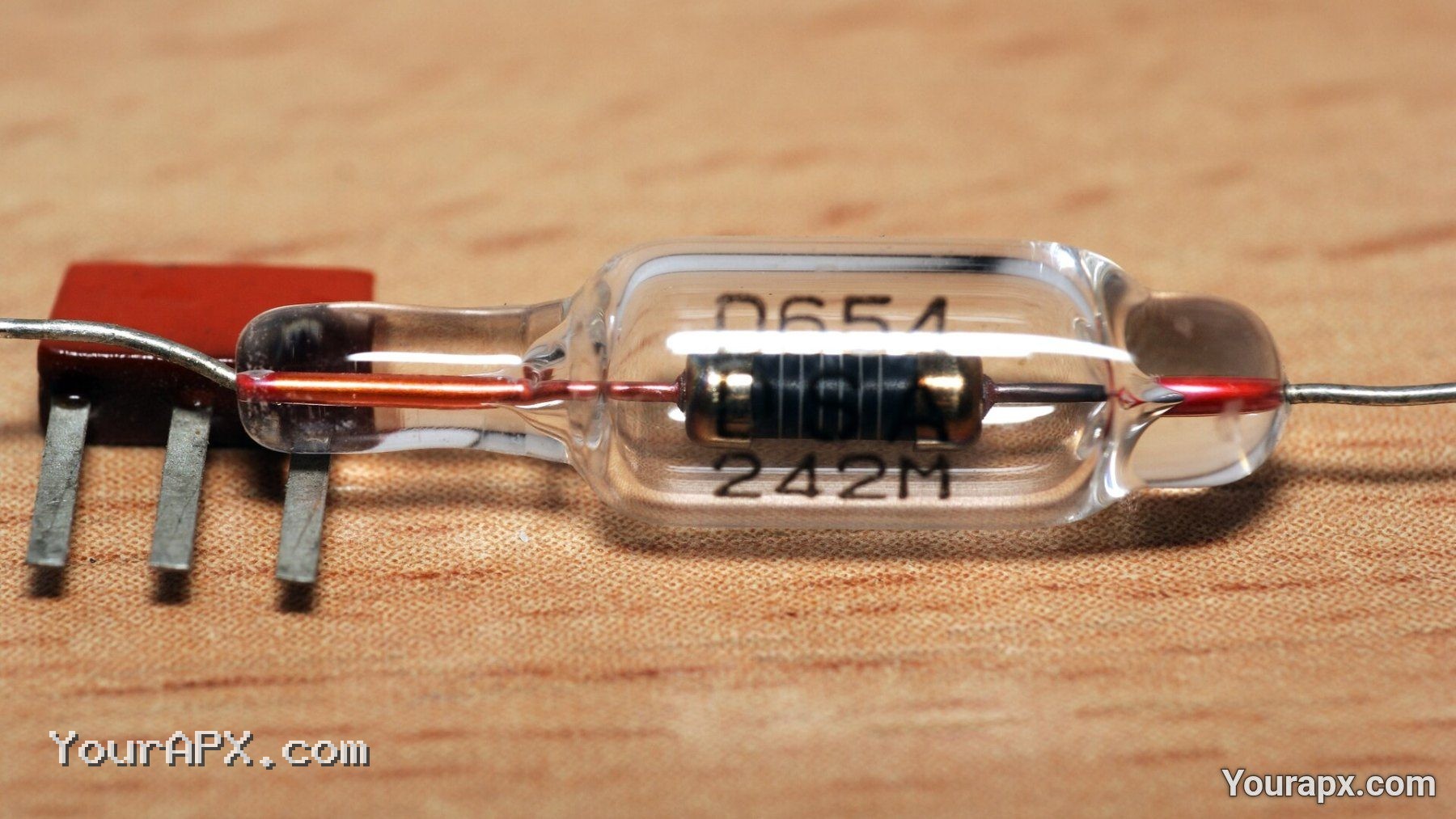

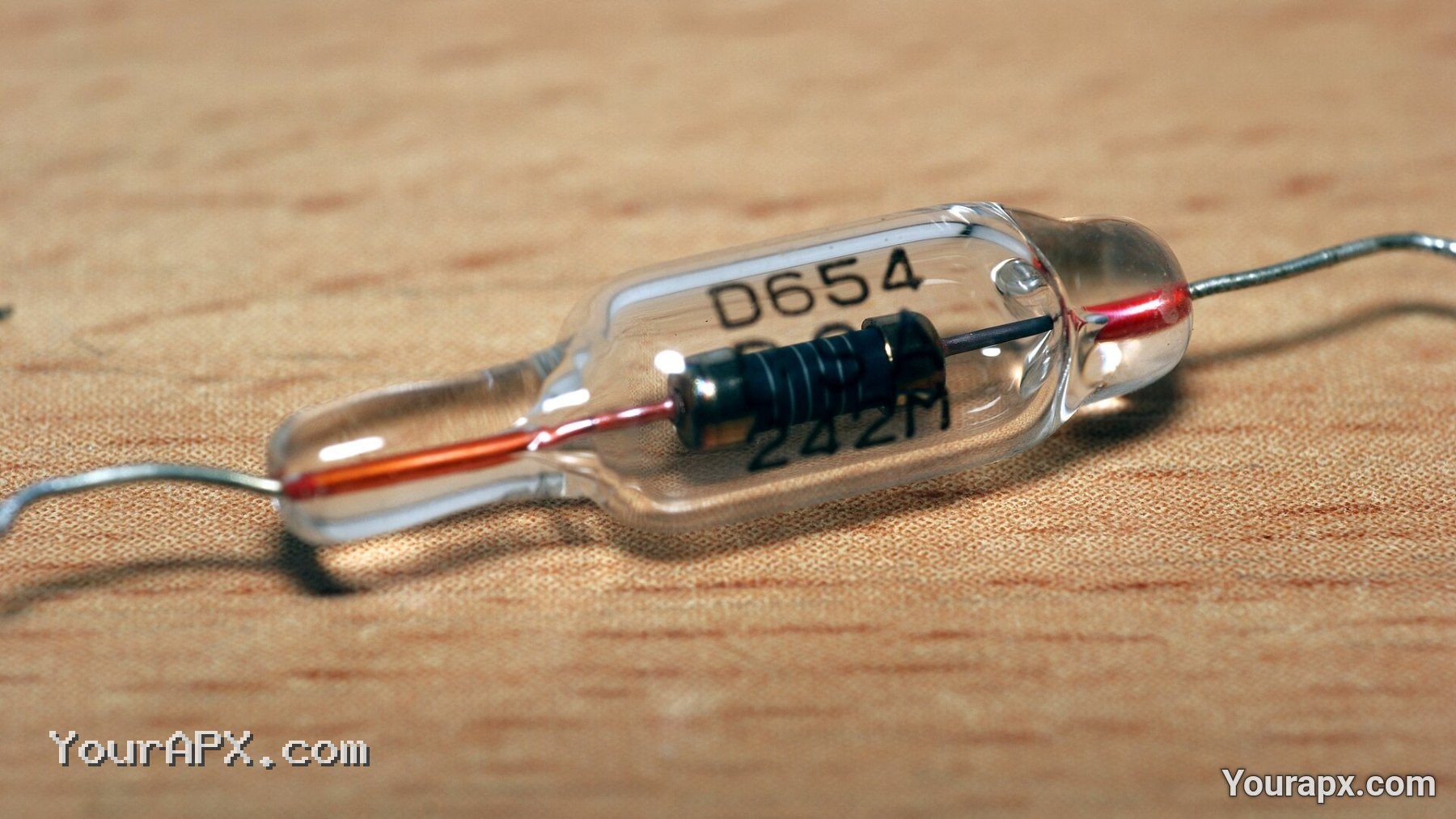

3. Cấu tạo, hình dạng và các kiểu package

Tiếp giáp bán dẫn tạo đặc tuyến dòng–áp phi tuyến. Vật liệu và cấu trúc chip quyết định điện áp thuận, dòng rò, tốc độ và khả năng chịu xung.

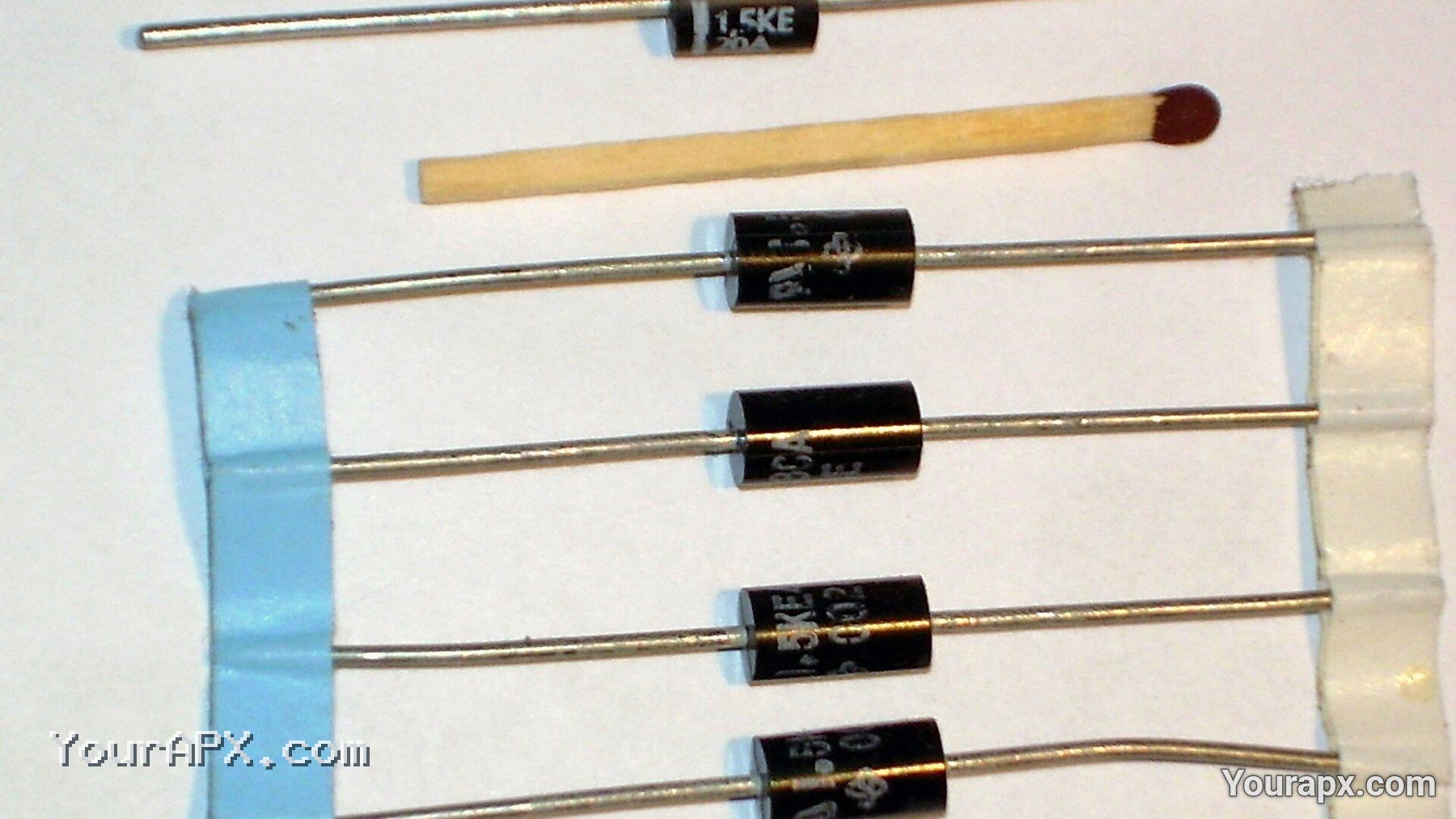

• DO-15/DO-201 xuyên lỗ
• SMA, SMB, SMC
• SOD-123/SOD-323
• DFN/QFN bảo vệ tốc độ cao

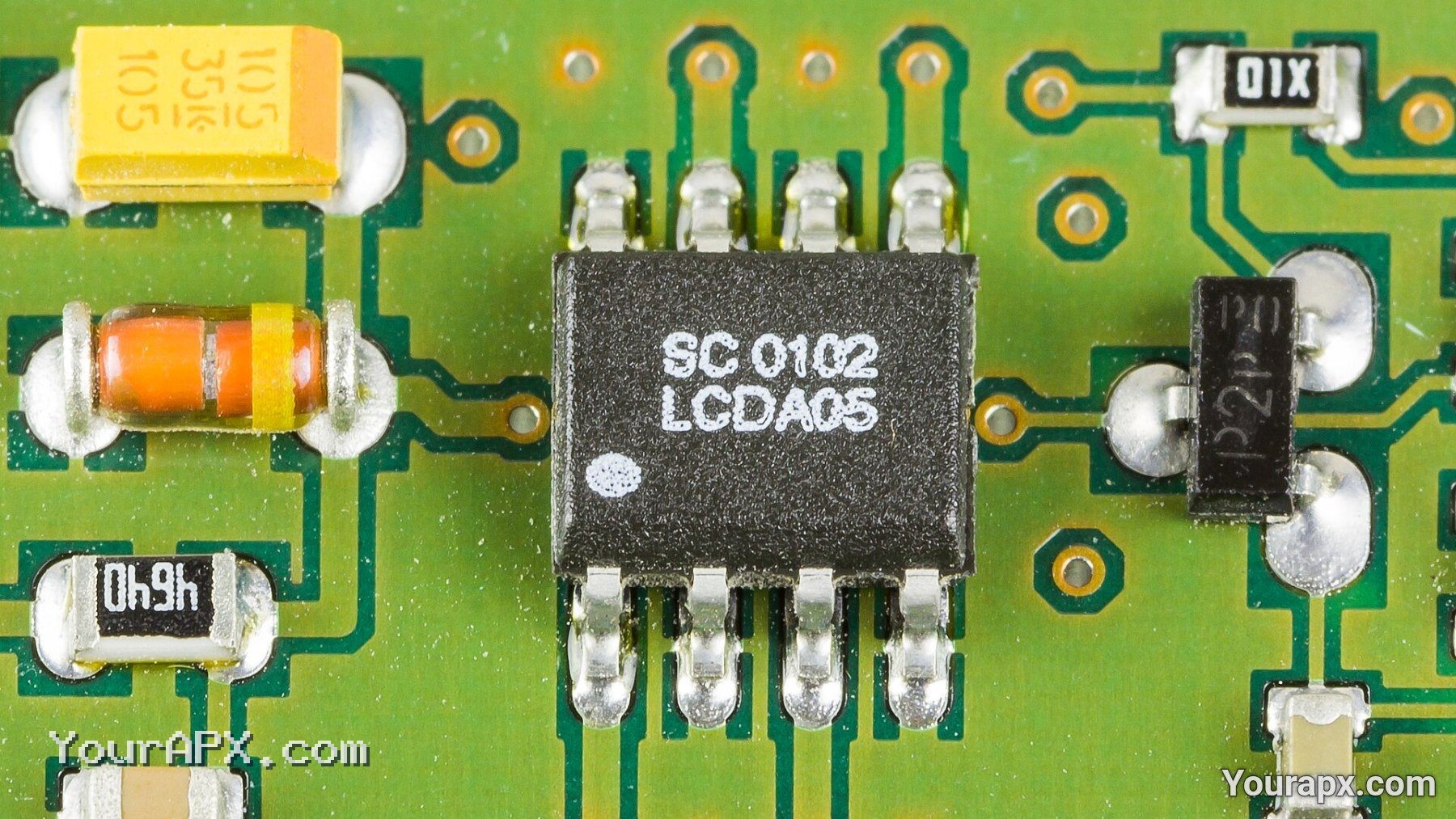

Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.

4. Các chủng loại phổ biến

• TVS một chiều
• TVS hai chiều
• TVS điện dung thấp

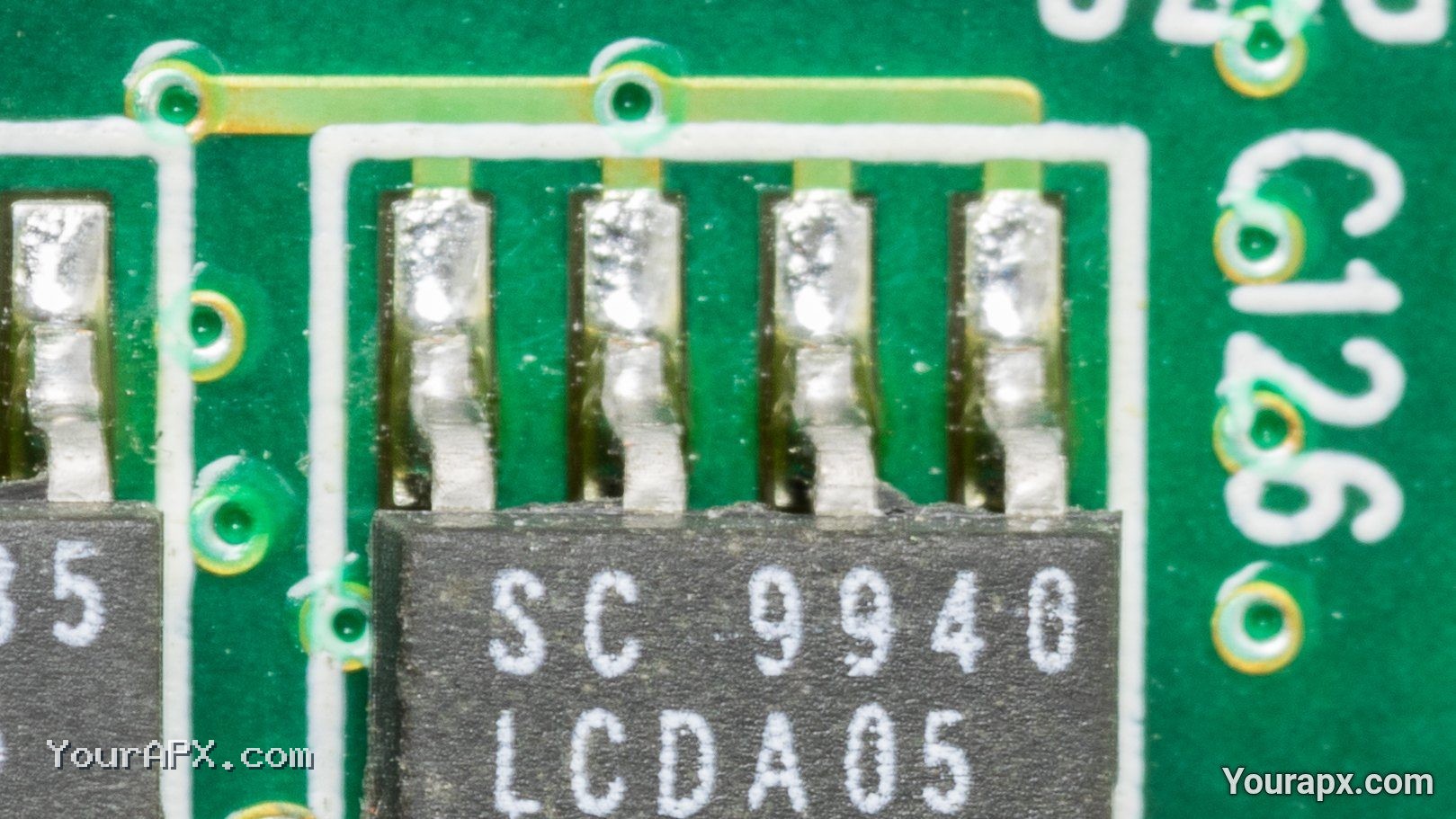

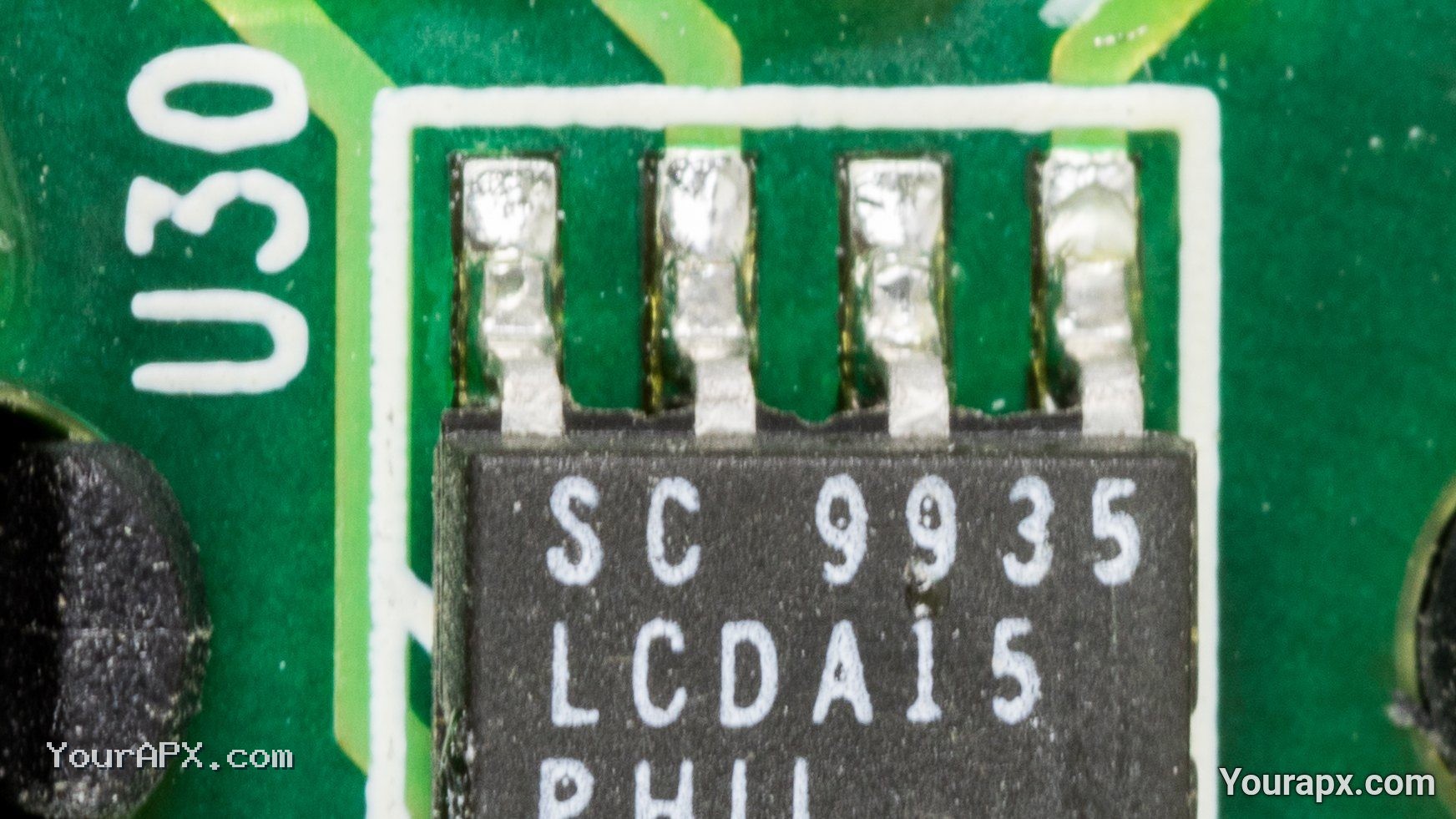

• Mảng TVS nhiều đường

5. Các thông số kỹ thuật cần hiểu

• Điện áp đứng VRWM
• Điện áp đánh thủng VBR
• Điện áp kẹp VC
• Dòng xung IPP
• Công suất xung và điện dung

Đọc VF theo dòng, VRRM, dòng rò, thời gian phục hồi/điện dung, nhiệt trở; với TVS đọc VRWM, VBR, VC và công suất xung.

6. Công thức toán học và vật lý

• P ≈ U_F × I_F
• Dòng phải được giới hạn theo mạch
• Năng lượng xung: E = ∫u(t)i(t)dt

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc Diode TVS chống quá áp trong mạch điện tử

Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.

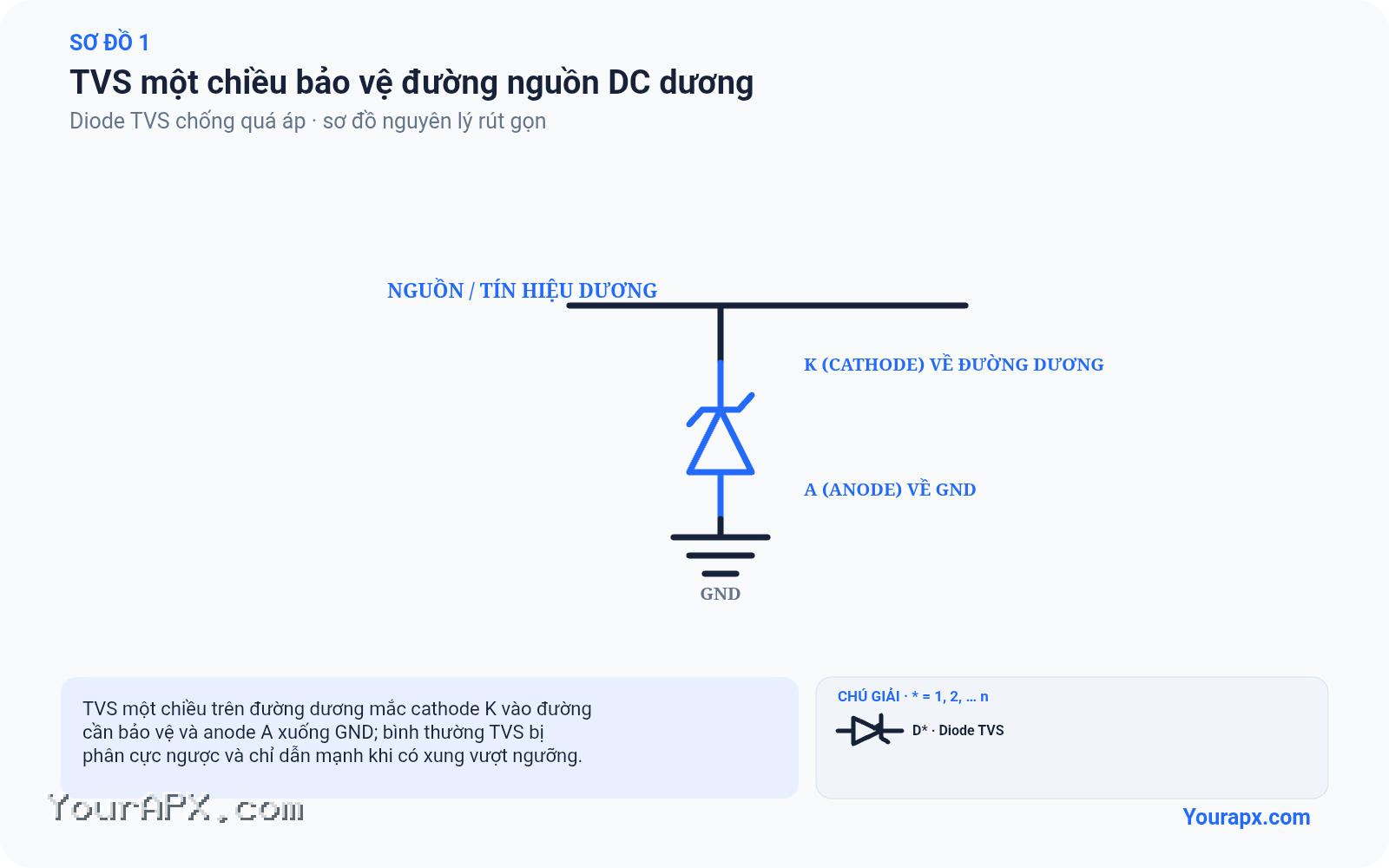

1. TVS một chiều bảo vệ đường nguồn DC dương

Cathode K nối vào đường nguồn dương cần bảo vệ, anode A nối GND. TVS làm việc phân cực ngược trong trạng thái bình thường.

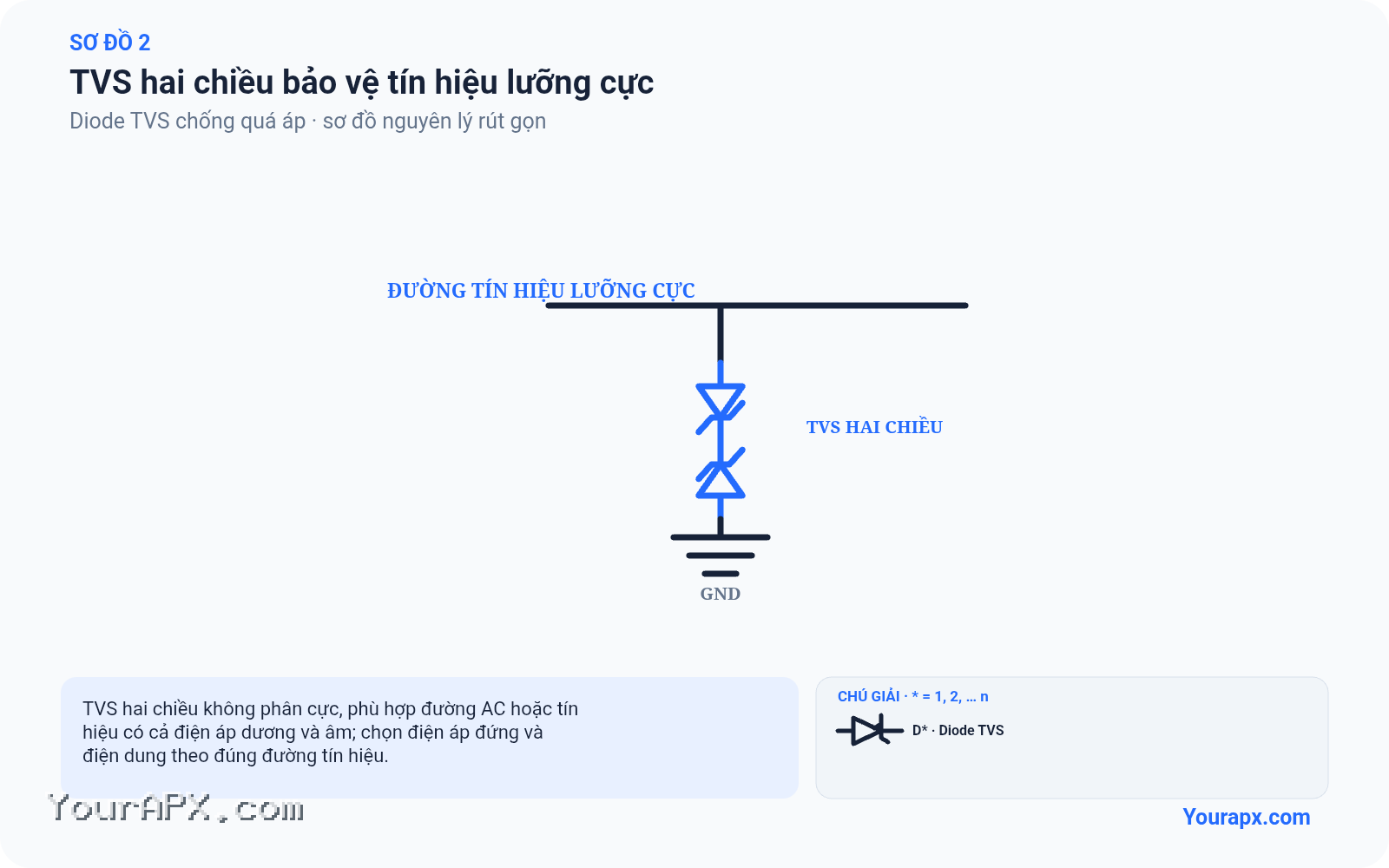

2. TVS hai chiều bảo vệ tín hiệu lưỡng cực

TVS hai chiều mắc từ đường tín hiệu xuống GND hoặc giữa hai dây cần bảo vệ; linh kiện không phân cực và kẹp xung ở cả hai chiều.

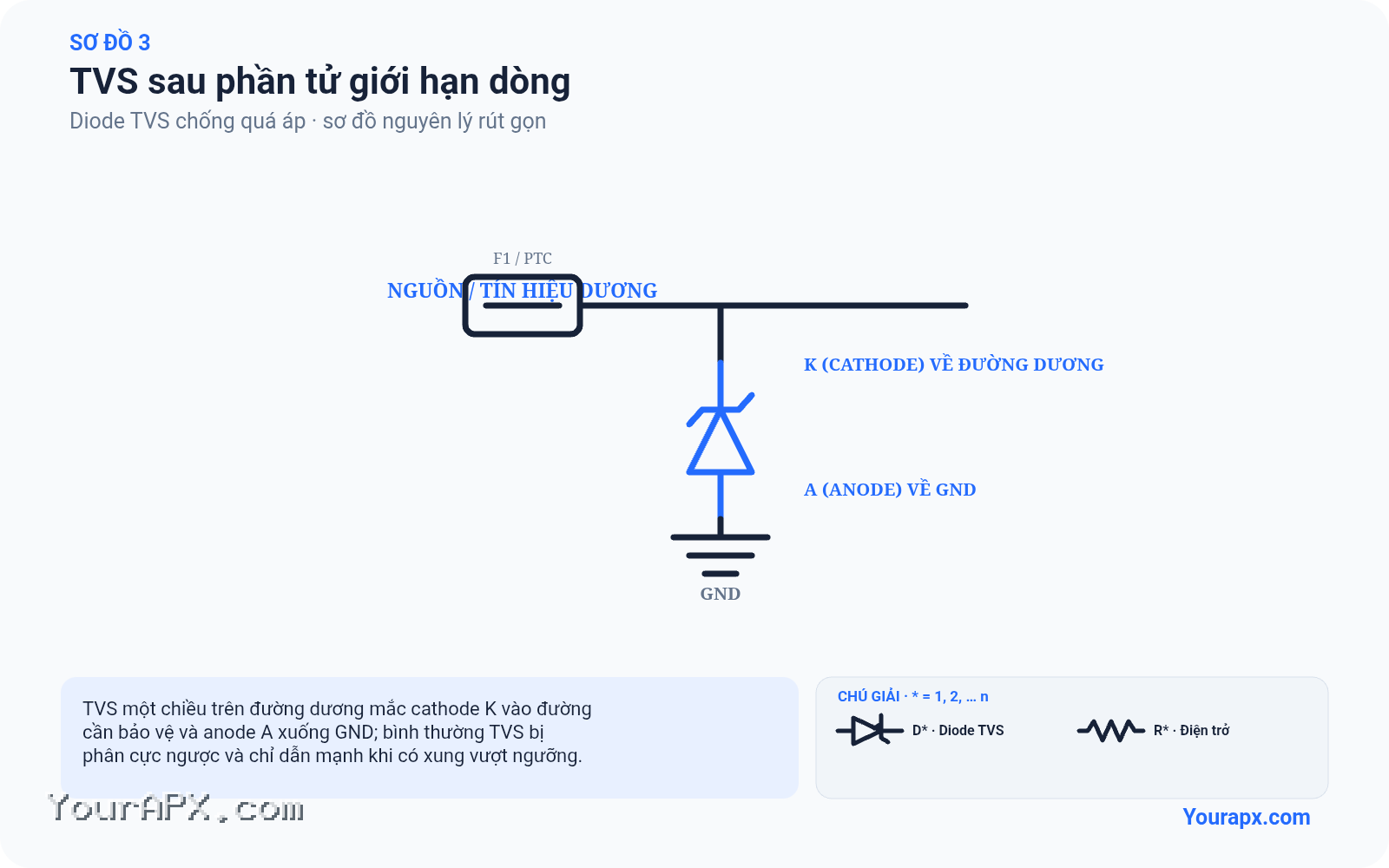

3. TVS sau phần tử giới hạn dòng

Đặt TVS gần điểm cần bảo vệ, đường thoát xung ngắn; phối hợp cầu chì, PTC hoặc trở kháng đường nguồn theo năng lượng xung.

8. Ví dụ tính toán và ứng dụng

Diode chỉnh lưu mang 1 A với sụt áp 0,8 V tổn hao xấp xỉ 0,8 W; cần kiểm tra nhiệt trở và điều kiện tản nhiệt.

9. Cách đọc mã và datasheet

Đọc VF theo dòng, VRRM, dòng rò, thời gian phục hồi/điện dung, nhiệt trở; với TVS đọc VRWM, VBR, VC và công suất xung.

10. Cách đo và kiểm tra trên bo mạch

1. Ngắt nguồn và dùng thang diode
2. Đo thuận cho một giá trị sụt áp, đo ngược thường báo hở; giá trị phụ thuộc loại
3. Nhấc một chân nếu các nhánh song song làm sai kết quả
4. Không dùng phép đo tĩnh để kết luận đầy đủ khả năng chịu áp/xung

Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu thường gặp

• Chập hai chiều
• Đứt
• Rò ngược tăng
• Điện áp thuận tăng
• Mất khả năng kẹp hoặc phát sáng

Nguyên nhân có cơ sở kỹ thuật

• Quá dòng
• Quá áp ngược
• Xung vượt năng lượng
• Quá nhiệt
• Lắp sai cực

Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

• Đúng loại và cực tính
• Điện áp ngược, dòng và công suất phù hợp
• Tốc độ/điện dung phù hợp tần số
• TVS phải đúng điện áp standoff và mức kẹp
• Đúng package

13. Câu hỏi thường gặp

Có thể đo Diode TVS chống quá áp trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.

14. Kết luận

Muốn sử dụng Diode TVS chống quá áp đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
