Diode Schottky là gì? Ký hiệu, cách mắc, cách đo và ứng dụng
Tìm hiểu Diode Schottky: ký hiệu, package, công thức, các cách mắc trong mạch, cách đo, lỗi thường gặp và lựa chọn linh kiện thay thế.
Diode Schottky thuộc nhóm diode bán dẫn. Diode Schottky cho dòng đi chủ yếu theo chiều thuận và chặn dòng theo chiều ngược trong giới hạn cho phép.
1. Diode Schottky là gì và có vai trò gì?
Diode Schottky cho dòng đi chủ yếu theo chiều thuận và chặn dòng theo chiều ngược trong giới hạn cho phép.

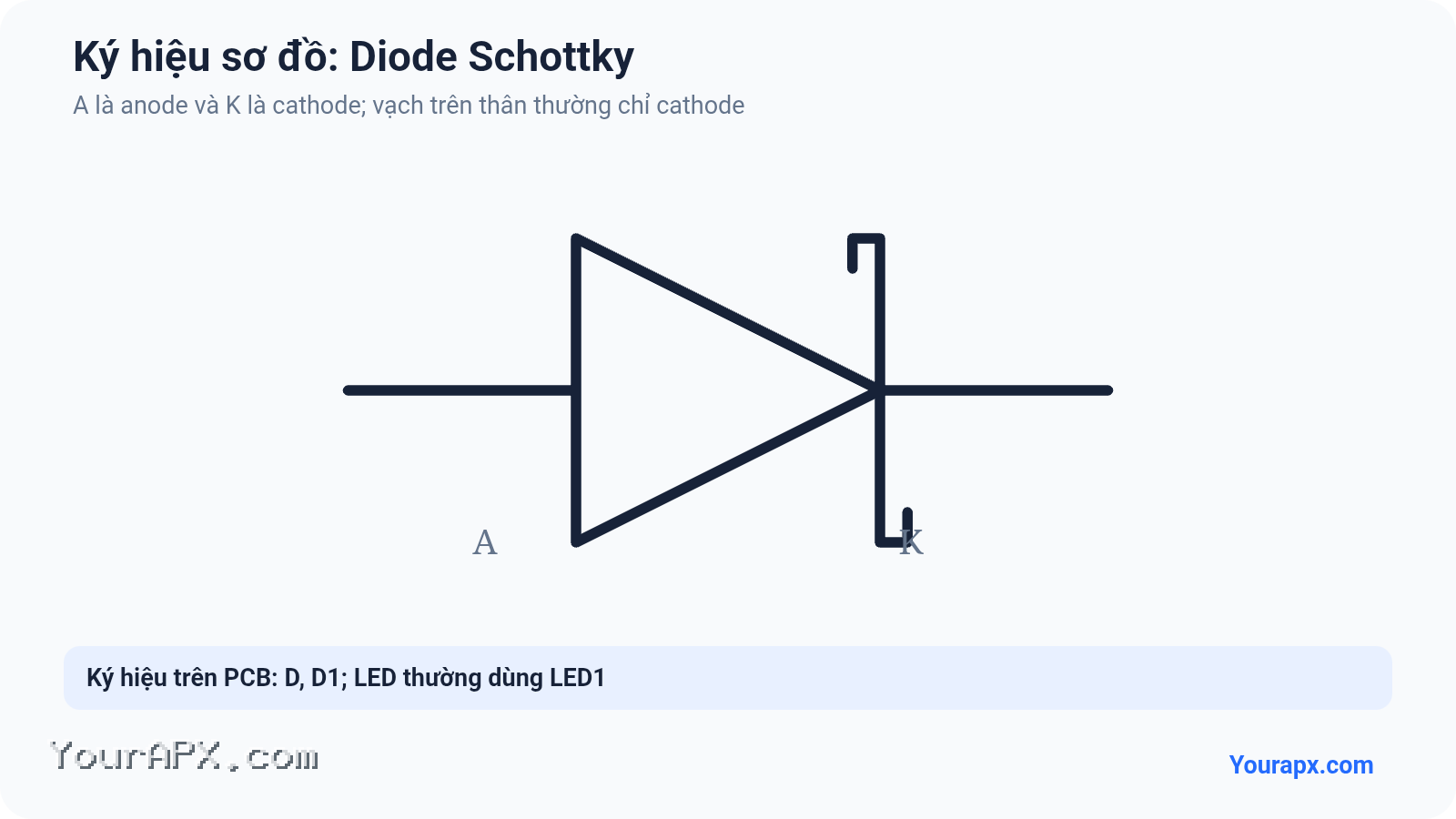

2. Ký hiệu Diode Schottky trong sơ đồ mạch điện
Ký hiệu diode có anode (A) và cathode (K); vạch trên ký hiệu và vòng/vạch trên thân thường chỉ cathode. LED có thêm hai mũi tên phát sáng; Zener có nét cathode biến đổi.
Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.

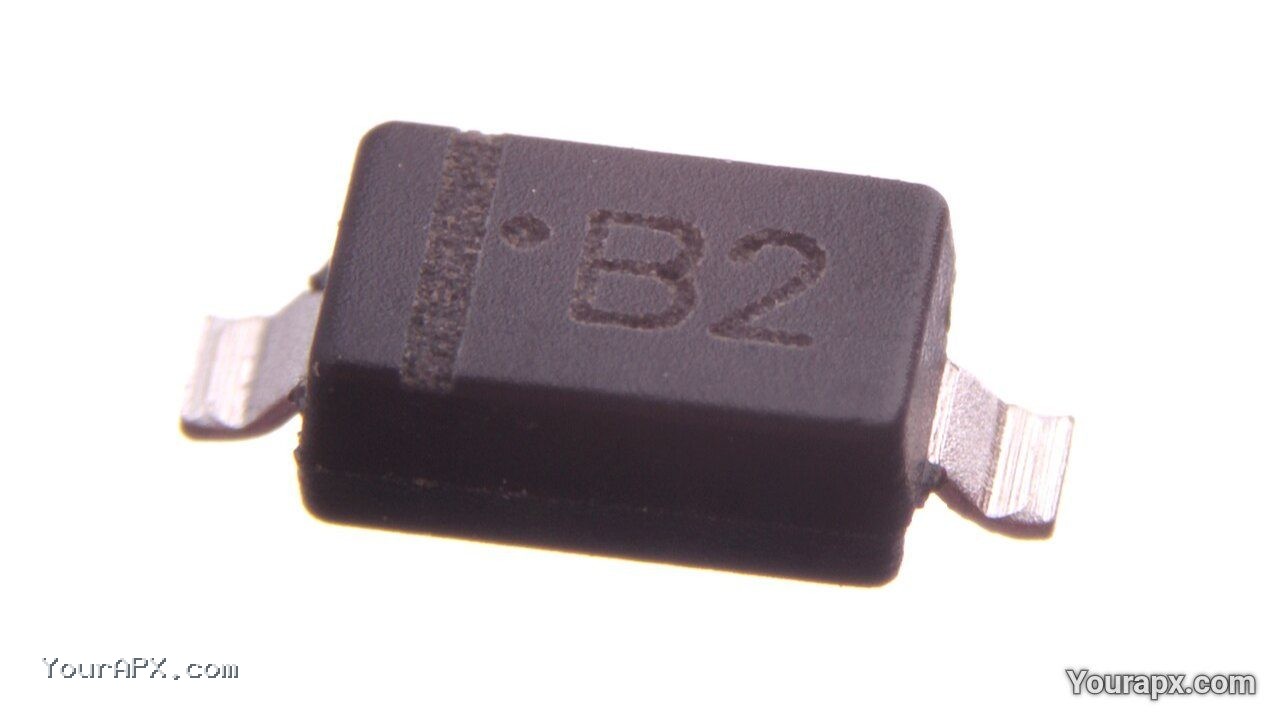

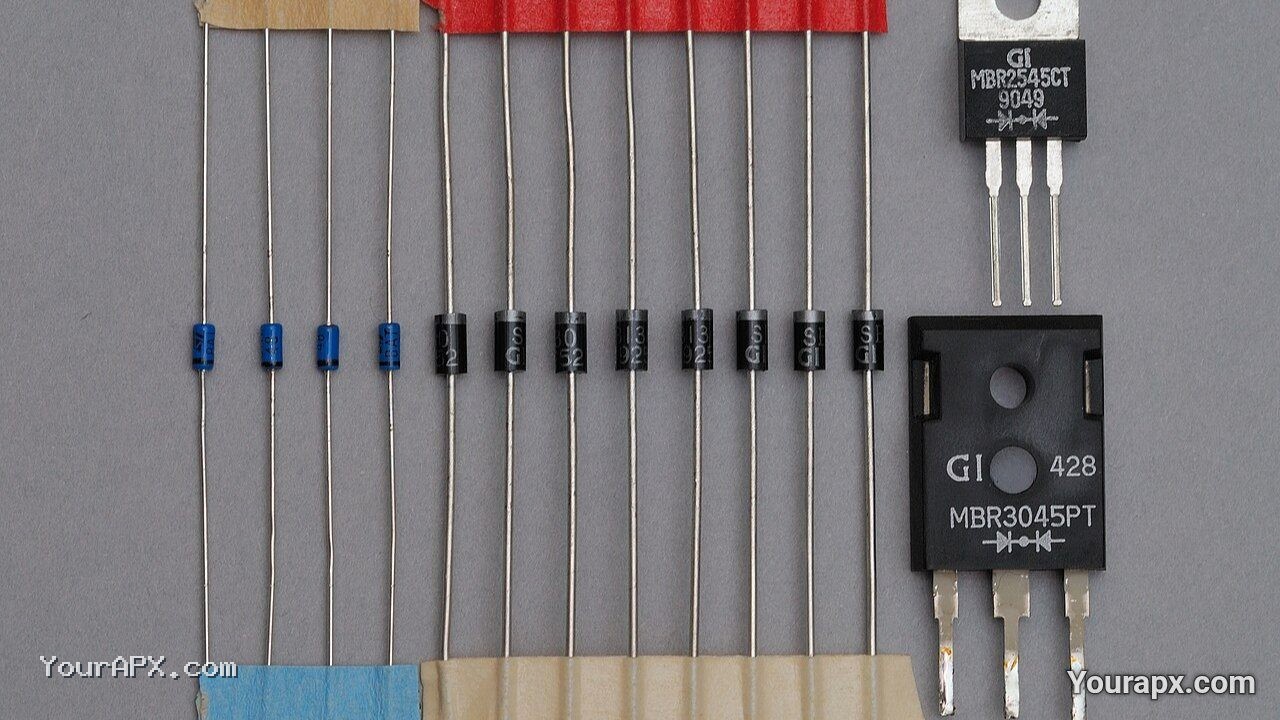

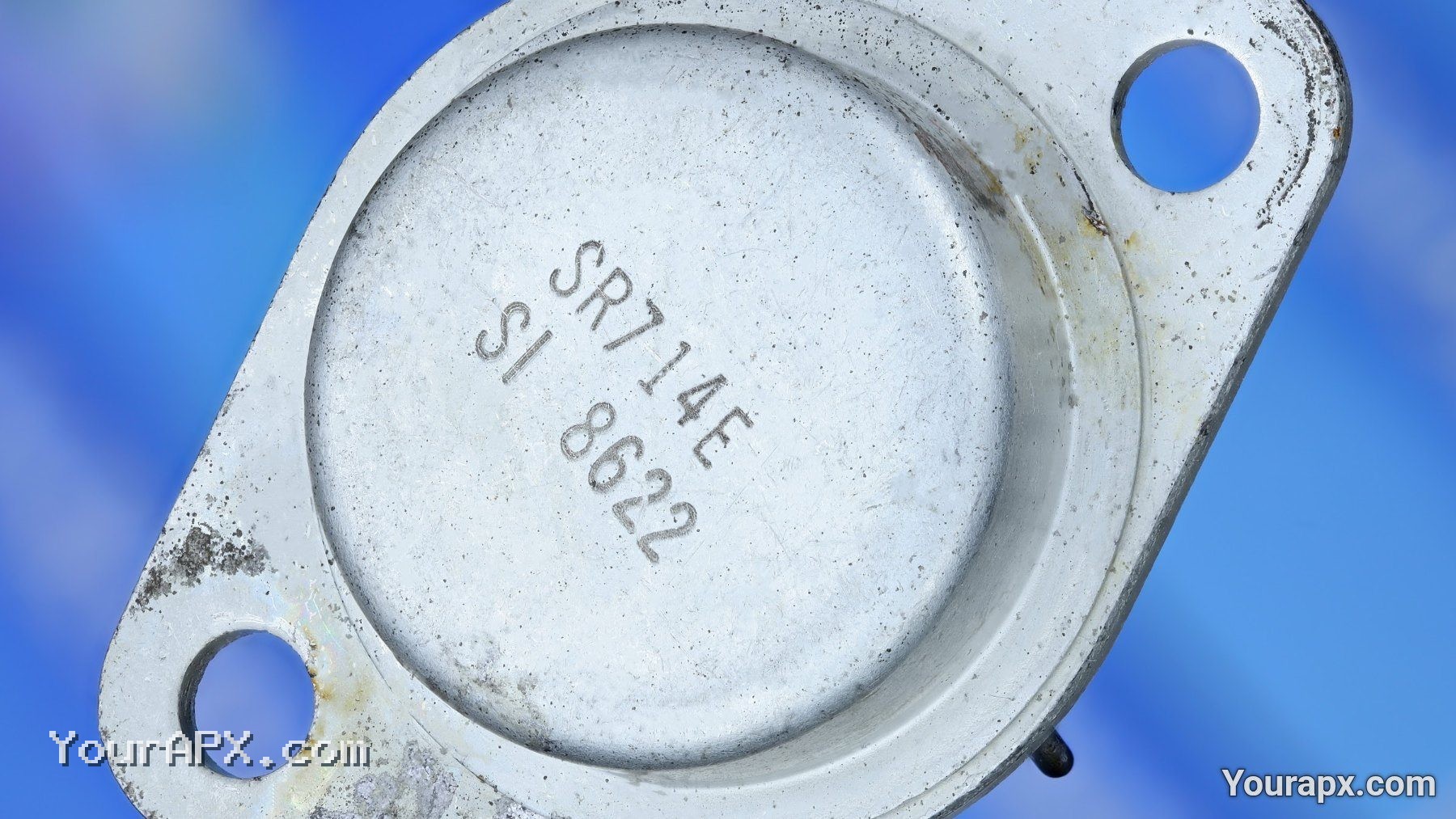

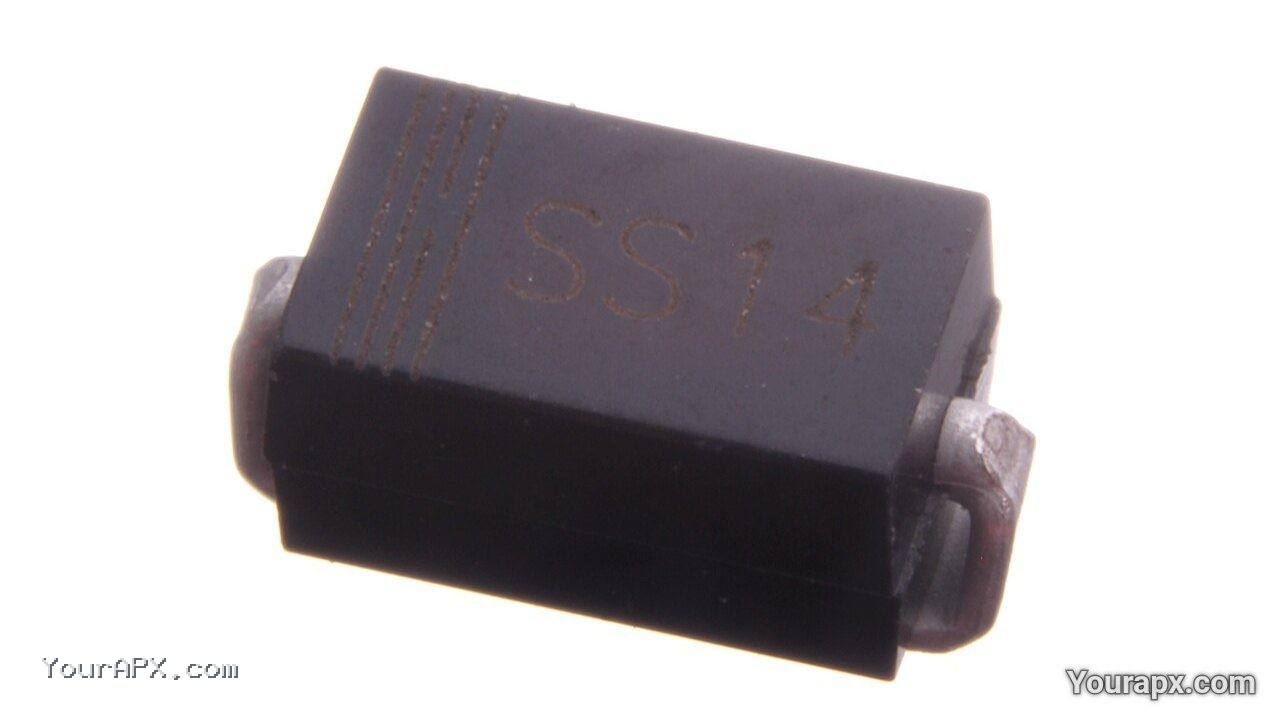

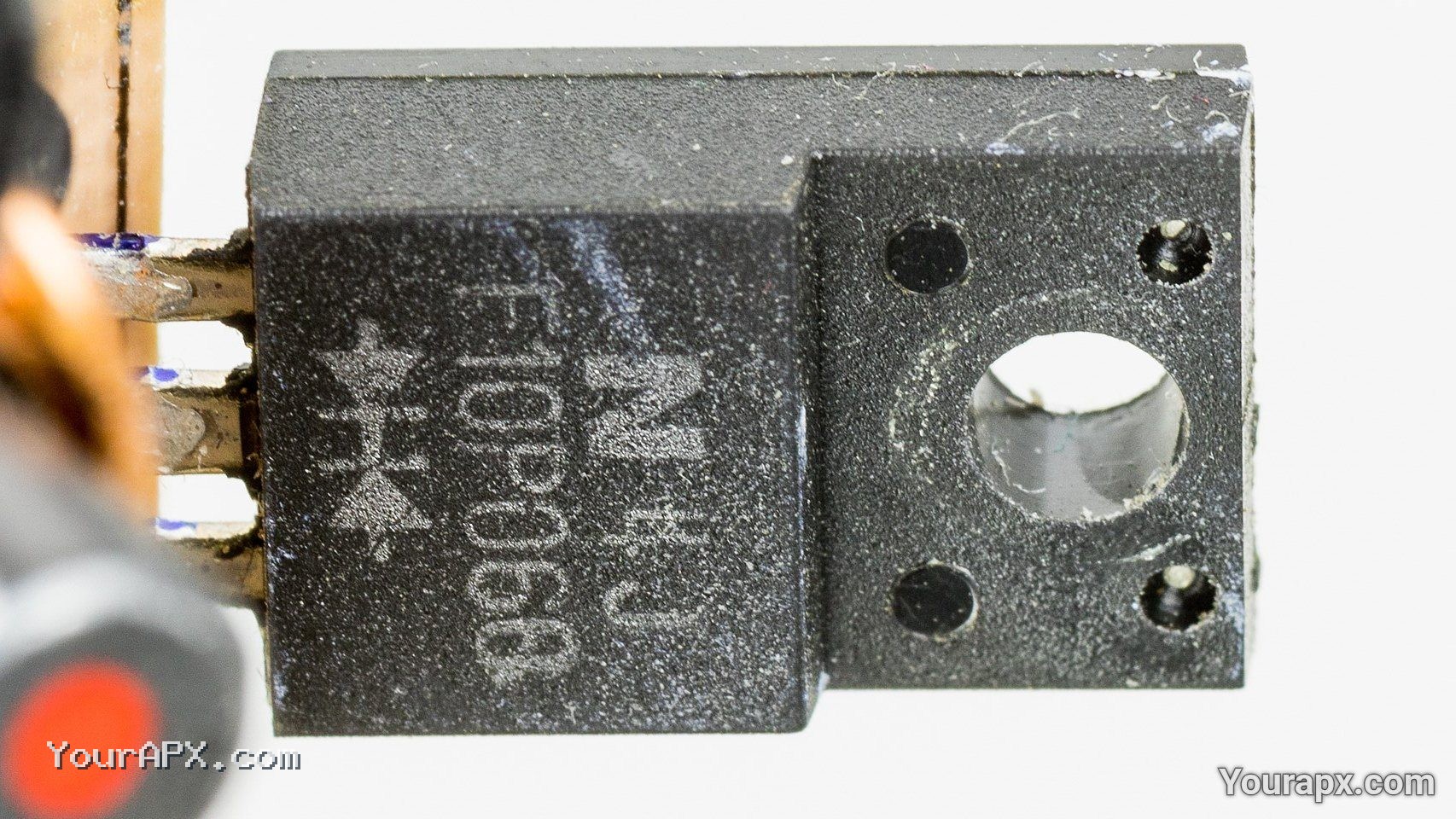

3. Cấu tạo, hình dạng và các kiểu package
Tiếp giáp bán dẫn tạo đặc tuyến dòng–áp phi tuyến. Vật liệu và cấu trúc chip quyết định điện áp thuận, dòng rò, tốc độ và khả năng chịu xung.
- DO-35/DO-41 xuyên lỗ
- SOD-123, SOD-323, SMA, SMB, SMC
- LED xuyên lỗ và LED SMD
- Package công suất TO-220 hoặc module
Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.
4. Các chủng loại phổ biến
- Chỉnh lưu
- Tín hiệu nhanh
- Schottky
- Zener
- TVS
- LED
- Photodiode
5. Các thông số kỹ thuật cần hiểu
- Điện áp thuận và dòng thuận
- Điện áp ngược
- Dòng rò
- Công suất
- Thời gian phục hồi hoặc điện dung
- Năng lượng xung nếu là TVS
Đọc VF theo dòng, VRRM, dòng rò, thời gian phục hồi/điện dung, nhiệt trở; với TVS đọc VRWM, VBR, VC và công suất xung.
6. Công thức toán học và vật lý
- P ≈ UF × IF
- Dòng phải được giới hạn theo mạch
- Năng lượng xung: E = ∫u(t)i(t)dt
Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.
7. Các cách mắc Diode Schottky trong mạch điện tử
Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.
1. Mắc nối tiếp chỉnh lưu hoặc chống ngược cực
Diode nằm trên đường dòng; cần tính sụt áp và công suất.
2. Mắc cầu chỉnh lưu
Bốn diode chỉnh lưu toàn kỳ nguồn AC; mỗi nửa chu kỳ có hai diode dẫn.
3. Mắc song song ngược bảo vệ cuộn dây
Diode flyback đặt ngược song song cuộn relay/motor DC: cathode về phía nguồn dương, anode về phía khóa.

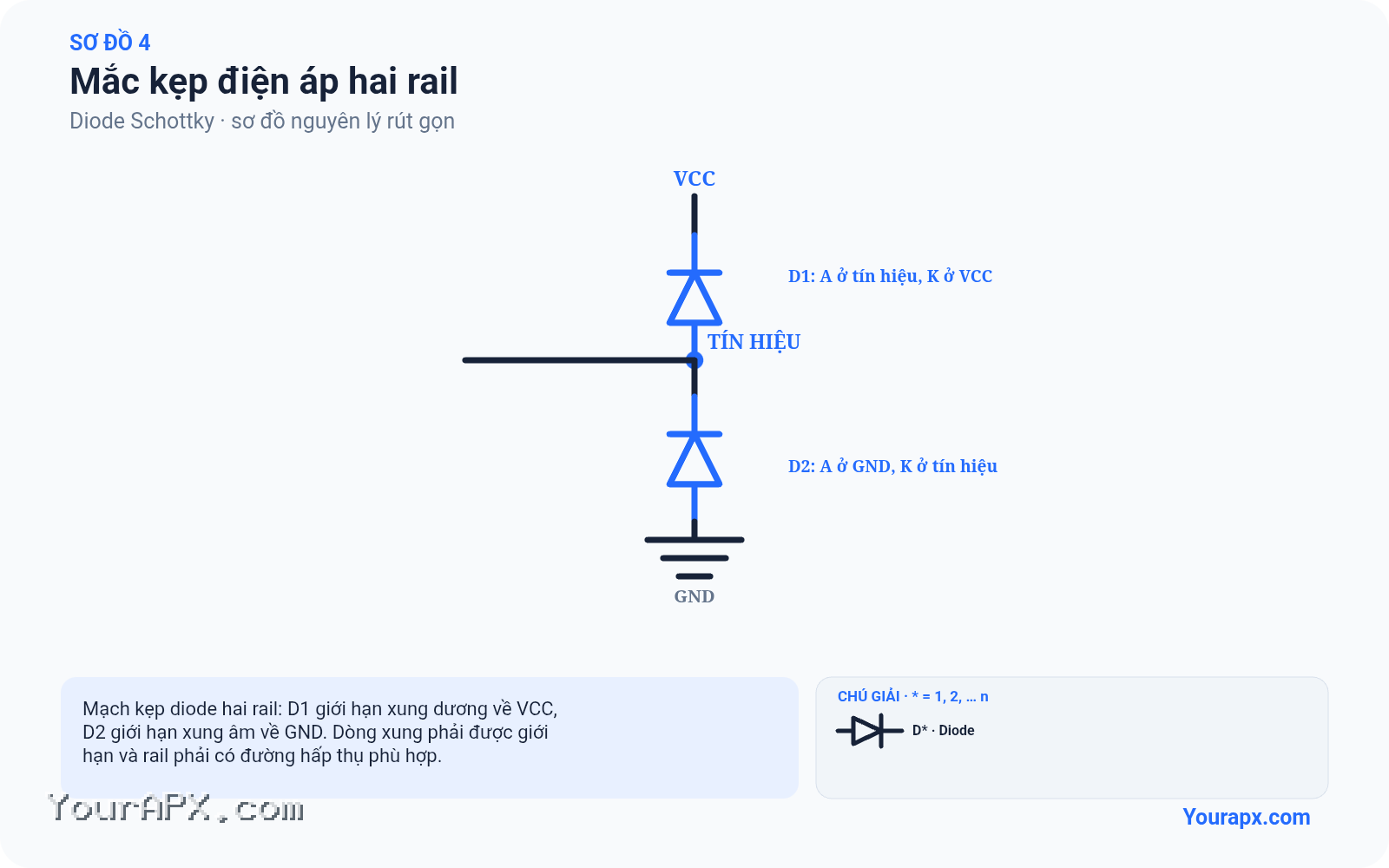

4. Mắc kẹp điện áp hai rail
Một diode kẹp xung dương về VCC và một diode kẹp xung âm về GND; phải có trở kháng giới hạn dòng.

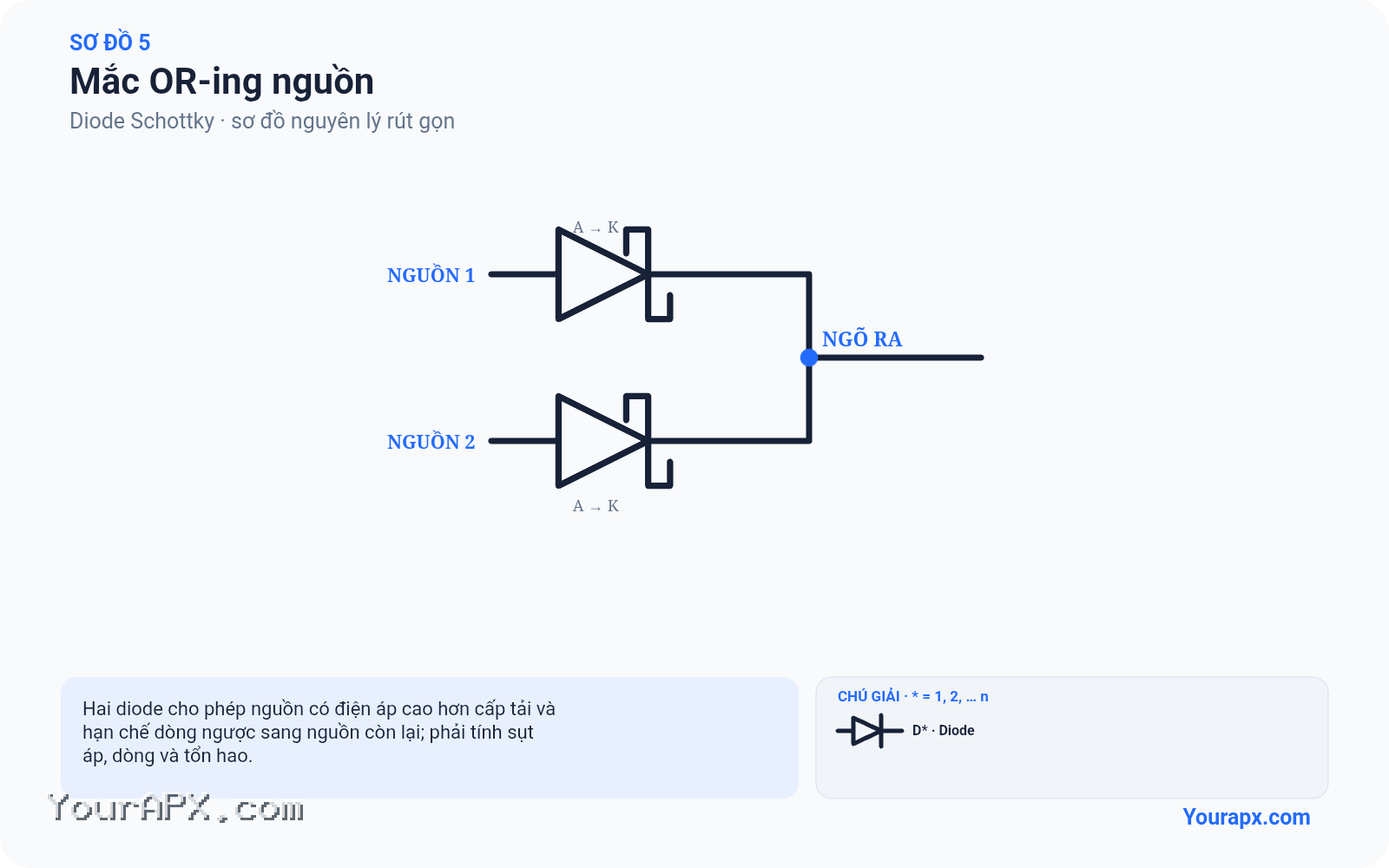

5. Mắc OR-ing nguồn
Các diode ghép nhiều nguồn mà hạn chế dòng ngược giữa các nguồn; Schottky giảm sụt áp ở điện áp thấp.
8. Ví dụ tính toán và ứng dụng
Diode chỉnh lưu mang 1 A với sụt áp 0,8 V tổn hao xấp xỉ 0,8 W; cần kiểm tra nhiệt trở và điều kiện tản nhiệt.
9. Cách đọc mã và datasheet
Đọc VF theo dòng, VRRM, dòng rò, thời gian phục hồi/điện dung, nhiệt trở; với TVS đọc VRWM, VBR, VC và công suất xung.
10. Cách đo và kiểm tra trên bo mạch
- Ngắt nguồn và dùng thang diode
- Đo thuận cho một giá trị sụt áp, đo ngược thường báo hở; giá trị phụ thuộc loại
- Nhấc một chân nếu các nhánh song song làm sai kết quả
- Không dùng phép đo tĩnh để kết luận đầy đủ khả năng chịu áp/xung
Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.
11. Dạng hư hỏng và nguyên nhân
Dấu hiệu thường gặp
- Chập hai chiều
- Đứt
- Rò ngược tăng
- Điện áp thuận tăng
- Mất khả năng kẹp hoặc phát sáng
Nguyên nhân có cơ sở kỹ thuật
- Quá dòng
- Quá áp ngược
- Xung vượt năng lượng
- Quá nhiệt
- Lắp sai cực
Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.
12. Cách lựa chọn linh kiện thay thế
- Đúng loại và cực tính
- Điện áp ngược, dòng và công suất phù hợp
- Tốc độ/điện dung phù hợp tần số
- TVS phải đúng điện áp standoff và mức kẹp
- Đúng package
13. Câu hỏi thường gặp
Có thể đo Diode Schottky trực tiếp trên bo mạch không?
Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.
Có thể dùng linh kiện có thông số cao hơn để thay thế không?
Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.
Tài liệu kỹ thuật dùng để đối chiếu
Phần cấu tạo, nguyên lý, thông số, cách mắc và phương pháp đo kiểm trong bài được biên soạn trên cơ sở các tài liệu kỹ thuật nội bộ dưới đây. Nội dung chính, tiêu đề ảnh, chú thích và alt text được diễn giải bằng tiếng Việt cho mục đích đào tạo, không sao chép nguyên văn. Hình tài liệu gốc được phép giữ các thuật ngữ tiếng Anh khi cần bảo toàn nội dung kỹ thuật của nguồn.
- [1] Radio Engineering for Wireless Communication and Sensor Applications — trang 193.
- [2] Art of analog layout — trang 35.
- [3] Art of analog layout — trang 33.
- [4] Understanding Microwaves (Scott) — trang 91.
- [5] Millimeter-wave.Integrated.Circuits.Springer.eBook-YYePG — trang 62.
- [6] Analog BiCMOS Design Practices and Pitfalls — trang 191.
- [7] Radio Engineering for Wireless Communication and Sensor Applications — trang 193.
- [8] ON_Analog_Integrated_Circuits — trang 1480.
14. Kết luận
Muốn sử dụng Diode Schottky đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
