Cầu chì là gì? Ký hiệu, cách mắc, cách đo và ứng dụng
Tìm hiểu Cầu chì: ký hiệu, package, công thức, các cách mắc trong mạch, cách đo, lỗi thường gặp và lựa chọn linh kiện thay thế.
Cầu chì thuộc nhóm cầu chì. Cầu chì là phần tử bảo vệ quá dòng dùng một lần; dây chảy mở mạch khi năng lượng I²t vượt đặc tính cho phép.
1. Cầu chì là gì và có vai trò gì?
Cầu chì là phần tử bảo vệ quá dòng dùng một lần; dây chảy mở mạch khi năng lượng I²t vượt đặc tính cho phép.

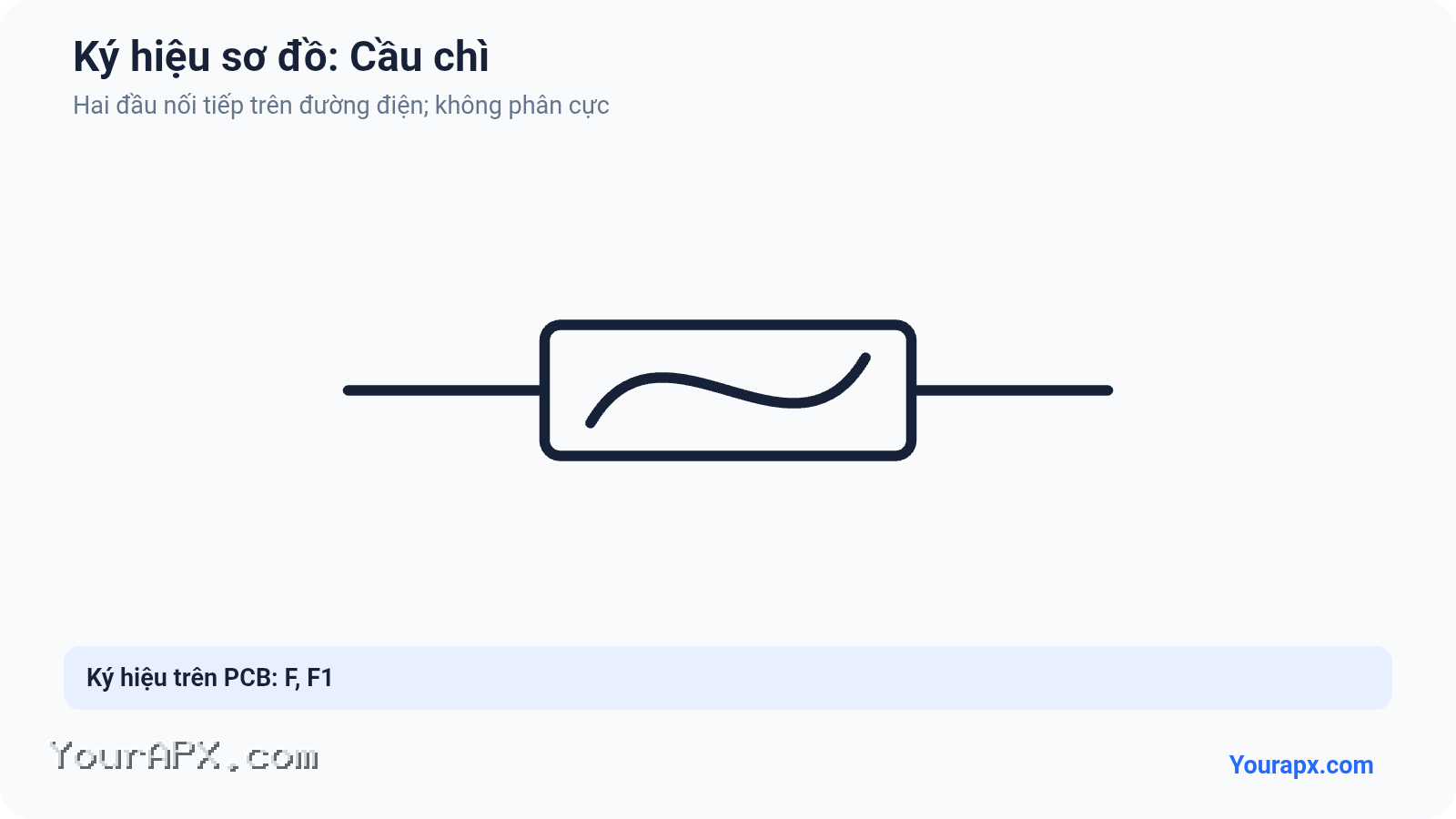

2. Ký hiệu Cầu chì trong sơ đồ mạch điện
Ký hiệu cầu chì nằm nối tiếp đường cần bảo vệ và không phân cực.
Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.
3. Cấu tạo, hình dạng và các kiểu package

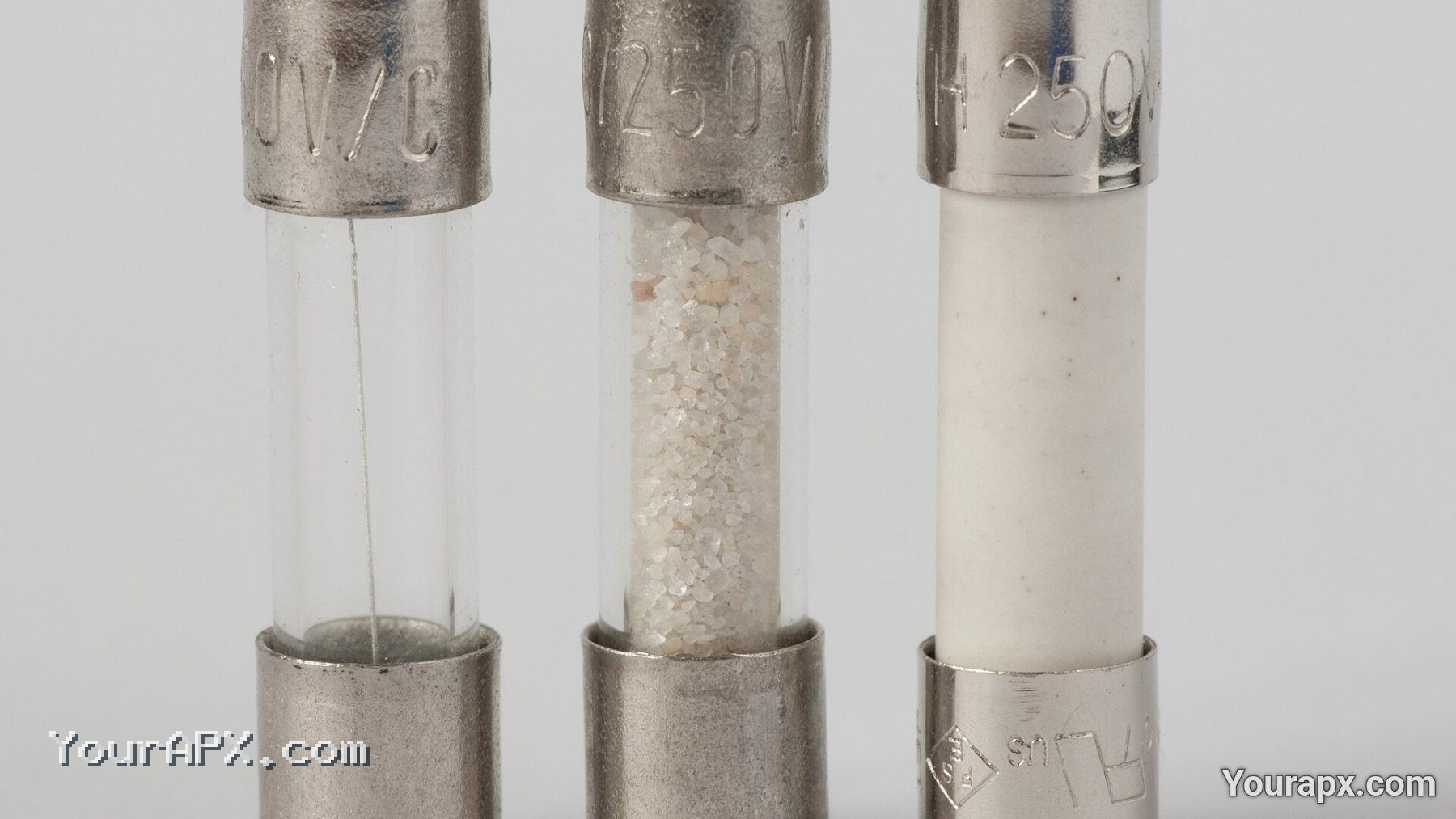

Phần tử kim loại có tiết diện và vật liệu được hiệu chỉnh nằm trong vỏ cách điện; hồ quang phải được dập an toàn khi đứt.

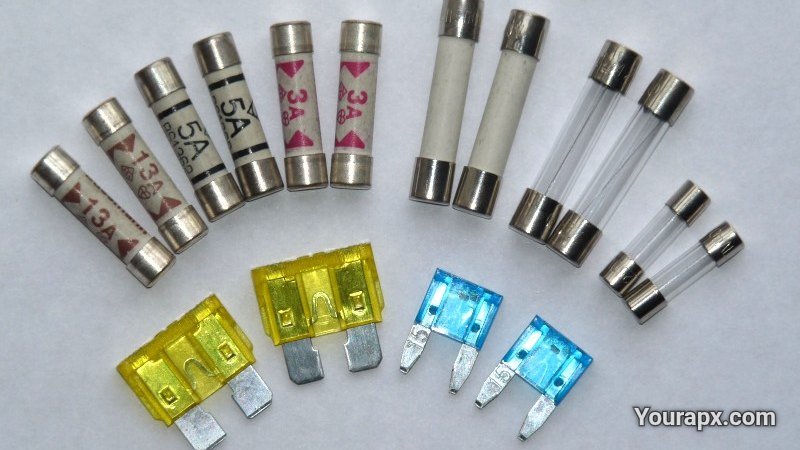

- Cầu chì ống
- Cầu chì SMD

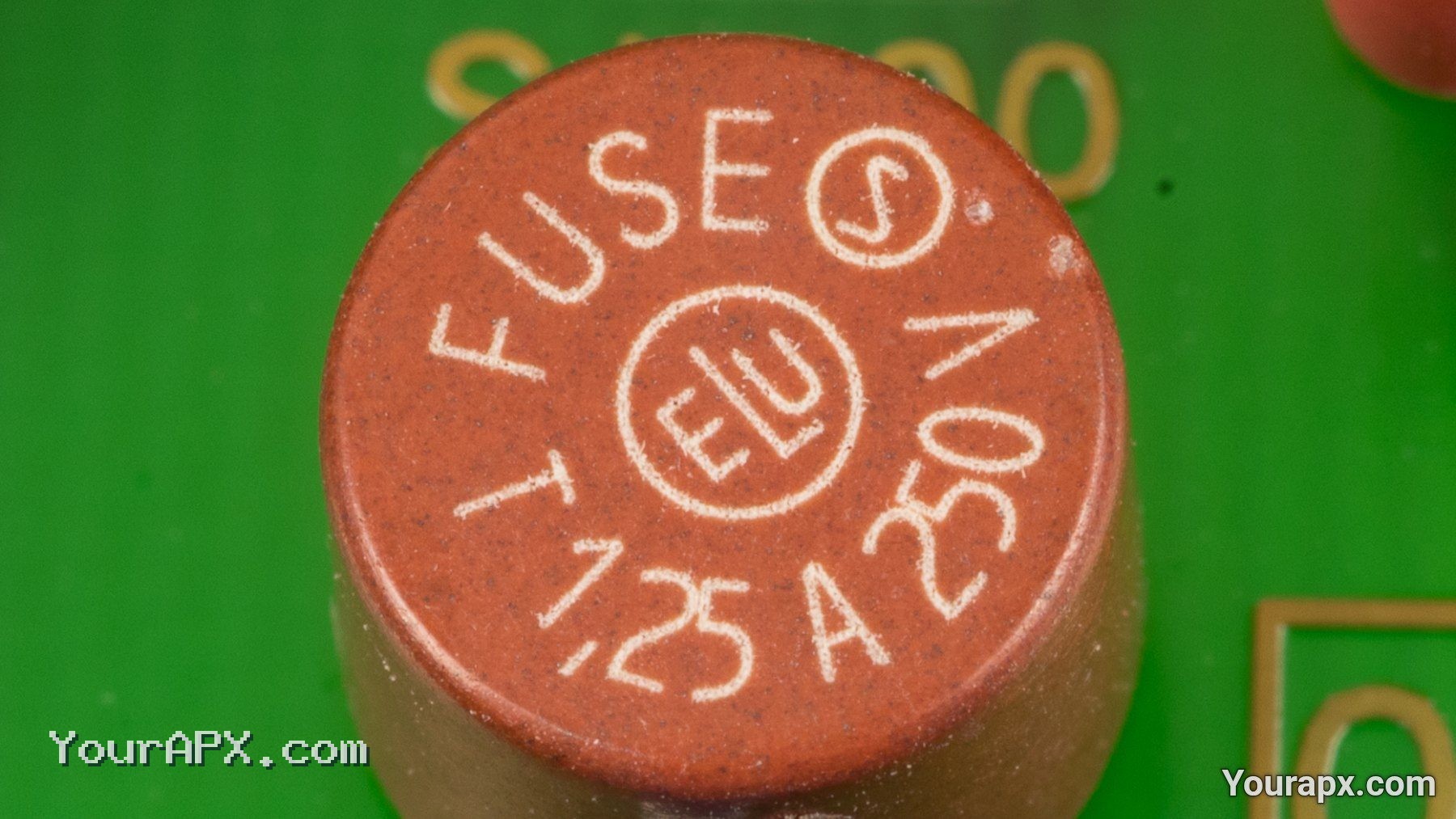

- Cầu chì chân cắm
- Cầu chì ô-tô

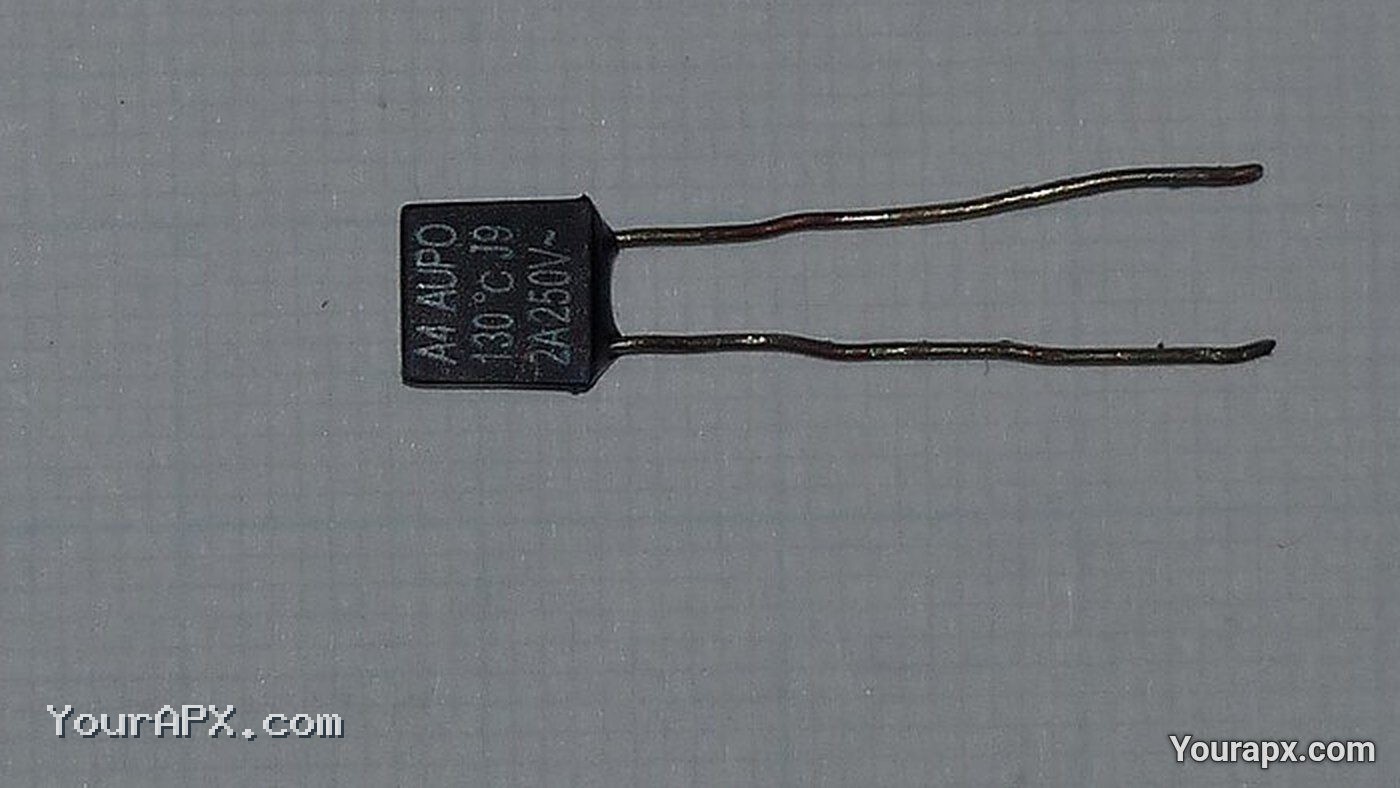

- Cầu chì nhiệt
Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.
4. Các chủng loại phổ biến
- Nhanh
- Chậm/time-lag
- High-rupture-capacity

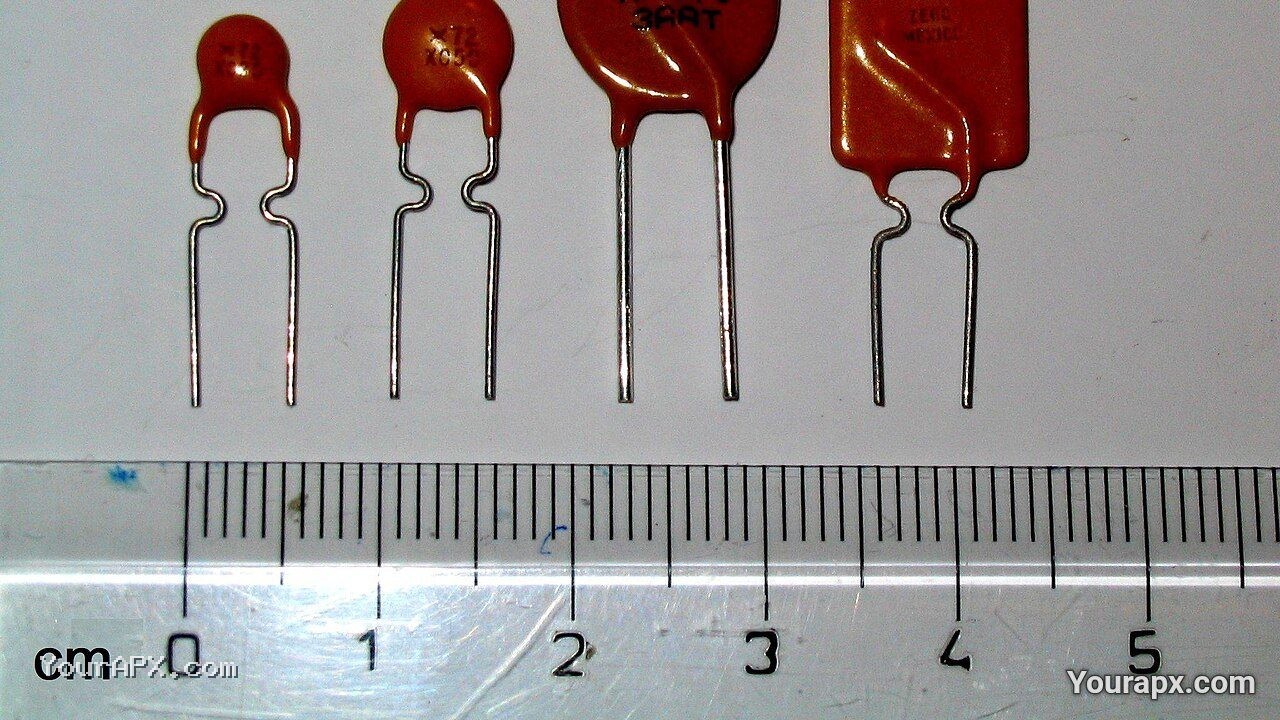

- Resettable PTC không đồng nhất với cầu chì dây chảy
5. Các thông số kỹ thuật cần hiểu
- Dòng/điện áp định mức
- Đặc tuyến thời gian-dòng
- I²t
- Khả năng cắt
- Loại AC/DC
Đọc time-current curve, breaking capacity, I²t, điện áp, derating nhiệt và tiêu chuẩn an toàn.
6. Công thức toán học và vật lý
- Năng lượng nhiệt tỷ lệ I²t
- P = I²R trong phần tử cầu chì
- Dòng định mức phải derating theo nhiệt độ và kiểu lắp
Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.
7. Các cách mắc Cầu chì trong mạch điện tử
Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.
1. Mắc nối tiếp đầu vào nguồn
Cầu chì đặt gần điểm nguồn vào để giới hạn đoạn dây/mạch không được bảo vệ.
2. Mắc riêng từng nhánh tải
Mỗi nhánh có cầu chì theo dòng và tiết diện đường mạch để lỗi một nhánh không cắt toàn hệ thống.

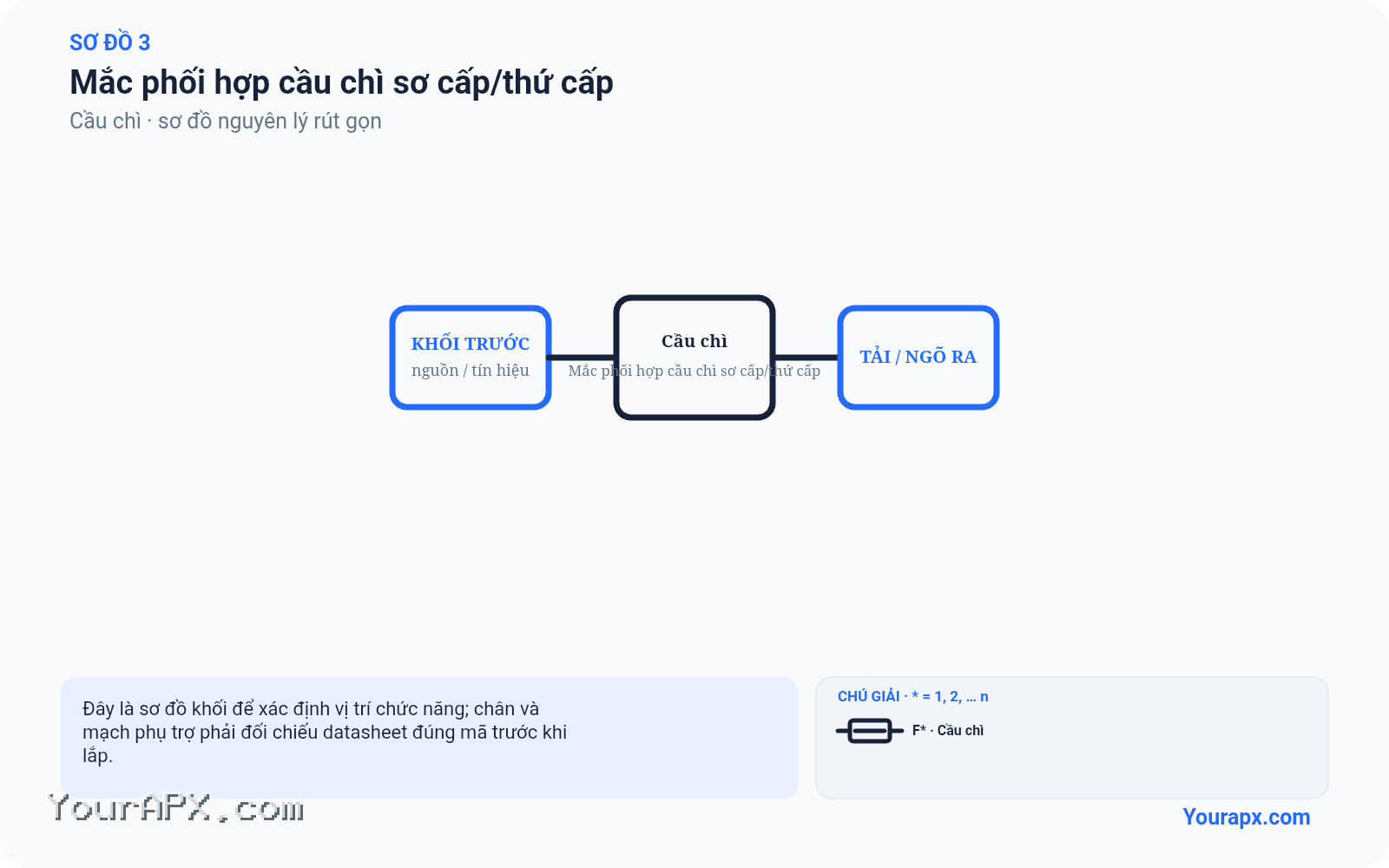

3. Mắc phối hợp cầu chì sơ cấp/thứ cấp
Các cấp phải phối hợp chọn lọc theo đặc tuyến thời gian-dòng và khả năng cắt.
8. Ví dụ tính toán và ứng dụng
Cầu chì 2 A không nhất thiết đứt ngay ở 2,1 A; thời gian đứt phải đọc trên đường cong time-current của đúng mã.
9. Cách đọc mã và datasheet
Đọc time-current curve, breaking capacity, I²t, điện áp, derating nhiệt và tiêu chuẩn an toàn.
10. Cách đo và kiểm tra trên bo mạch
- Ngắt nguồn và đo thông mạch
- Không nối tắt cầu chì để thử
- Xác định nguyên nhân quá dòng trước khi thay
Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.
11. Dạng hư hỏng và nguyên nhân
Dấu hiệu thường gặp
- Đứt đúng do quá dòng
- Đứt lão hóa do chu kỳ xung
- Tiếp xúc đế cầu chì kém
Nguyên nhân có cơ sở kỹ thuật
- Xung hoặc dòng vượt khả năng
- Chọn sai định mức
- Nhiệt độ cao
- Phối hợp bảo vệ không đúng
Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.
12. Cách lựa chọn linh kiện thay thế
- Đúng dòng và điện áp
- Đúng nhanh/chậm
- Khả năng cắt không thấp hơn
- Đúng I²t và kích thước
- Không thay bằng dây nối
13. Câu hỏi thường gặp
Có thể đo Cầu chì trực tiếp trên bo mạch không?
Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.
Có thể dùng linh kiện có thông số cao hơn để thay thế không?
Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.
Tài liệu kỹ thuật dùng để đối chiếu
Phần cấu tạo, nguyên lý, thông số, cách mắc và phương pháp đo kiểm trong bài được biên soạn trên cơ sở các tài liệu kỹ thuật nội bộ dưới đây. Nội dung đã được diễn giải bằng tiếng Việt cho mục đích đào tạo, không sao chép nguyên văn. Ảnh nguồn chỉ được đưa vào bài sau khi đã kiểm tra trực quan và tạo bản trình bày tiếng Việt; ảnh chưa đạt yêu cầu tiếp tục chỉ dùng để nghiên cứu.
- [1] Practical Electronics for Inventors — trang 138.
- [2] The Illustrated dictionary of electronics — trang 117.
- [3] DOE Fundamentals Handbook, Electrical Science vol 4 — trang 117.
- [4] Electrical Engineering Dictionary (PA Laplante,CRC) — trang 121.
- [5] The Illustrated dictionary of electronics — trang 554.
14. Kết luận
Muốn sử dụng Cầu chì đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
