Biến áp xung và biến áp nguồn là gì? Ký hiệu, cách mắc, cách đo và ứng dụng

Biến áp xung và biến áp nguồn thuộc nhóm biến áp. Biến áp xung và biến áp nguồn truyền năng lượng giữa các cuộn dây qua từ trường, dùng để biến đổi điện áp, phối hợp trở kháng hoặc cách ly.

1. Biến áp xung và biến áp nguồn là gì và có vai trò gì?

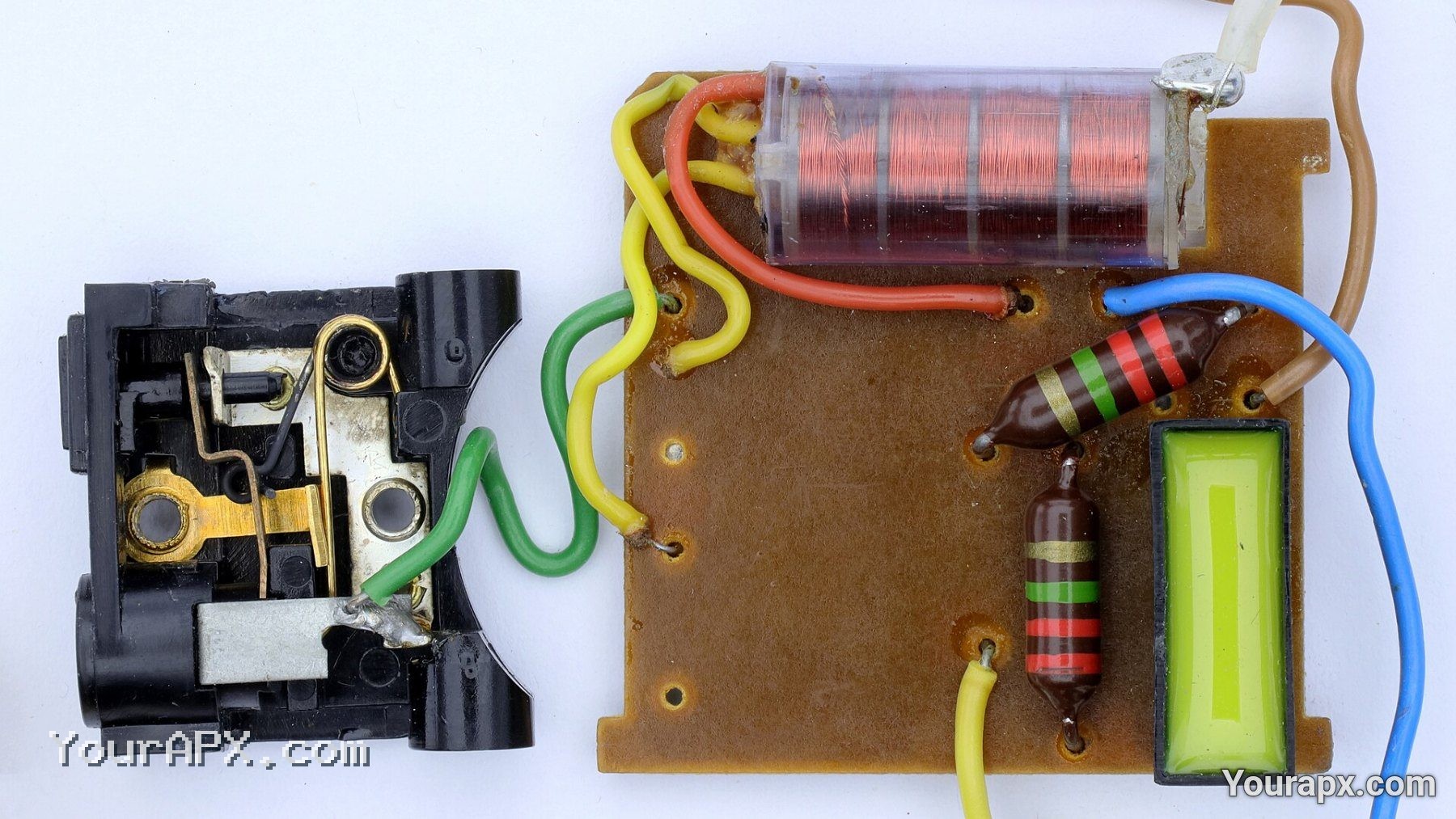

Biến áp xung và biến áp nguồn truyền năng lượng giữa các cuộn dây qua từ trường, dùng để biến đổi điện áp, phối hợp trở kháng hoặc cách ly.

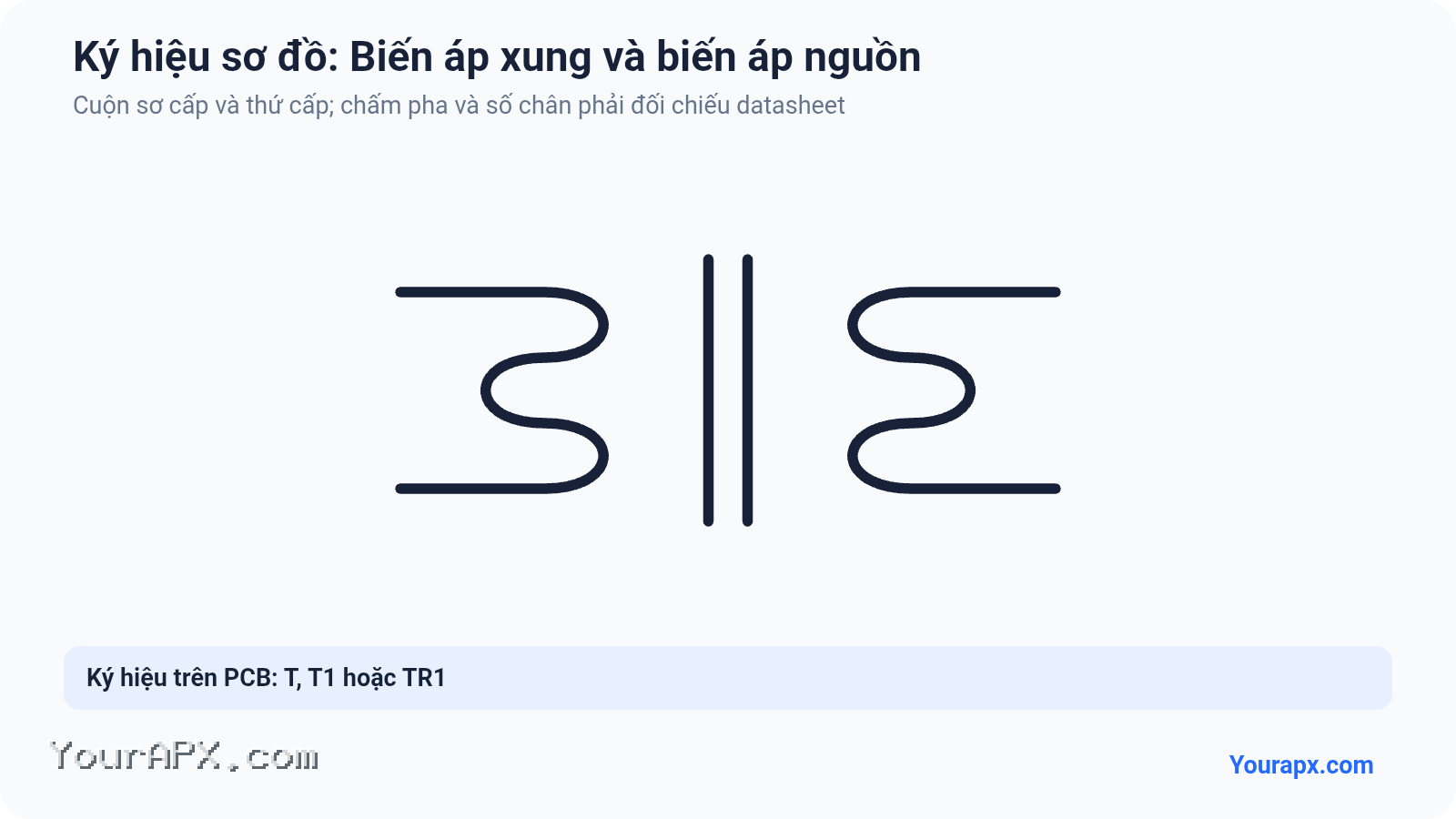

2. Ký hiệu Biến áp xung và biến áp nguồn trong sơ đồ mạch điện

Ký hiệu gồm từ hai cuộn dây; dấu chấm thể hiện quan hệ pha và các vạch lõi biểu diễn vật liệu từ. Cần xác định đúng cuộn sơ cấp/thứ cấp.

Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.

3. Cấu tạo, hình dạng và các kiểu package

Dây dẫn quấn trên lõi không khí, ferrite hoặc vật liệu từ. Số vòng, khe hở lõi, tiết diện dây và vật liệu quyết định độ tự cảm, bão hòa và tổn hao.

• Cuộn dây xuyên lỗ
• SMD shielded/unshielded

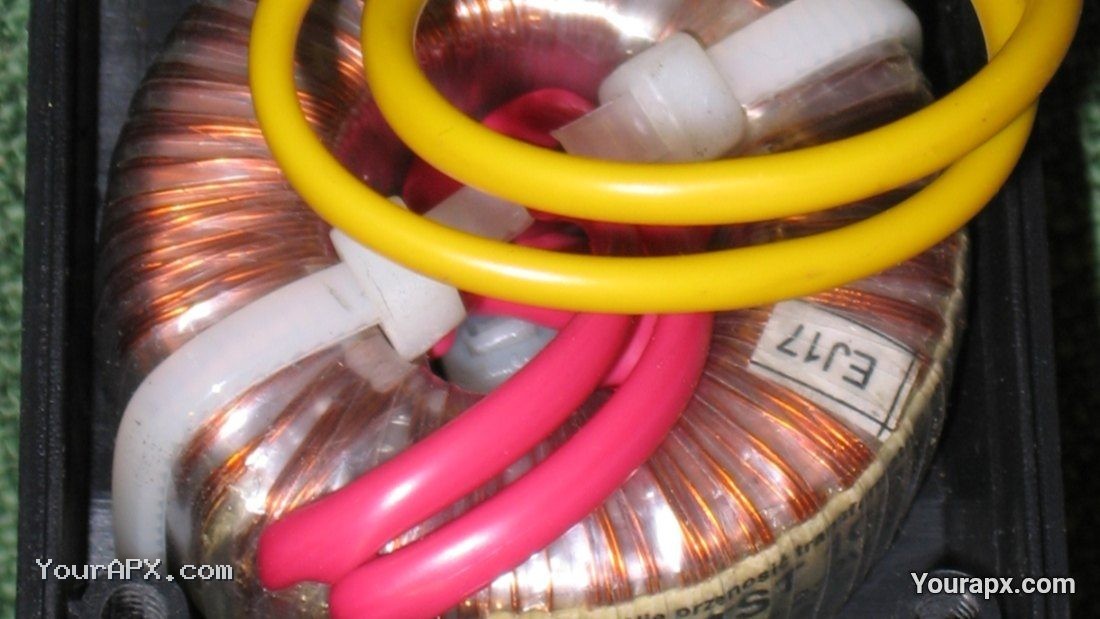

• Toroid
• Common-mode choke

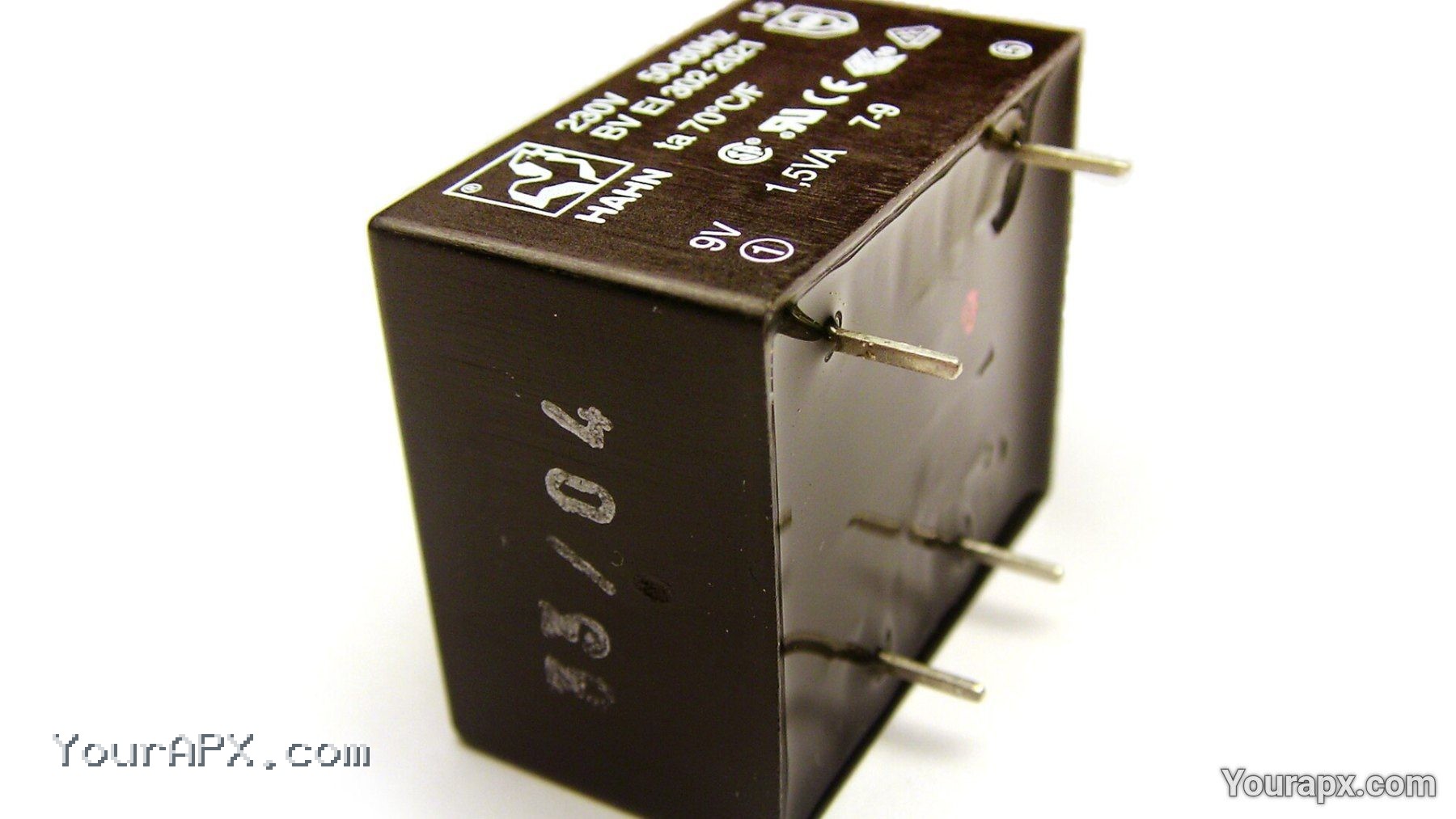

• Biến áp EI/EE/ETD/RM hoặc planar

Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.

4. Các chủng loại phổ biến

• Hạ áp/tăng áp
• Cách ly
• Xung
• Đo lường
• Flyback/forward

5. Các thông số kỹ thuật cần hiểu

• Tỷ số vòng dây
• Điện áp/công suất
• Tần số
• Độ tự cảm từ hóa
• Cách điện
• Tổn hao

Đọc điều kiện đo độ tự cảm, DCR, dòng bão hòa/RMS, tổn hao theo tần số, nhiệt độ; với biến áp đọc tỷ số, pinout, dấu chấm pha và cách điện.

6. Công thức toán học và vật lý

• U₁/U₂ ≈ N₁/N₂
• I₁/I₂ ≈ N₂/N₁
• η = P_ra/P_vào×100%

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc Biến áp xung và biến áp nguồn trong mạch điện tử

Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.

1. Mắc hạ áp hoặc tăng áp

Nguồn AC/xung vào sơ cấp, tải ở thứ cấp; tỷ số điện áp gần bằng tỷ số vòng dây trong điều kiện lý tưởng.

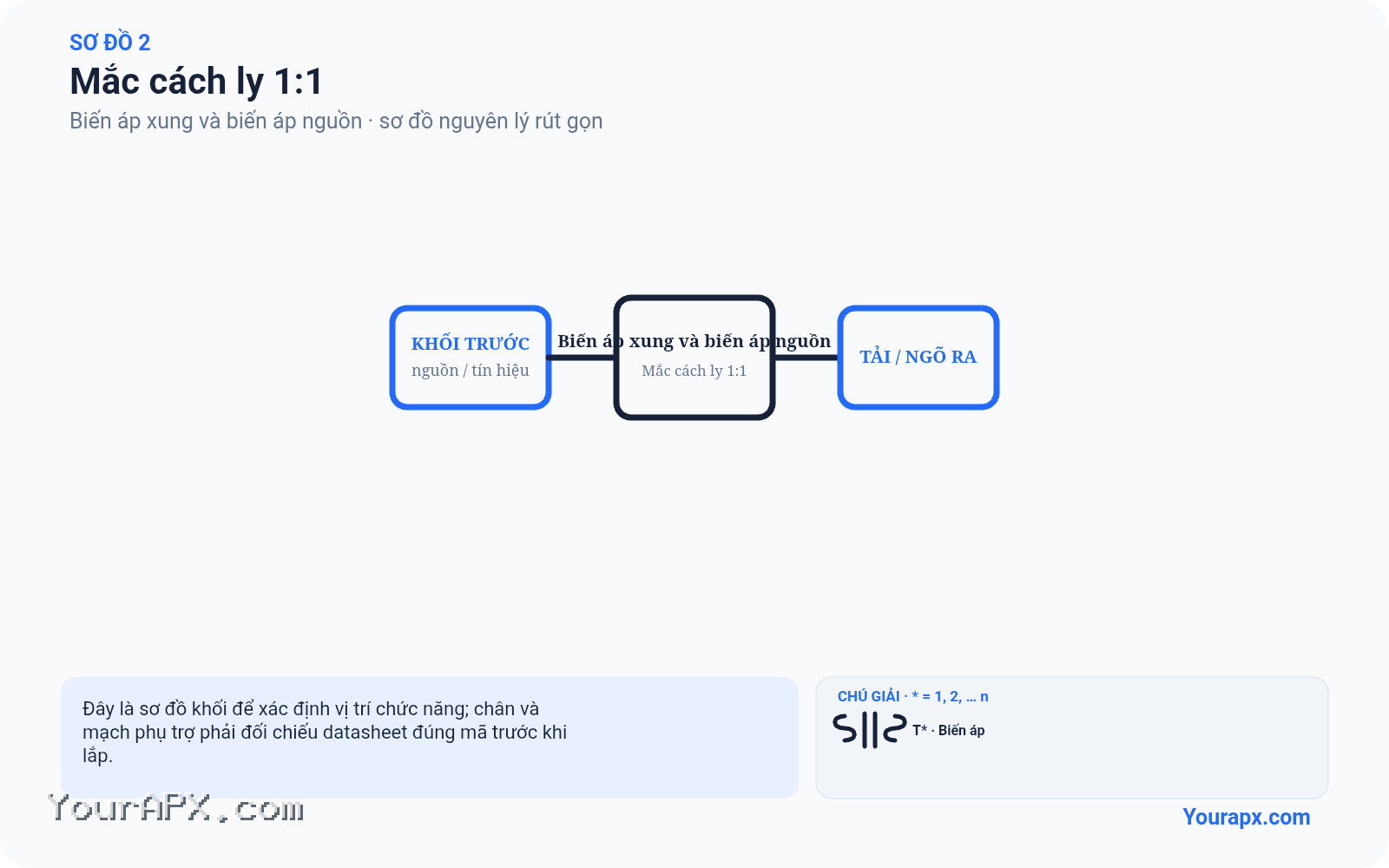

2. Mắc cách ly 1:1

Tỷ số gần 1:1 nhưng hai phía cách ly điện; phải tuân thủ khoảng cách và an toàn cách điện.

3. Mắc nhiều cuộn nối tiếp/song song

Cuộn phải đúng pha và cùng thông số; nối sai pha có thể triệt tiêu điện áp hoặc gây dòng lớn.

4. Mắc flyback/forward/push-pull

Cách mắc phụ thuộc topology nguồn xung, dấu chấm pha và mạch kẹp; không thay biến áp chỉ theo kích thước.

8. Ví dụ tính toán và ứng dụng

Biến áp lý tưởng có N1/N2 = 10, cấp 220 V AC sẽ cho khoảng 22 V AC không tải; điện áp thực tế giảm theo tổn hao và tải.

9. Cách đọc mã và datasheet

Đọc điều kiện đo độ tự cảm, DCR, dòng bão hòa/RMS, tổn hao theo tần số, nhiệt độ; với biến áp đọc tỷ số, pinout, dấu chấm pha và cách điện.

10. Cách đo và kiểm tra trên bo mạch

1. Đo thông mạch và DCR
2. Đo độ tự cảm bằng LCR meter tại tần số phù hợp
3. Kiểm tra chập vòng bằng thiết bị chuyên dụng
4. Với biến áp, xác định tỷ số và cách điện ở mức thử an toàn

Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu thường gặp

• Đứt cuộn
• Chập vòng
• Lõi nứt hoặc khe hở thay đổi
• Bão hòa sớm
• Cách điện suy giảm

Nguyên nhân có cơ sở kỹ thuật

• Quá dòng hoặc quá nhiệt
• Tần số làm việc sai
• Xung áp
• Rung cơ học
• Ẩm và lão hóa cách điện

Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

• Độ tự cảm/tỷ số đúng
• Dòng, công suất và tần số phù hợp
• DCR và bão hòa không kém
• Đúng pha cuộn dây
• Đạt yêu cầu cách điện và kích thước

13. Câu hỏi thường gặp

Có thể đo Biến áp xung và biến áp nguồn trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.

14. Kết luận

Muốn sử dụng Biến áp xung và biến áp nguồn đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
