Biến trở và chiết áp là gì? Ký hiệu, cách mắc, cách đo và ứng dụng
Tìm hiểu Biến trở và chiết áp: ký hiệu, package, công thức, các cách mắc trong mạch, cách đo, lỗi thường gặp và lựa chọn linh kiện thay thế.
Biến trở và chiết áp thuộc nhóm điện trở điều chỉnh. Biến trở và chiết áp là điện trở có con chạy, cho phép thay đổi điện trở giữa các chân để điều chỉnh điện áp, dòng hoặc mức tín hiệu.
1. Biến trở và chiết áp là gì và có vai trò gì?
Biến trở và chiết áp là điện trở có con chạy, cho phép thay đổi điện trở giữa các chân để điều chỉnh điện áp, dòng hoặc mức tín hiệu.
2. Ký hiệu Biến trở và chiết áp trong sơ đồ mạch điện
Ký hiệu gồm phần tử điện trở và một mũi tên biểu diễn con chạy. Biến trở thường có ba chân: hai đầu dải điện trở và chân giữa là con chạy; linh kiện không phân cực.
Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.

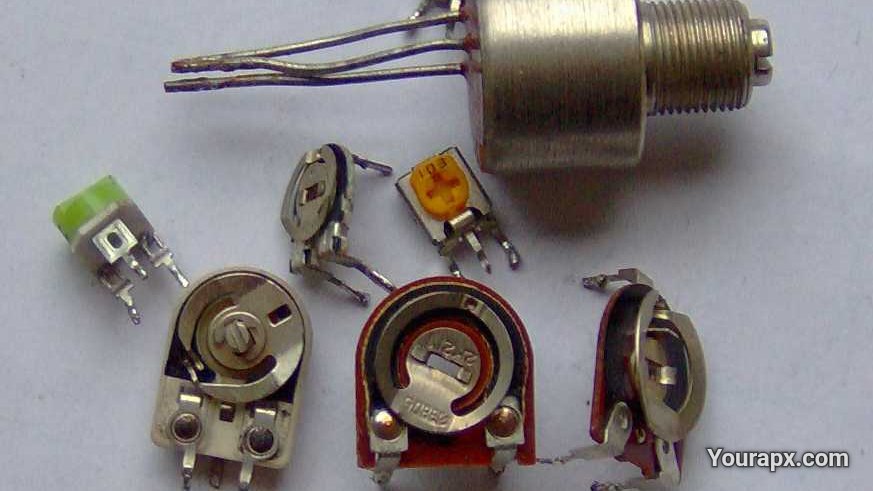

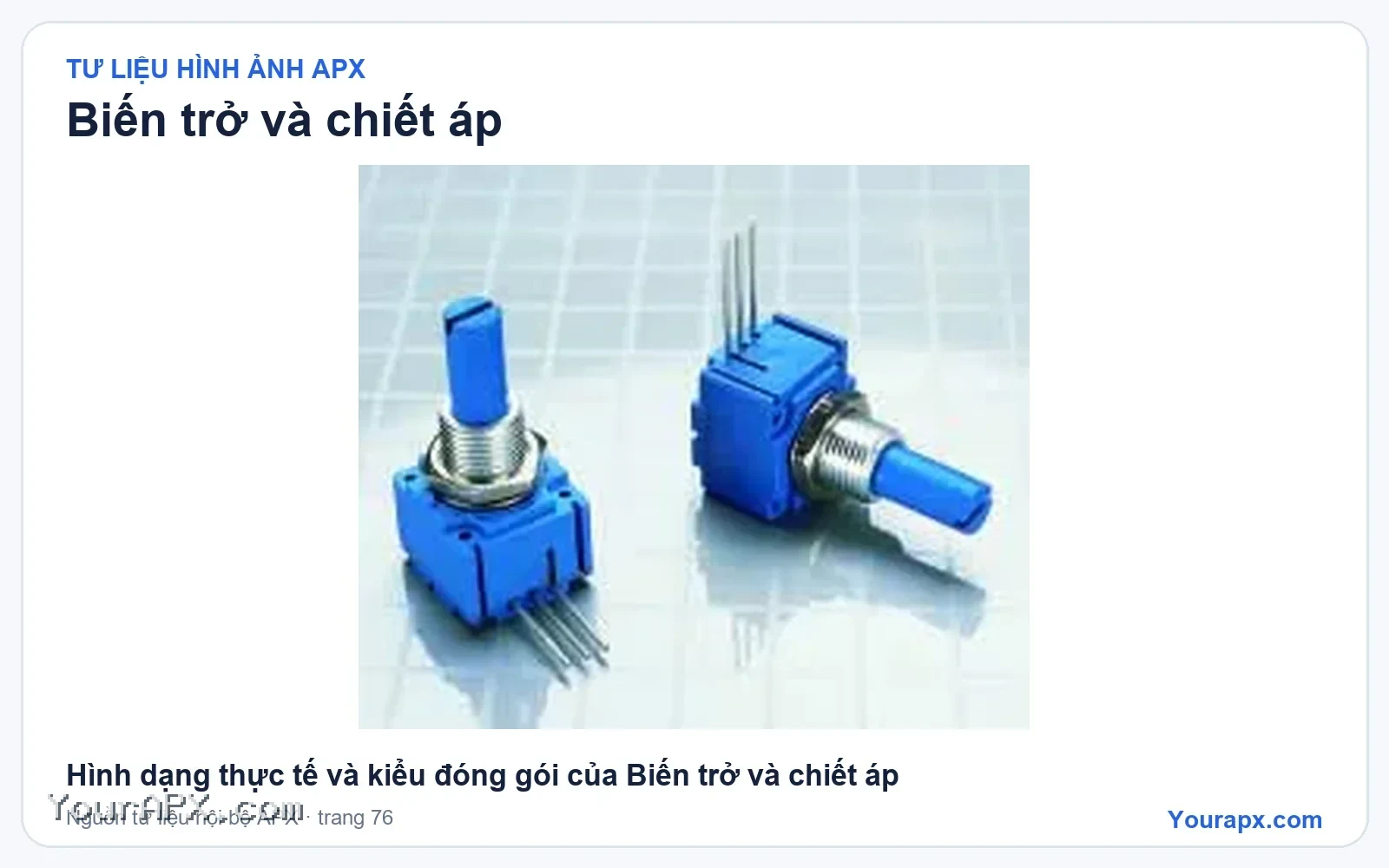

3. Cấu tạo, hình dạng và các kiểu package
Một dải điện trở bằng carbon, cermet hoặc dây quấn được tiếp xúc bởi con chạy cơ khí. Độ bền phụ thuộc vật liệu, số vòng quay và dòng qua con chạy.

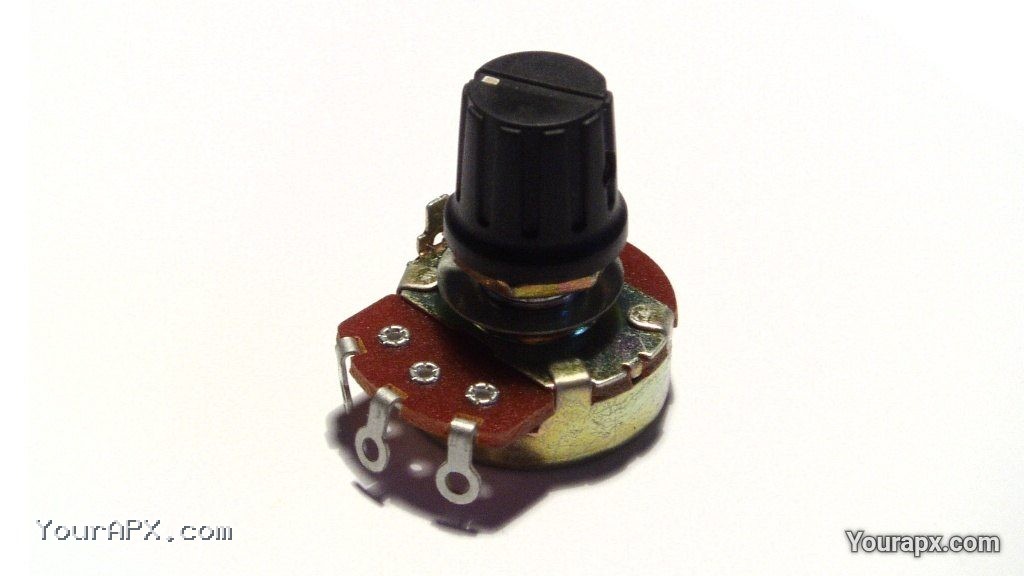

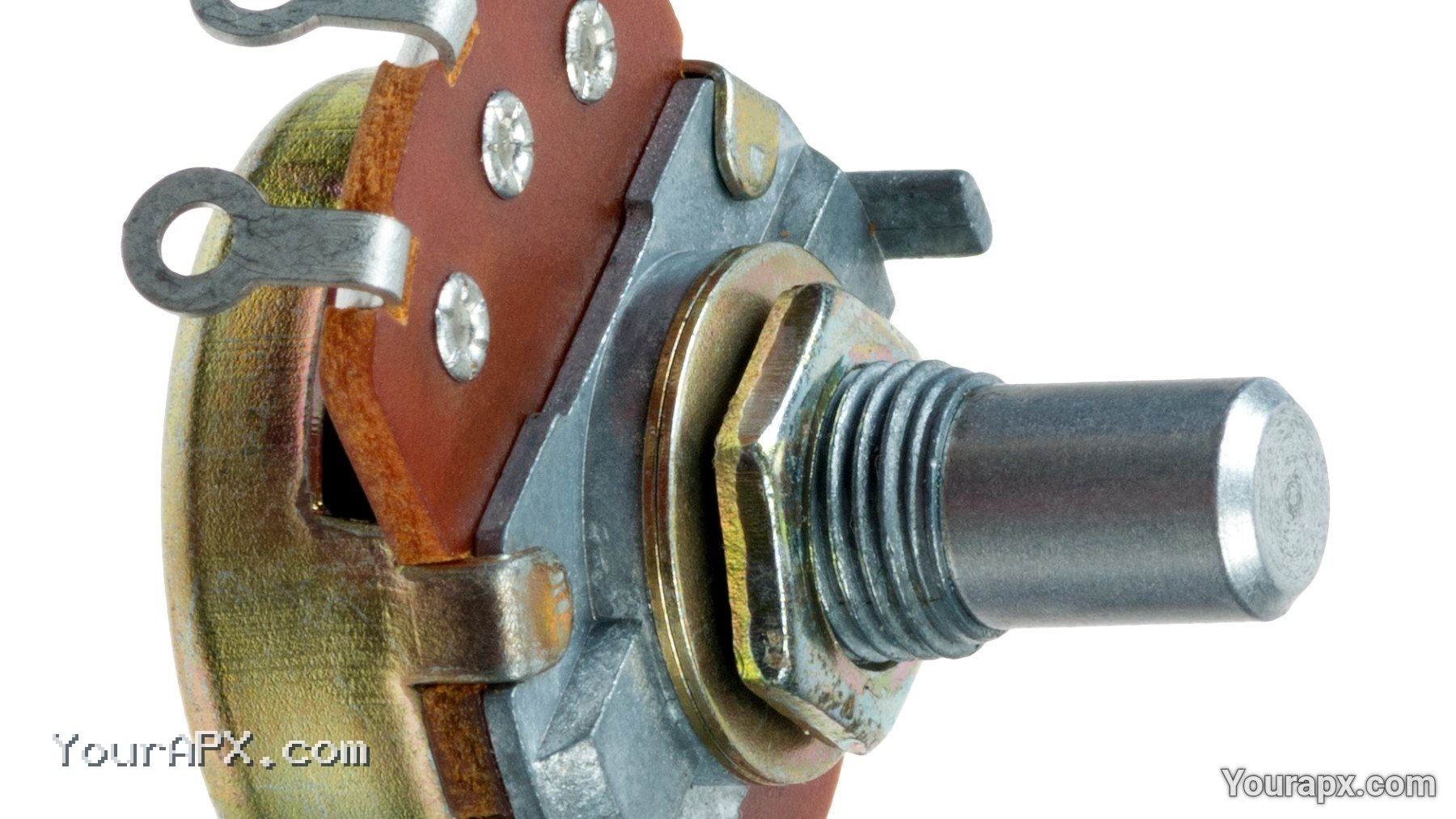

- Biến trở xoay
- Biến trở trượt
- Trimmer một vòng
- Trimmer nhiều vòng
- Biến trở SMD
Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.
4. Các chủng loại phổ biến
- Tuyến tính
- Logarit
- Một vòng
- Nhiều vòng

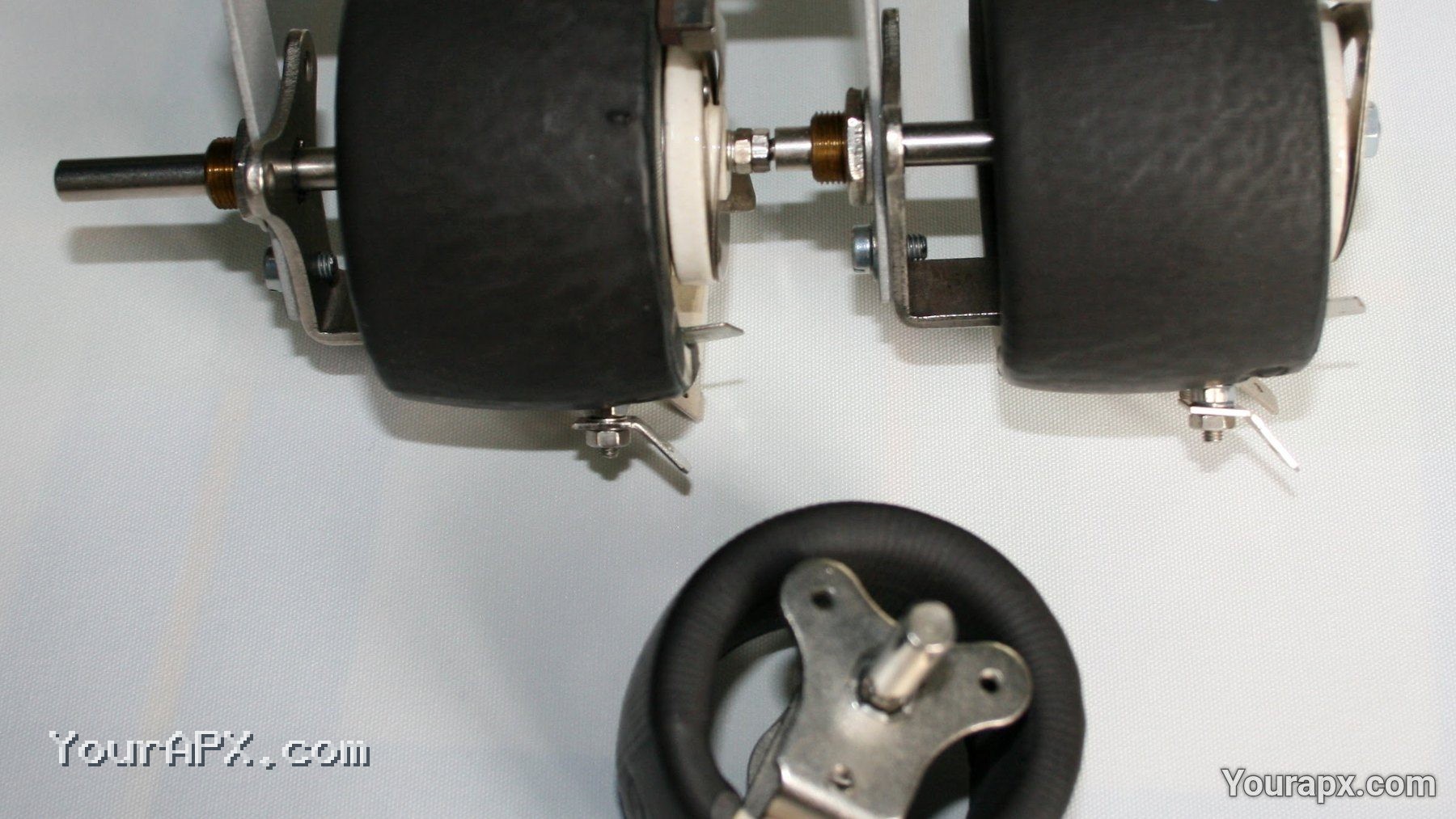

- Dây quấn công suất
5. Các thông số kỹ thuật cần hiểu
- Tổng điện trở
- Quy luật thay đổi tuyến tính/logarit
- Công suất
- Dung sai
- Góc quay và tuổi thọ cơ khí
Đọc tổng điện trở, taper, công suất, điện áp tối đa, độ phân giải, số vòng, tuổi thọ cơ khí và sơ đồ chân.
6. Công thức toán học và vật lý
- Ura ≈ Uvào × Rdưới/(Rtrên+Rdưới) khi tải có trở kháng lớn
- P = I²R
- Rtương đương phụ thuộc vị trí con chạy
Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.
7. Các cách mắc Biến trở và chiết áp trong mạch điện tử
Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.

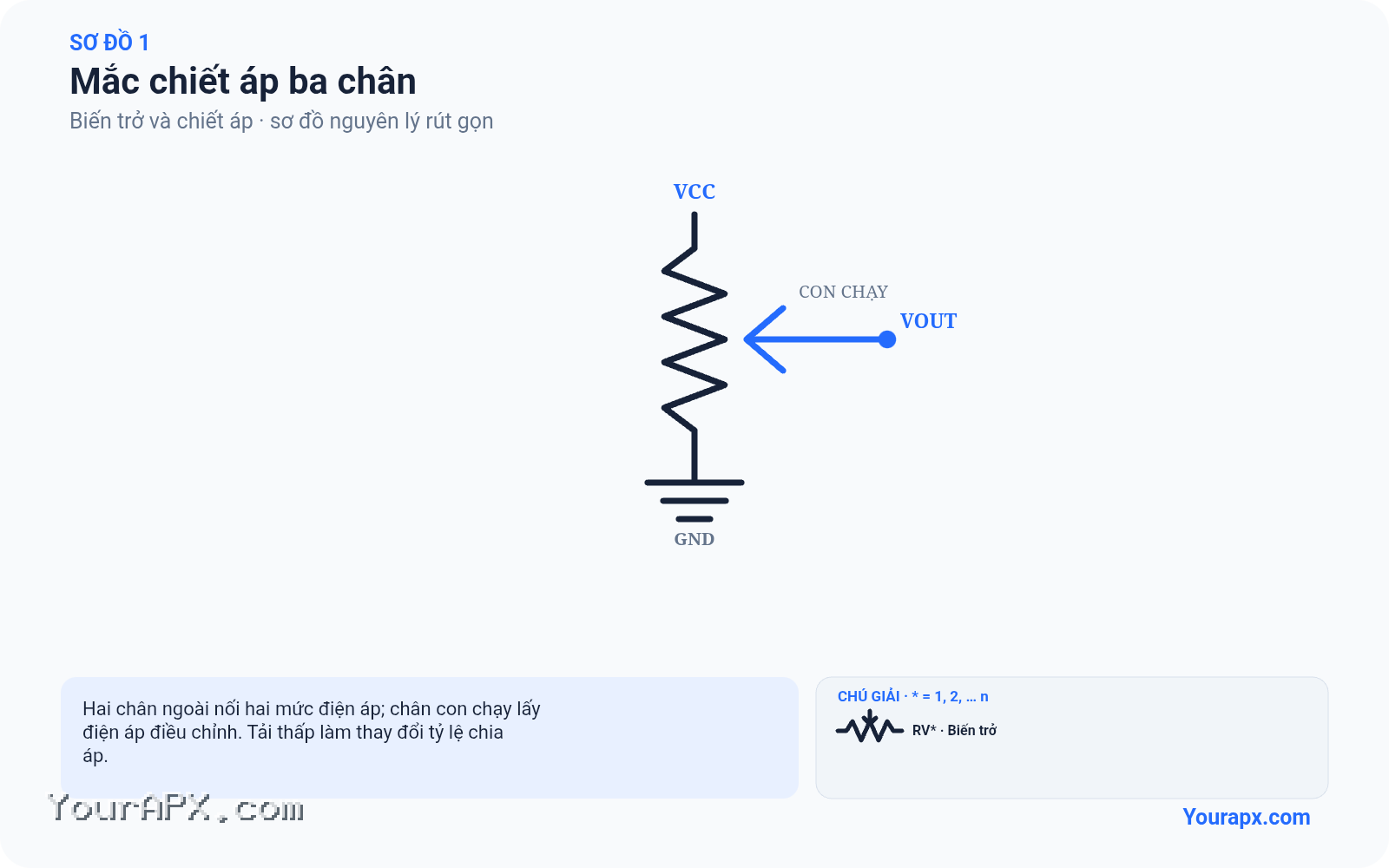

1. Mắc chiết áp ba chân
Hai đầu dải điện trở nối nguồn và mass, con chạy lấy điện áp điều chỉnh.

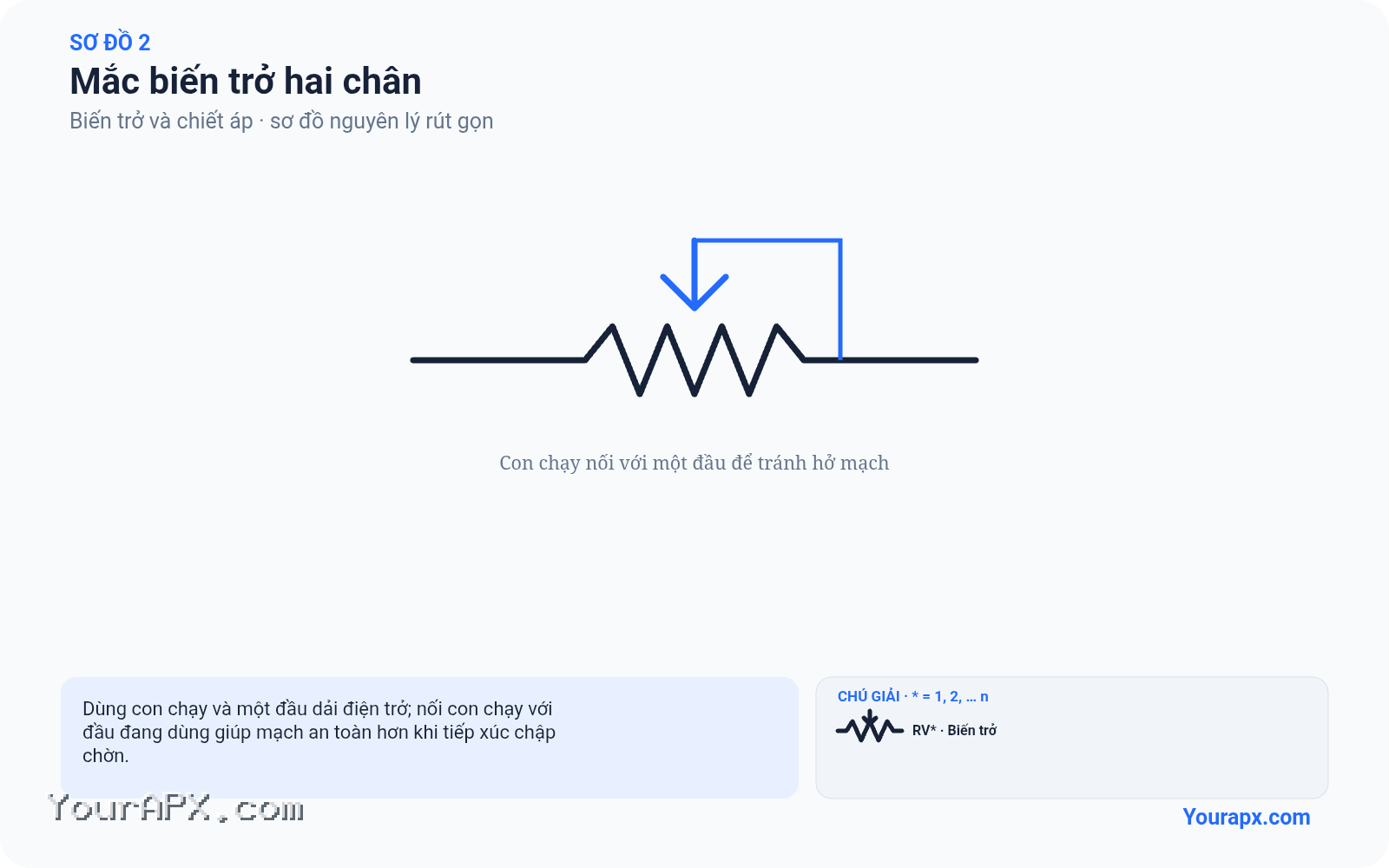

2. Mắc biến trở hai chân
Dùng con chạy và một đầu dải điện trở để tạo điện trở thay đổi; thường nối con chạy với đầu đang dùng để giảm nguy cơ hở mạch khi tiếp xúc chập chờn.

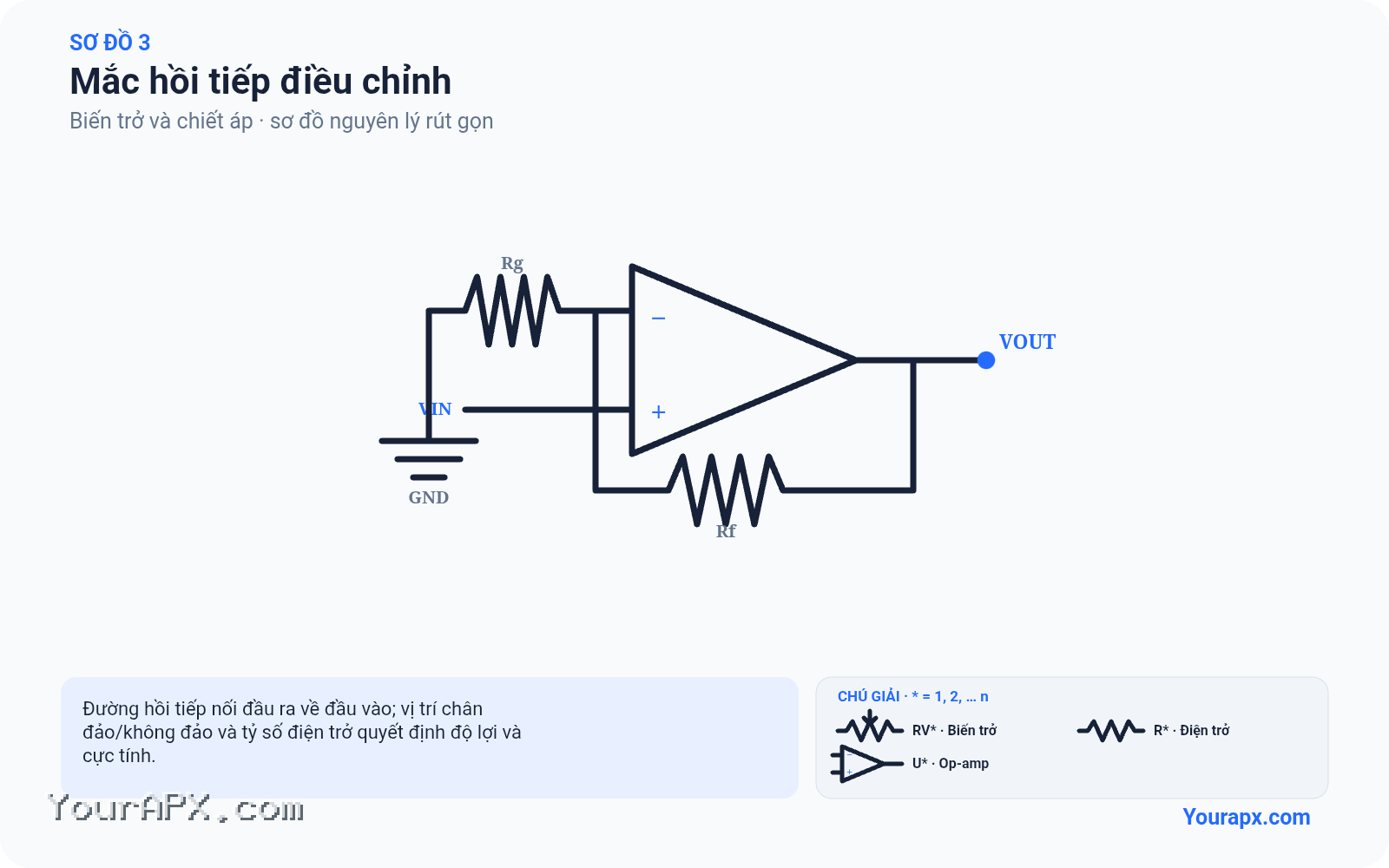

3. Mắc hồi tiếp điều chỉnh
Đặt trong mạng hồi tiếp của op-amp hoặc nguồn để chỉnh gain hay điện áp; phải giới hạn dải để tránh trạng thái nguy hiểm.
8. Ví dụ tính toán và ứng dụng
Chiết áp 10 kΩ mắc giữa 5 V và mass, con chạy ở giữa cho điện áp xấp xỉ 2,5 V khi tải có trở kháng lớn; tải thấp sẽ làm sai tỷ lệ chia áp.
9. Cách đọc mã và datasheet
Đọc tổng điện trở, taper, công suất, điện áp tối đa, độ phân giải, số vòng, tuổi thọ cơ khí và sơ đồ chân.
10. Cách đo và kiểm tra trên bo mạch
- Đo tổng điện trở giữa hai chân ngoài
- Đo từ con chạy tới từng đầu khi xoay; giá trị phải thay đổi liên tục
- Kiểm tra điểm chết, nhảy trị số và nhiễu tiếp xúc
Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.
11. Dạng hư hỏng và nguyên nhân
Dấu hiệu thường gặp
- Con chạy tiếp xúc kém
- Đứt dải điện trở
- Trị số nhảy hoặc nhiễu khi xoay
- Kẹt cơ khí
Nguyên nhân có cơ sở kỹ thuật
- Mài mòn
- Bụi và oxy hóa
- Dòng qua con chạy quá lớn
- Tác động cơ khí
Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.
12. Cách lựa chọn linh kiện thay thế
- Đúng tổng điện trở và quy luật tuyến tính/logarit
- Đúng sơ đồ chân và kích thước
- Công suất và góc quay phù hợp
- Không thay trimmer chính xác bằng loại một vòng nếu mạch cần hiệu chỉnh tinh
13. Câu hỏi thường gặp
Có thể đo Biến trở và chiết áp trực tiếp trên bo mạch không?
Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.
Có thể dùng linh kiện có thông số cao hơn để thay thế không?
Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.
Tài liệu kỹ thuật dùng để đối chiếu
Phần cấu tạo, nguyên lý, thông số, cách mắc và phương pháp đo kiểm trong bài được biên soạn trên cơ sở các tài liệu kỹ thuật nội bộ dưới đây. Nội dung đã được diễn giải bằng tiếng Việt cho mục đích đào tạo, không sao chép nguyên văn. Ảnh nguồn chỉ được đưa vào bài sau khi đã kiểm tra trực quan và tạo bản trình bày tiếng Việt; ảnh chưa đạt yêu cầu tiếp tục chỉ dùng để nghiên cứu.
- [1] Electrical Circuits — trang 1982.
- [2] Circuit Analysis Theory And Practice — trang 76.
- [3] Newnes Industrial Control Wiring Guide — trang 18.
- [4] Electrical Circuits — trang 1981.
- [5] McGraw-Hill.Teach Yourself Electricity and ElectronicsEbook-FLY — trang 136.
- [6] Industrial electronics for engineers, chemists, and technicians — trang 262.
- [7] The Illustrated dictionary of electronics — trang 197.
- [8] McGraw Hill-Principles and applications of Electrical Engineering — trang 850.
14. Kết luận
Muốn sử dụng Biến trở và chiết áp đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
