Quang trở LDR là gì? Ký hiệu, cách mắc, cách đo và ứng dụng

Quang trở LDR thuộc nhóm cảm biến điện trở. Quang trở LDR thay đổi điện trở theo nhiệt độ hoặc ánh sáng tùy đúng chủng loại. Đây không phải điện trở cố định, vì vậy đặc tuyến phải lấy từ datasheet.

1. Quang trở LDR là gì và có vai trò gì?

Quang trở LDR thay đổi điện trở theo nhiệt độ hoặc ánh sáng tùy đúng chủng loại. Đây không phải điện trở cố định, vì vậy đặc tuyến phải lấy từ datasheet.

2. Ký hiệu Quang trở LDR trong sơ đồ mạch điện

Ký hiệu gồm điện trở kèm dấu chỉ đại lượng tác động. NTC/PTC thường không phân cực; cần phân biệt với varistor và điện trở cố định.

Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.

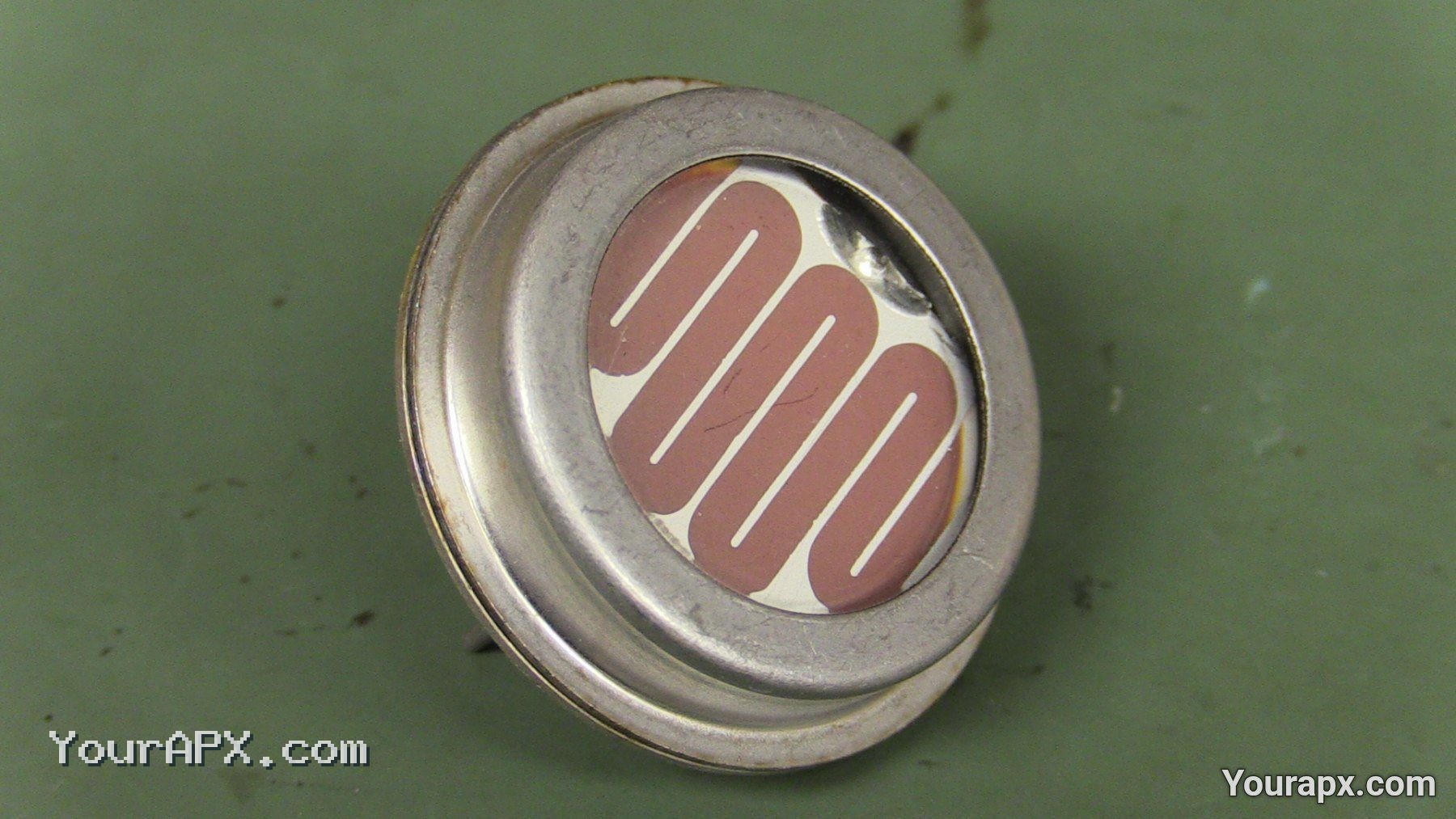

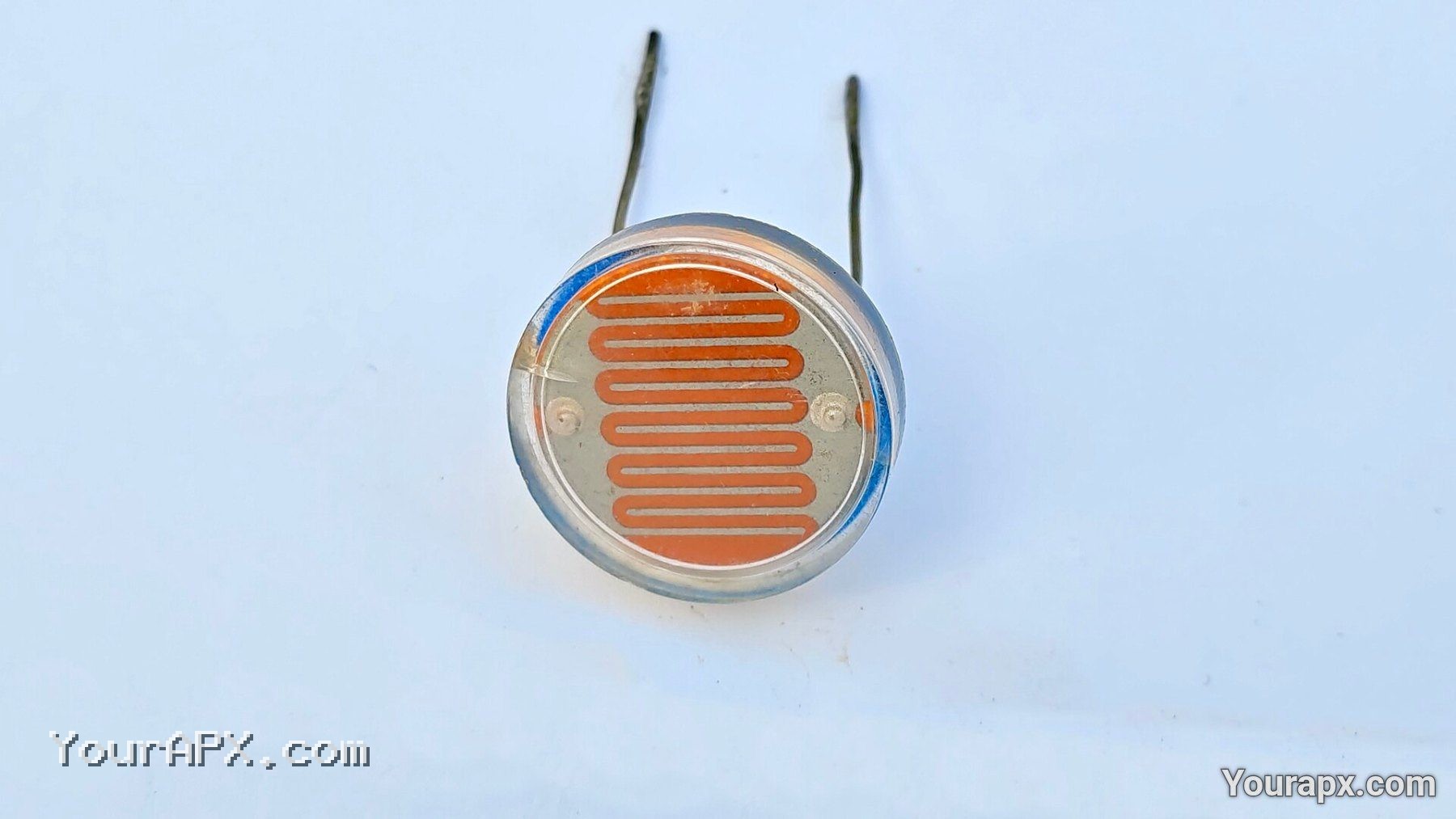

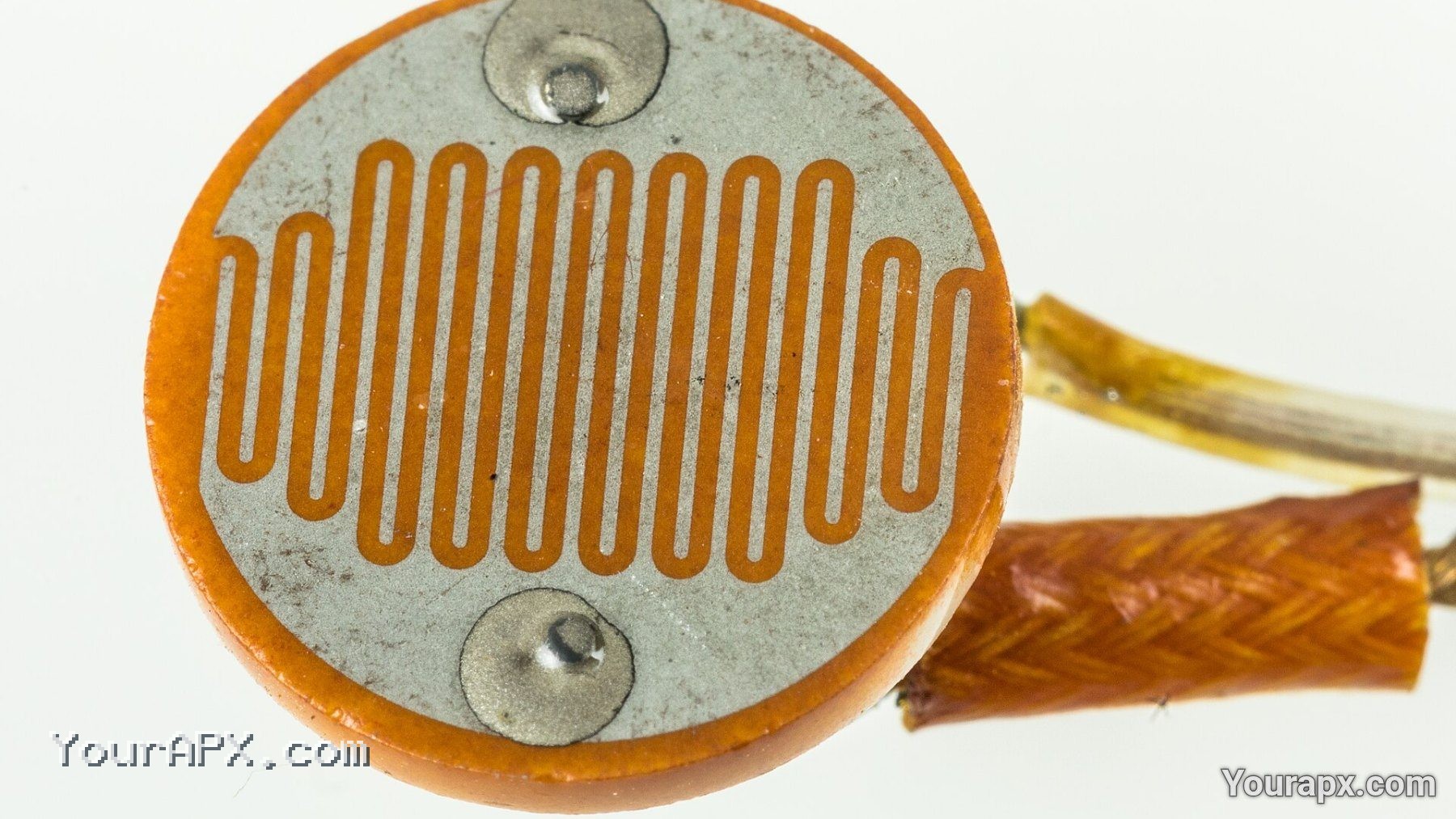

3. Cấu tạo, hình dạng và các kiểu package

Vật liệu nhạy nhiệt hoặc quang tạo ra quan hệ phi tuyến giữa điện trở và đại lượng cần đo.

• Dạng hạt hoặc đĩa xuyên lỗ
• Dạng đầu dò bọc kim loại
• Dạng SMD
• Dạng cảm biến quang

Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.

4. Các chủng loại phổ biến

• NTC
• PTC
• LDR/quang trở
• Cảm biến chính xác theo bảng đặc tuyến

5. Các thông số kỹ thuật cần hiểu

• Điện trở tại điều kiện tham chiếu
• Hệ số đặc tuyến
• Dải nhiệt độ hoặc quang phổ
• Công suất tự nung
• Thời gian đáp ứng

Đọc trị số tham chiếu, dung sai, hệ số B hoặc đặc tuyến R–T/R–lux, hằng số nhiệt, thời gian đáp ứng và công suất tối đa.

6. Công thức toán học và vật lý

• Mạch chia áp: U_ra = U_vào × R₂/(R₁+R₂)
• NTC gần đúng: 1/T = 1/T₀ + ln(R/R₀)/B
• P = U × I; tự nung có thể làm sai phép đo

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc Quang trở LDR trong mạch điện tử

Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.

1. Mắc chia áp

Cảm biến và điện trở chuẩn tạo điện áp phụ thuộc đại lượng đo; vị trí trên/dưới quyết định chiều biến thiên điện áp.

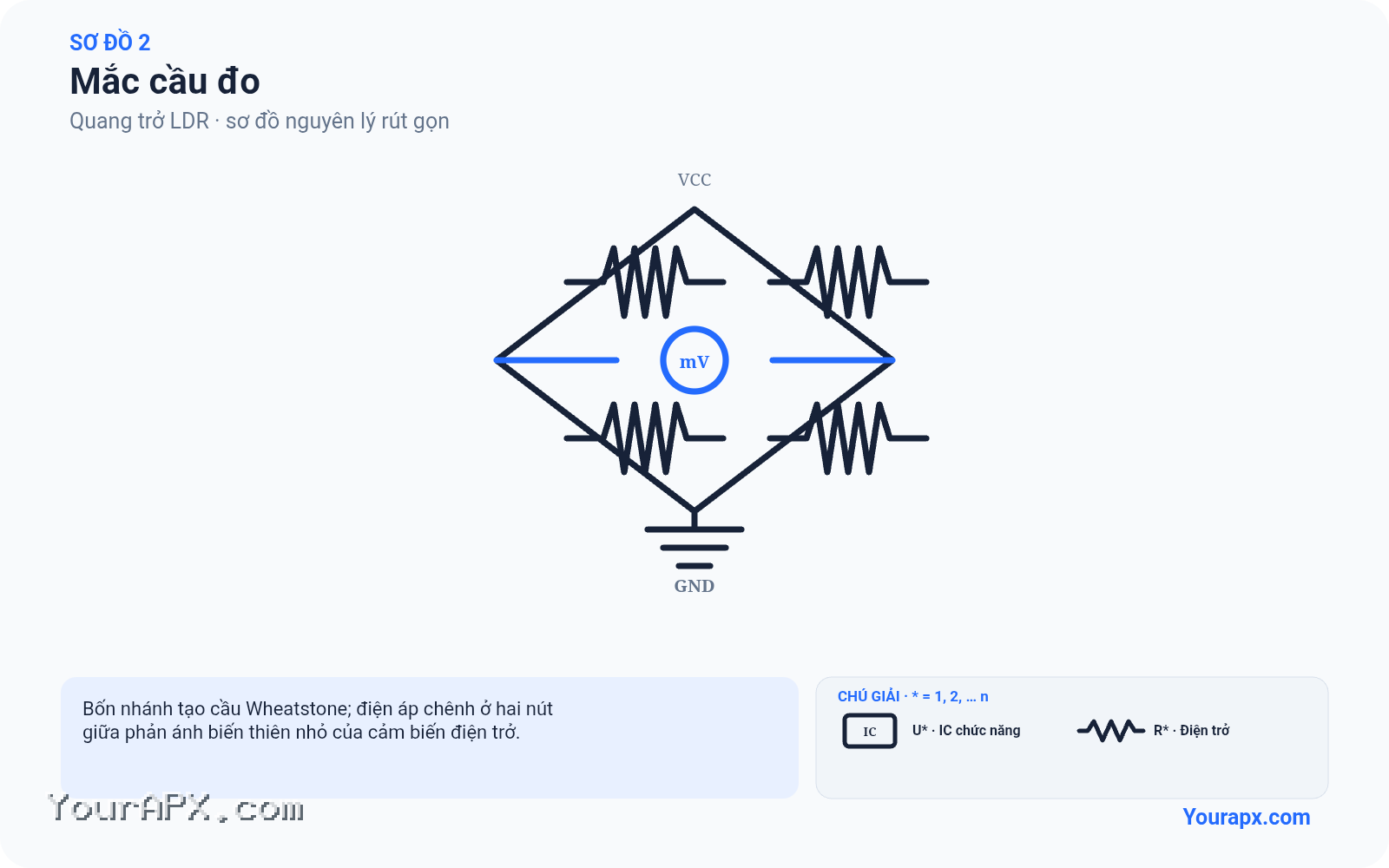

2. Mắc cầu đo

Dùng cầu Wheatstone khi cần tăng độ nhạy và đo biến thiên nhỏ.

3. Mắc hạn dòng khởi động

NTC công suất mắc nối tiếp đầu vào để hạn dòng nạp tụ; phải chọn đúng dòng và năng lượng.

4. Mắc bảo vệ tự phục hồi

PTC mắc nối tiếp tải hoặc trong mạch bảo vệ nhiệt; trạng thái phụ thuộc đúng loại PTC.

8. Ví dụ tính toán và ứng dụng

NTC 10 kΩ tại 25 °C mắc với điện trở 10 kΩ tạo cầu chia áp 5 V sẽ cho khoảng 2,5 V tại 25 °C; điện áp thay đổi theo vị trí NTC và đặc tuyến thực tế.

9. Cách đọc mã và datasheet

Đọc trị số tham chiếu, dung sai, hệ số B hoặc đặc tuyến R–T/R–lux, hằng số nhiệt, thời gian đáp ứng và công suất tối đa.

10. Cách đo và kiểm tra trên bo mạch

1. Đo điện trở tại nhiệt độ/ánh sáng đã biết
2. Tác động nhiệt hoặc ánh sáng từ từ và quan sát chiều thay đổi
3. Tránh dòng đo lớn gây tự nung

Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu thường gặp

• Đứt hoặc chập
• Trôi đặc tuyến
• Phản hồi chậm
• Nứt lớp bọc hoặc hút ẩm

Nguyên nhân có cơ sở kỹ thuật

• Quá nhiệt
• Công suất tự nung quá lớn
• Lão hóa
• Ẩm hoặc ứng suất cơ khí

Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

• Đúng loại NTC/PTC/LDR
• Đúng trị số tham chiếu và đường đặc tuyến
• Dải nhiệt độ, công suất và thời gian đáp ứng phù hợp
• Đúng package và cách tiếp xúc nhiệt

13. Câu hỏi thường gặp

Có thể đo Quang trở LDR trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.

14. Kết luận

Muốn sử dụng Quang trở LDR đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
