Cuộn cảm là gì? Ký hiệu, cách mắc, cách đo và ứng dụng
Tìm hiểu Cuộn cảm: ký hiệu, package, công thức, các cách mắc trong mạch, cách đo, lỗi thường gặp và lựa chọn linh kiện thay thế.
Cuộn cảm thuộc nhóm cuộn cảm. Cuộn cảm tích trữ năng lượng trong từ trường và chống lại sự thay đổi dòng điện, thường dùng trong lọc và nguồn xung.
1. Cuộn cảm là gì và có vai trò gì?
Cuộn cảm tích trữ năng lượng trong từ trường và chống lại sự thay đổi dòng điện, thường dùng trong lọc và nguồn xung.
2. Ký hiệu Cuộn cảm trong sơ đồ mạch điện
Ký hiệu là cuộn dây; dấu chấm hoặc lõi từ được thêm tùy cấu tạo. Cuộn cảm thường không phân cực, nhưng cuộn ghép có quy ước pha.
Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.
3. Cấu tạo, hình dạng và các kiểu package

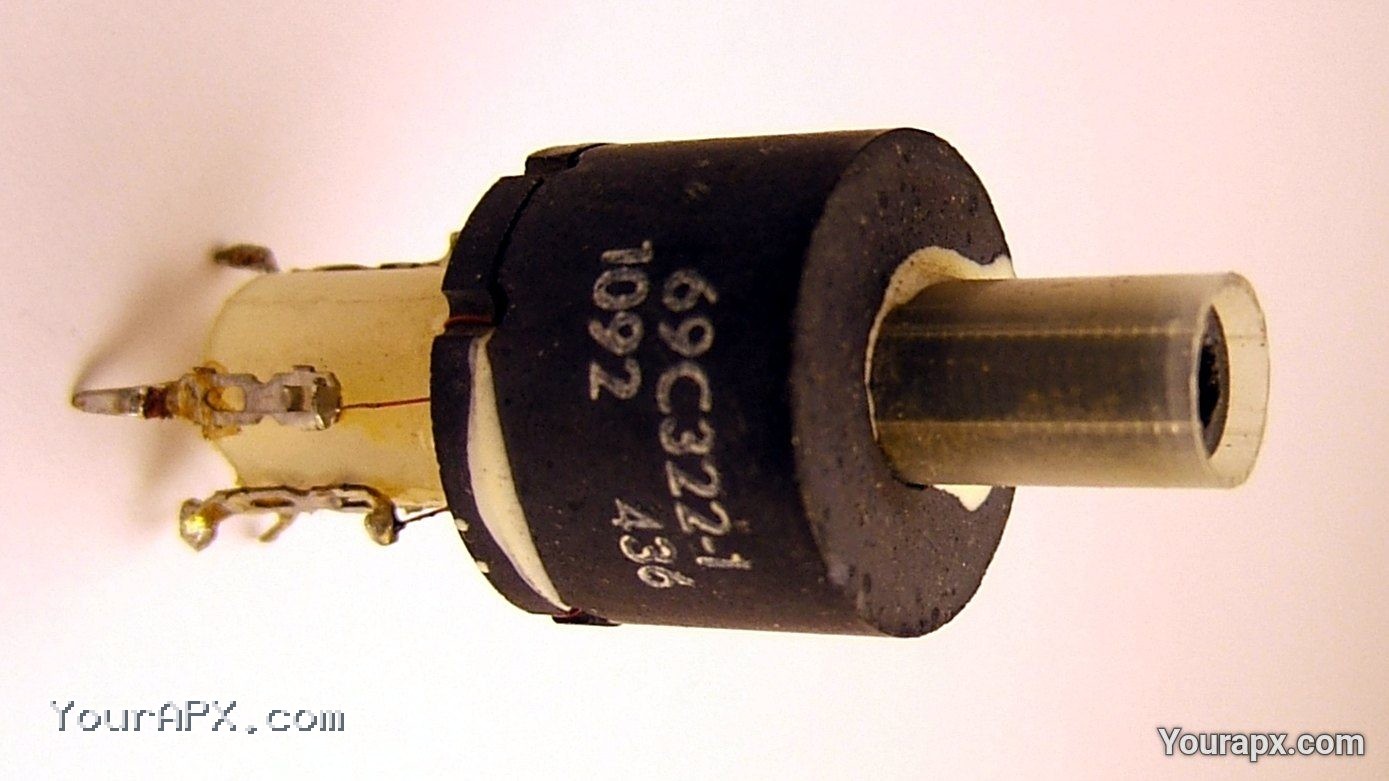

Dây dẫn quấn trên lõi không khí, ferrite hoặc vật liệu từ. Số vòng, khe hở lõi, tiết diện dây và vật liệu quyết định độ tự cảm, bão hòa và tổn hao.

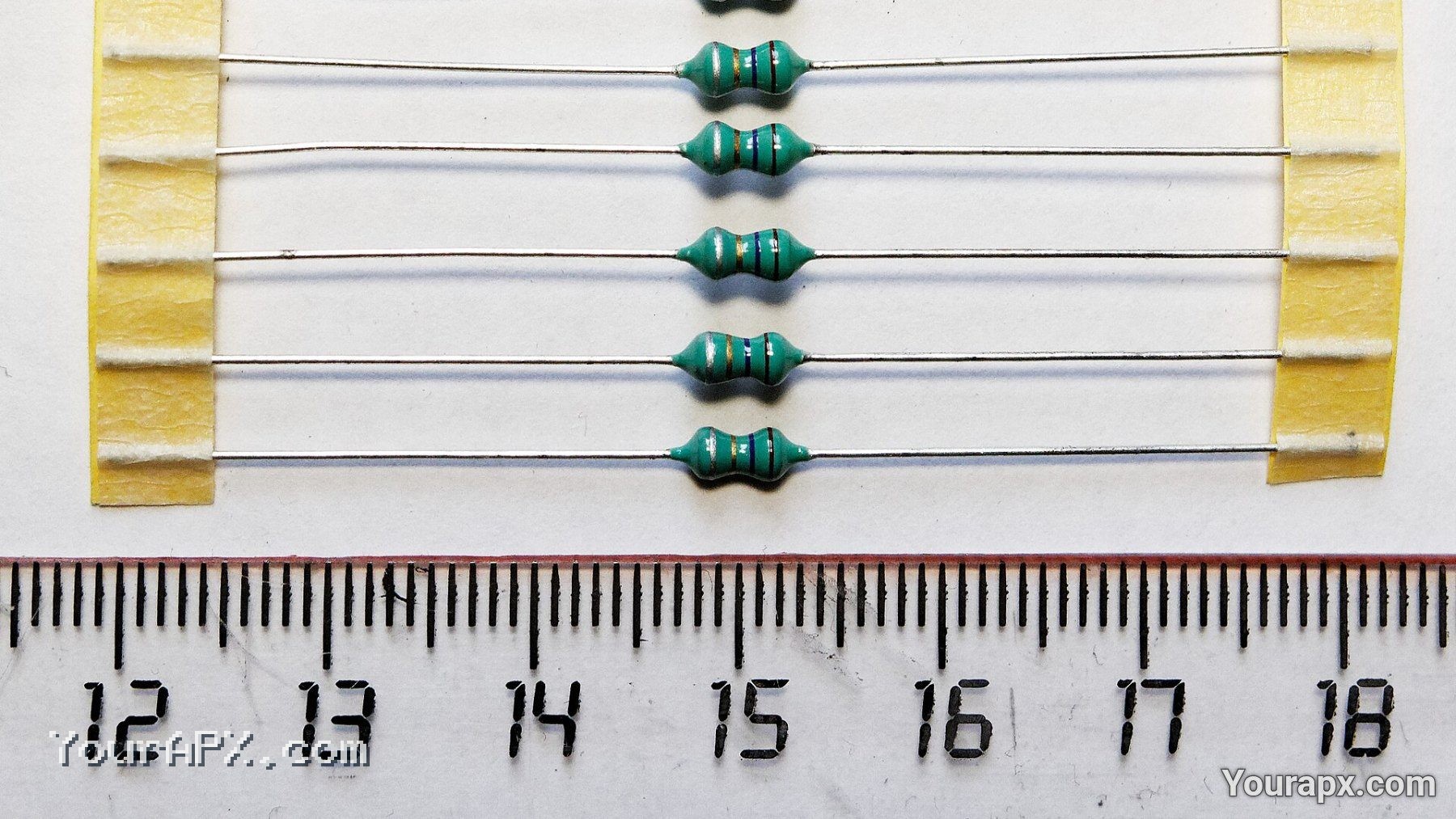

- Cuộn dây xuyên lỗ

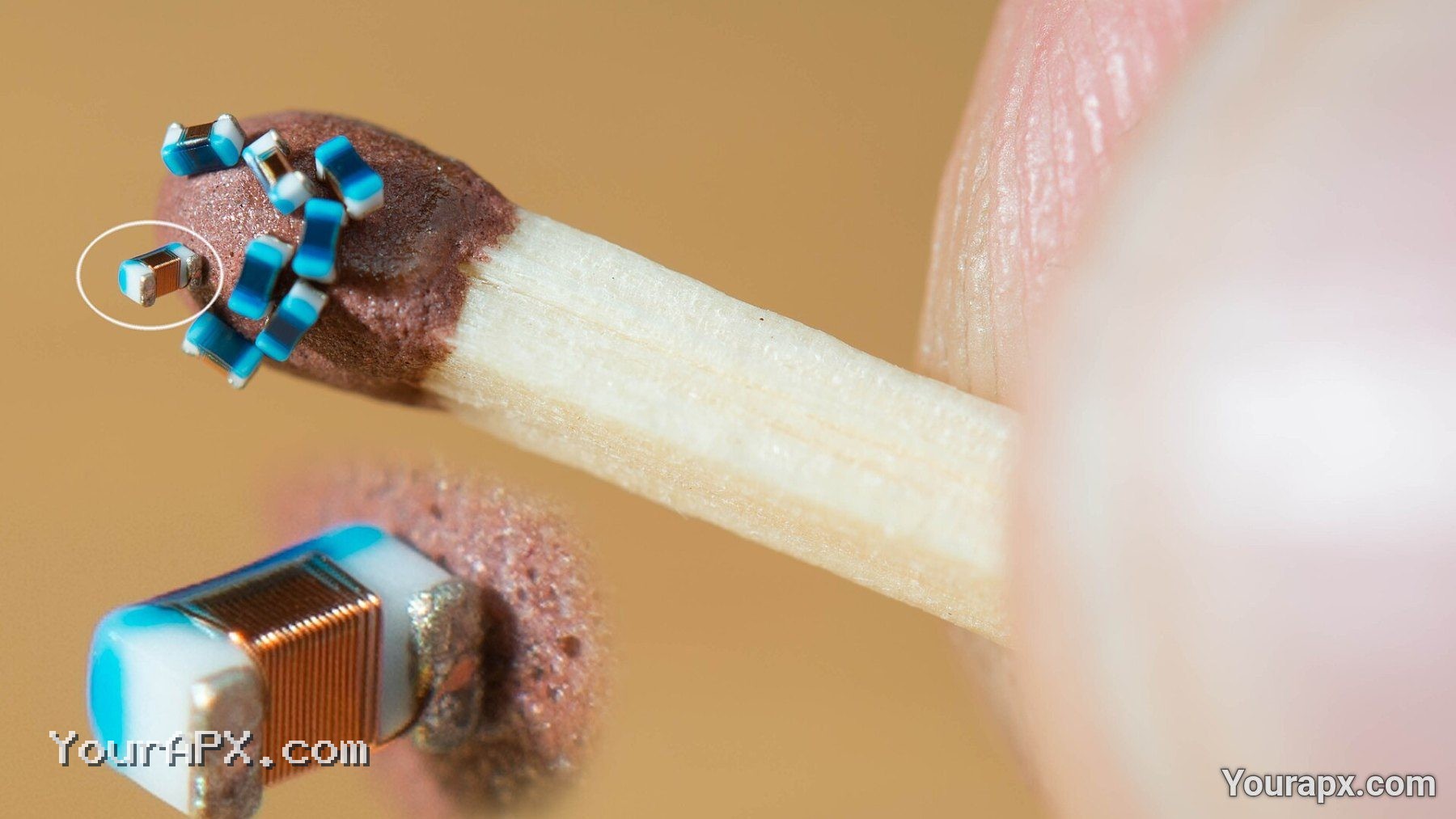

- SMD shielded/unshielded

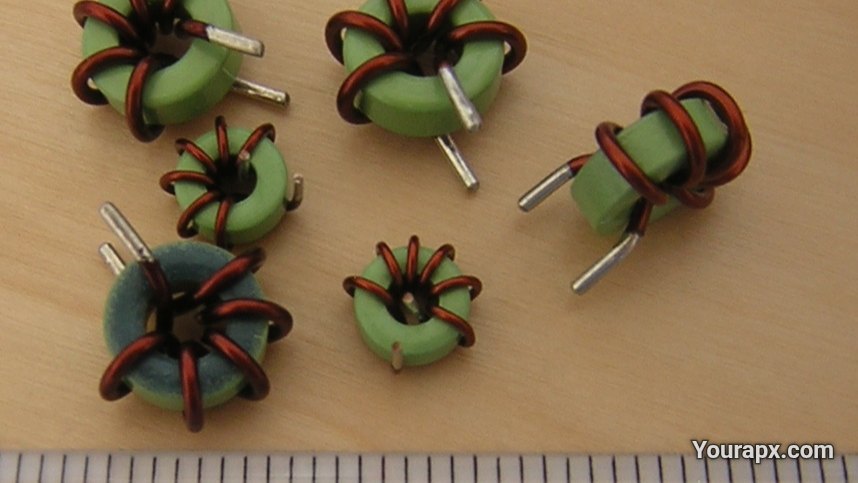

- Toroid
- Common-mode choke
- Biến áp EI/EE/ETD/RM hoặc planar
Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.
4. Các chủng loại phổ biến
- Nguồn
- RF
- Common-mode choke
- Coupled inductor
- Ferrite bead
5. Các thông số kỹ thuật cần hiểu
- Độ tự cảm
- Dòng bão hòa
- Dòng RMS
- DCR
- Tần số tự cộng hưởng
- Tổn hao lõi
Đọc điều kiện đo độ tự cảm, DCR, dòng bão hòa/RMS, tổn hao theo tần số, nhiệt độ; với biến áp đọc tỷ số, pinout, dấu chấm pha và cách điện.
6. Công thức toán học và vật lý
- u = L×di/dt
- XL = 2πfL
- W = ½LI²
- τ = L/R
Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.
7. Các cách mắc Cuộn cảm trong mạch điện tử
Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.
1. Mắc nối tiếp để lọc dòng
Cuộn cảm nằm trên đường nguồn hoặc tín hiệu, cản thành phần biến thiên nhanh.

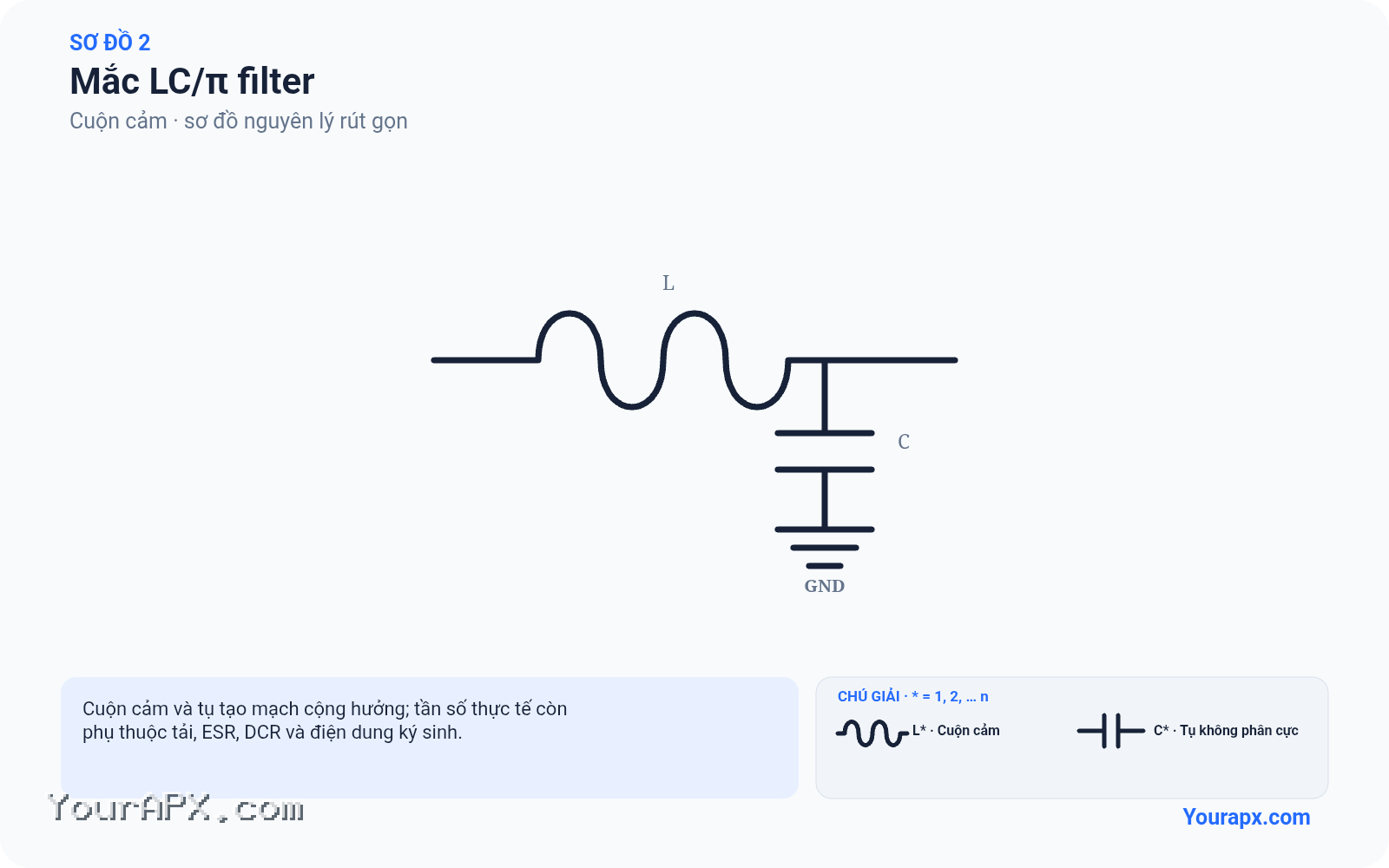

2. Mắc LC/π filter
Kết hợp tụ thành lọc LC, L-C-L hoặc C-L-C; cần xét cộng hưởng và ổn định nguồn.
3. Mắc cuộn tích trữ trong buck/boost
Cuộn cảm tích và nhả năng lượng theo chu kỳ đóng cắt; dòng bão hòa và ripple là thông số chính.

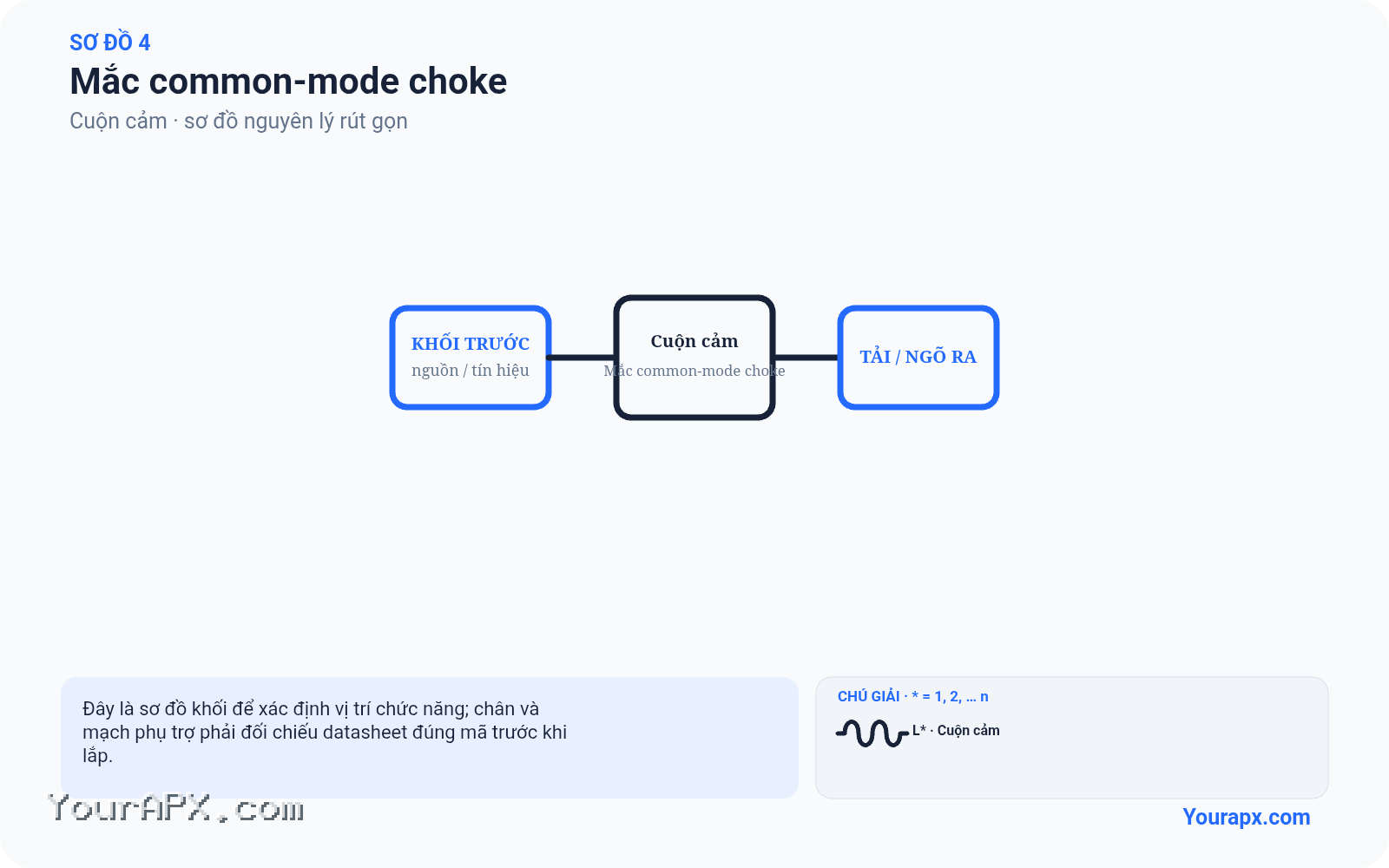

4. Mắc common-mode choke
Hai đường dòng đi qua hai cuộn ghép để cản nhiễu common-mode nhưng ít ảnh hưởng dòng vi sai.

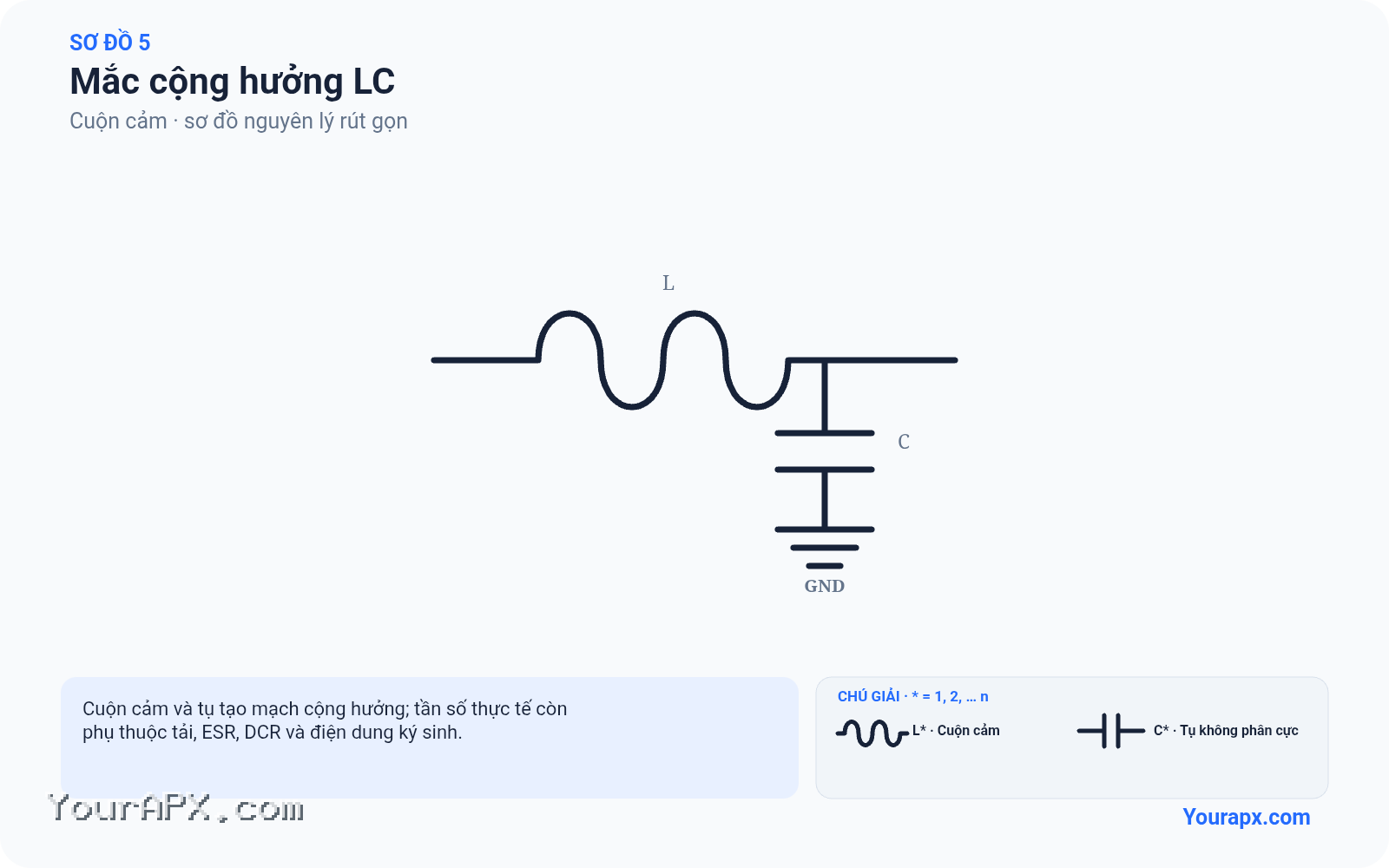

5. Mắc cộng hưởng LC
Cuộn cảm kết hợp tụ để chọn tần số. Công thức liên quan: f₀ = 1/(2π√LC).
8. Ví dụ tính toán và ứng dụng
Cuộn cảm 10 µH mang 2 A tích trữ W = ½LI² = 20 µJ; phải kiểm tra dòng bão hòa và ripple theo mạch thực tế.
9. Cách đọc mã và datasheet
Đọc điều kiện đo độ tự cảm, DCR, dòng bão hòa/RMS, tổn hao theo tần số, nhiệt độ; với biến áp đọc tỷ số, pinout, dấu chấm pha và cách điện.
10. Cách đo và kiểm tra trên bo mạch
- Đo thông mạch và DCR
- Đo độ tự cảm bằng LCR meter tại tần số phù hợp
- Kiểm tra chập vòng bằng thiết bị chuyên dụng
- Với biến áp, xác định tỷ số và cách điện ở mức thử an toàn
Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.
11. Dạng hư hỏng và nguyên nhân
Dấu hiệu thường gặp
- Đứt cuộn
- Chập vòng
- Lõi nứt hoặc khe hở thay đổi
- Bão hòa sớm
- Cách điện suy giảm
Nguyên nhân có cơ sở kỹ thuật
- Quá dòng hoặc quá nhiệt
- Tần số làm việc sai
- Xung áp
- Rung cơ học
- Ẩm và lão hóa cách điện
Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.
12. Cách lựa chọn linh kiện thay thế
- Độ tự cảm/tỷ số đúng
- Dòng, công suất và tần số phù hợp
- DCR và bão hòa không kém
- Đúng pha cuộn dây
- Đạt yêu cầu cách điện và kích thước
13. Câu hỏi thường gặp
Có thể đo Cuộn cảm trực tiếp trên bo mạch không?
Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.
Có thể dùng linh kiện có thông số cao hơn để thay thế không?
Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.
Tài liệu kỹ thuật dùng để đối chiếu
Phần cấu tạo, nguyên lý, thông số, cách mắc và phương pháp đo kiểm trong bài được biên soạn trên cơ sở các tài liệu kỹ thuật nội bộ dưới đây. Nội dung đã được diễn giải bằng tiếng Việt cho mục đích đào tạo, không sao chép nguyên văn. Hình có chữ nước ngoài chỉ được dùng để nghiên cứu; bài đăng chỉ sử dụng ảnh thực tế hoặc sơ đồ đã được vẽ lại bằng tiếng Việt.
- [1] Circuit Analysis Theory And Practice — trang 492.
- [2] High-speed Digital Design – Johnson & Graham — trang 416.
- [3] The Illustrated dictionary of electronics — trang 378.
- [4] Electronics for Hobbyists 2 — trang 47.
- [5] High-speed Digital Design – Johnson & Graham — trang 418.
- [6] The Illustrated dictionary of electronics — trang 376.
- [7] Electrical Circuits — trang 485.
- [8] Lumped Elements for RF and Microwave Circuits — trang 133.
14. Kết luận
Muốn sử dụng Cuộn cảm đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
