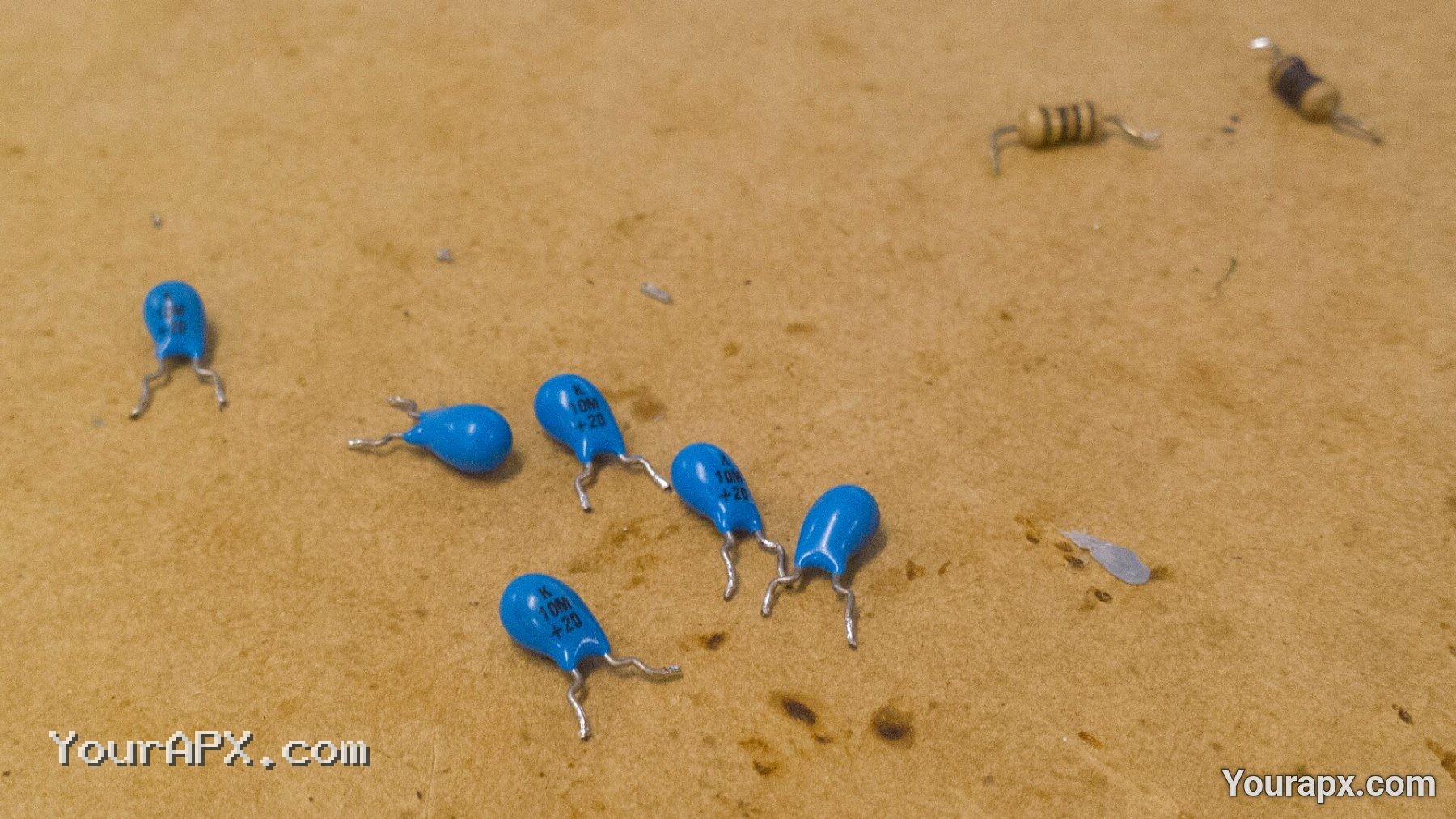

Tụ điện Tantalum là gì? Ký hiệu, cách mắc, cách đo và ứng dụng

Tụ điện Tantalum thuộc nhóm tụ điện phân phân cực. Tụ điện Tantalum là tụ điện phân có phân cực, tích trữ điện tích trong điện trường. Trong mạch, tụ có thể lọc nguồn, ghép hoặc tách tín hiệu, tạo trễ, cộng hưởng và cung cấp năng lượng tức thời. Linh kiện bắt buộc được lắp đúng cực dương và cực âm.

1. Tụ điện Tantalum là gì và có vai trò gì?

Tụ điện Tantalum là tụ điện phân có phân cực, tích trữ điện tích trong điện trường. Trong mạch, tụ có thể lọc nguồn, ghép hoặc tách tín hiệu, tạo trễ, cộng hưởng và cung cấp năng lượng tức thời. Linh kiện bắt buộc được lắp đúng cực dương và cực âm.

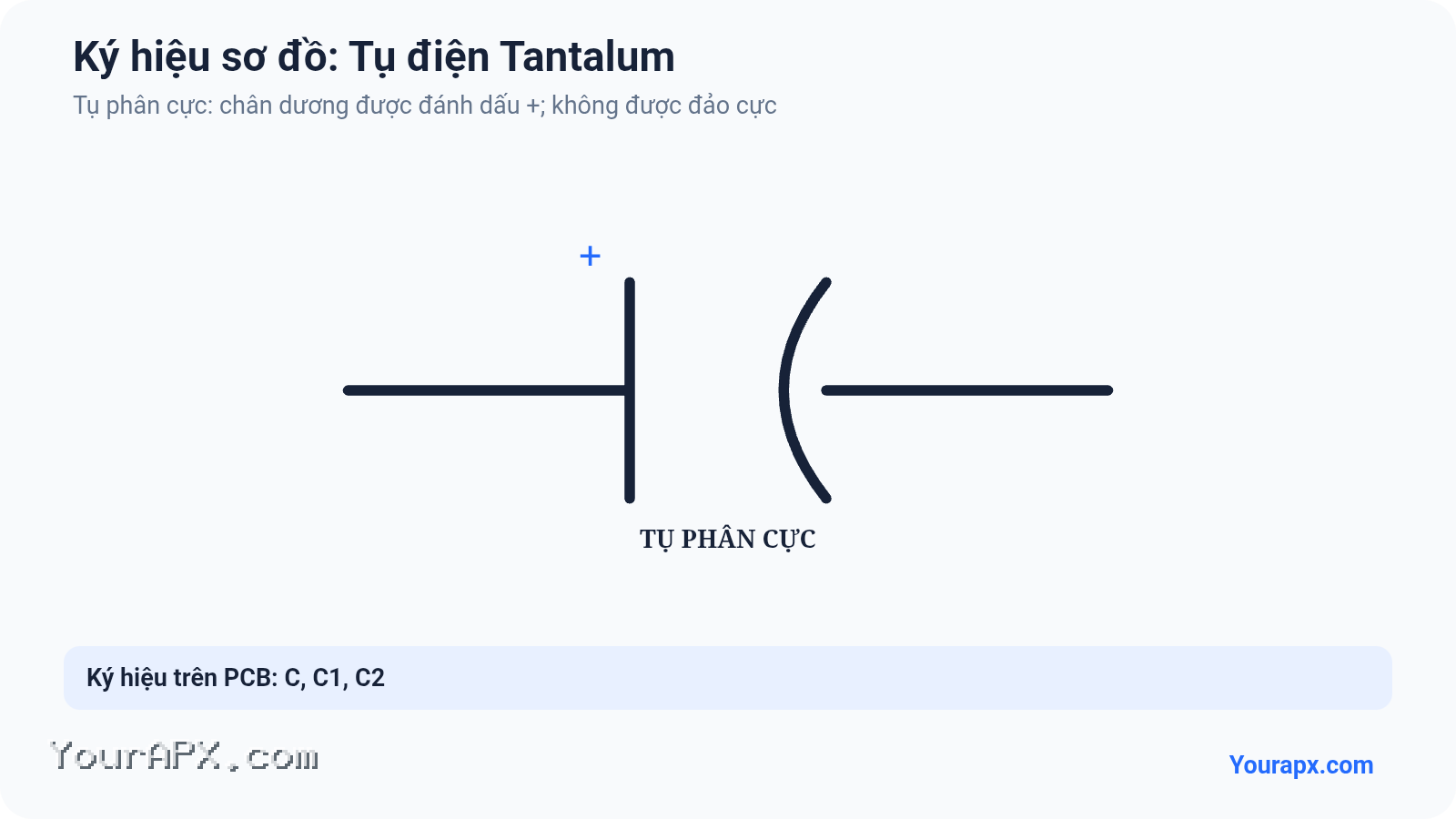

2. Ký hiệu Tụ điện Tantalum trong sơ đồ mạch điện

Ký hiệu đúng của tụ phân cực gồm một bản cực thẳng, một bản cực cong và dấu + ở phía cực dương. Chân dương trên sơ đồ phải nối tới nút có điện thế DC cao hơn; dấu trên thân linh kiện vẫn phải được đối chiếu trước khi lắp.

Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.

3. Cấu tạo, hình dạng và các kiểu package

Hai điện cực và lớp điện môi điện hóa tạo điện dung lớn trong thể tích nhỏ. Cấu trúc này quy định cực tính; đảo cực có thể làm tăng dòng rò, nóng, thoát khí hoặc hỏng tụ.

• Tụ điện phân nhôm xuyên lỗ dạng trụ
• Tụ điện phân nhôm SMD

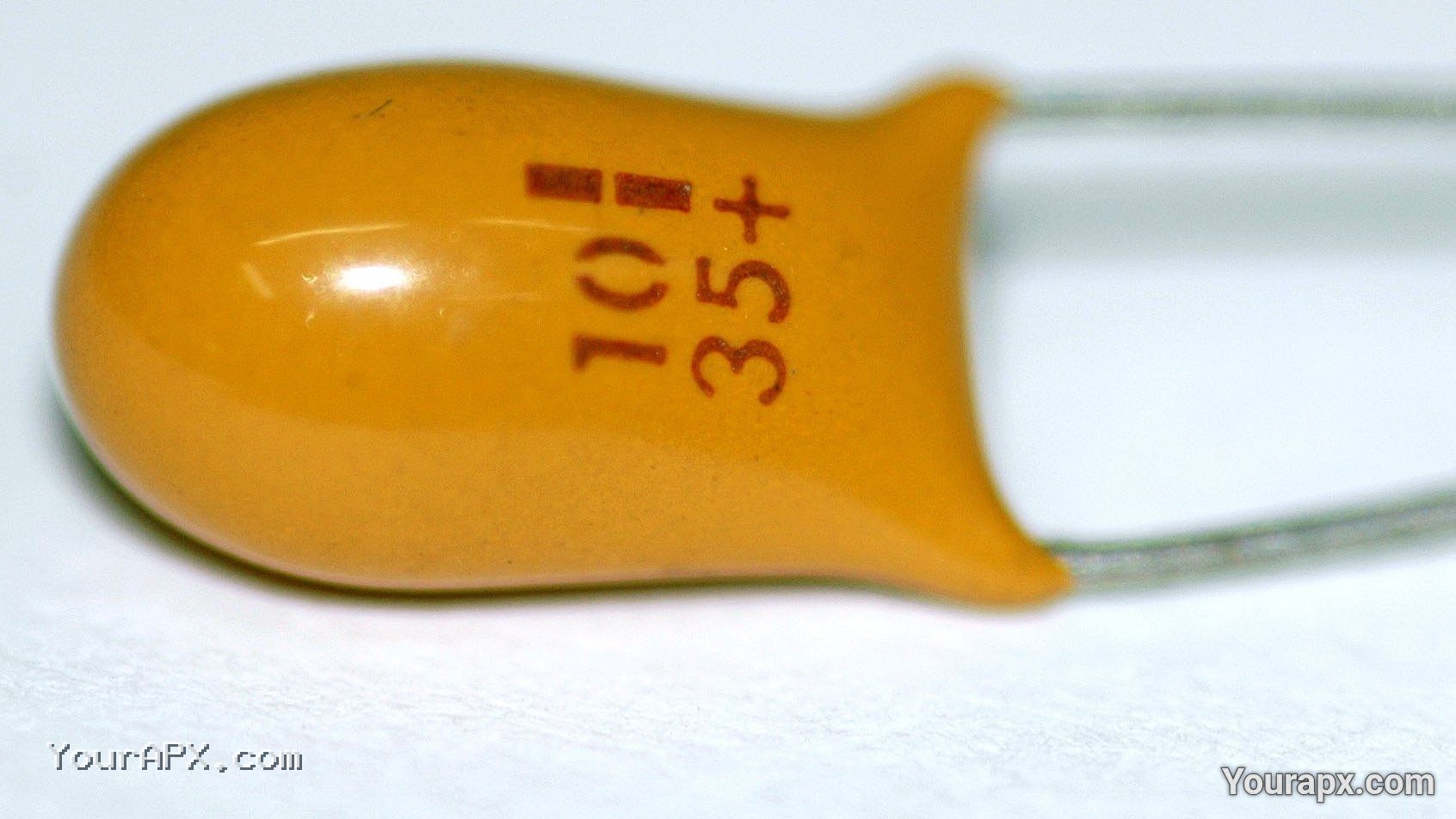

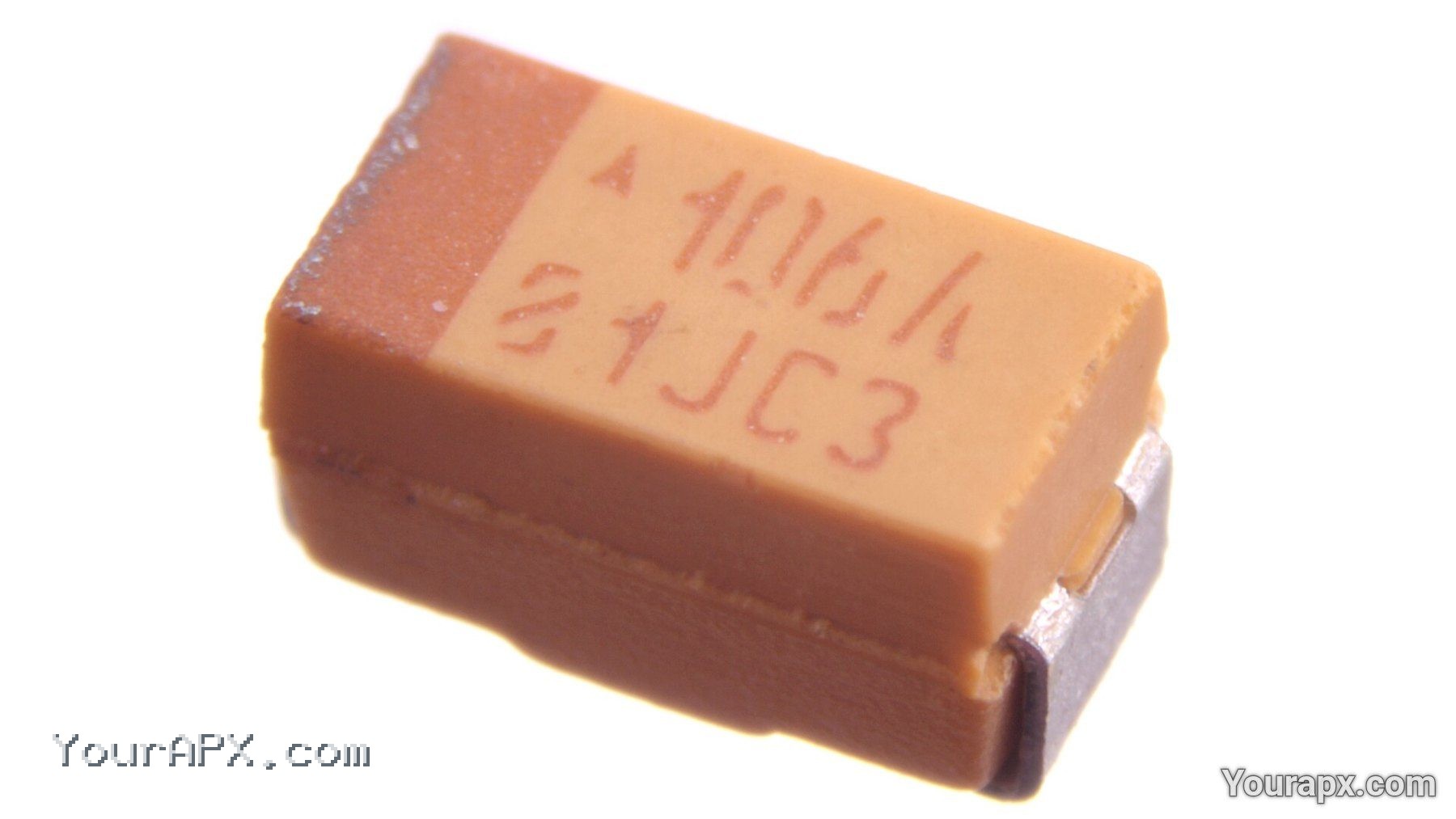

• Tantalum hạt hoặc molded SMD
• Tụ polymer SMD
• Tụ snap-in
• Tụ công suất bắt vít

Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.

4. Các chủng loại phổ biến

• Điện phân nhôm
• Tantalum
• Polymer
• Lưỡng cực/bipolar chuyên dụng
• Siêu tụ

5. Các thông số kỹ thuật cần hiểu

• Điện dung và dung sai
• Điện áp định mức
• ESR và dòng ripple
• Nhiệt độ
• Đặc tính giảm điện dung theo điện áp
• Tuổi thọ

Đọc điện dung, dung sai, điện áp, ESR/impedance theo tần số, ripple, nhiệt độ, tuổi thọ và đường cong derating.

6. Công thức toán học và vật lý

• Q = C × U
• i = C × dU/dt
• X_C = 1/(2πfC)
• W = ½CU²
• τ = R × C

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc Tụ điện Tantalum trong mạch điện tử

Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.

1. Mắc song song nguồn để lọc/decoupling

Cực dương nối rail nguồn có điện thế cao hơn, cực âm nối mass hoặc rail thấp hơn; đặt gần tải và tuyệt đối không đảo cực.

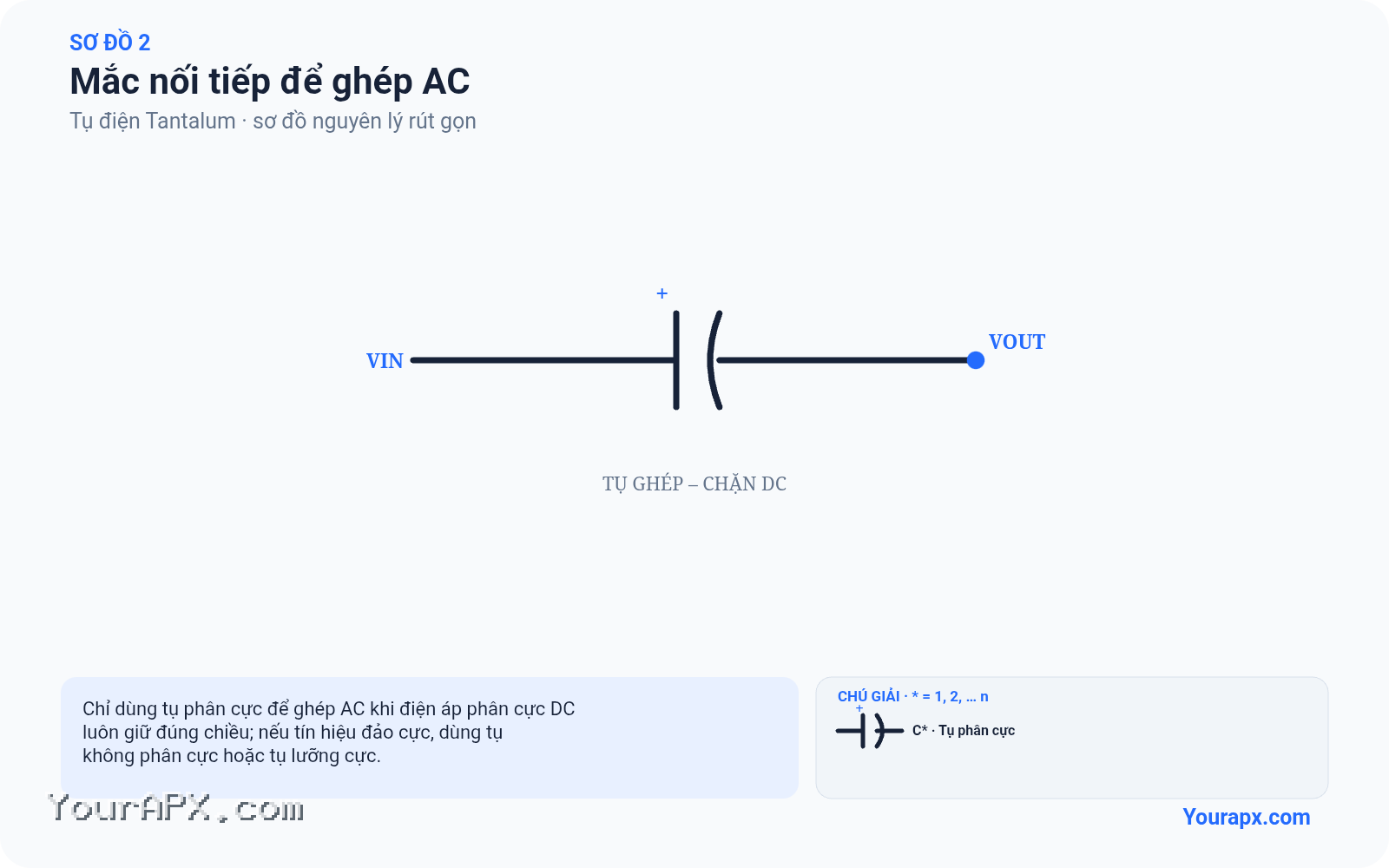

2. Mắc nối tiếp để ghép AC

Chỉ dùng tụ phân cực khi điện áp DC hai phía luôn giữ đúng chiều trên tụ. Nếu tín hiệu làm điện áp đảo dấu, phải dùng tụ không phân cực hoặc tụ lưỡng cực phù hợp.

3. Mạch RC thông thấp

Điện trở nối tiếp, tụ xuống mass; lấy tín hiệu tại tụ. Công thức liên quan: f_c = 1/(2πRC).

4. Mạch RC thông cao

Tụ nối tiếp, điện trở xuống mass; lấy tín hiệu tại điện trở. Công thức liên quan: f_c = 1/(2πRC).

5. Mạch định thời

Tụ nạp/xả qua điện trở tạo trễ, reset hoặc dao động; ngưỡng thực tế phụ thuộc IC.

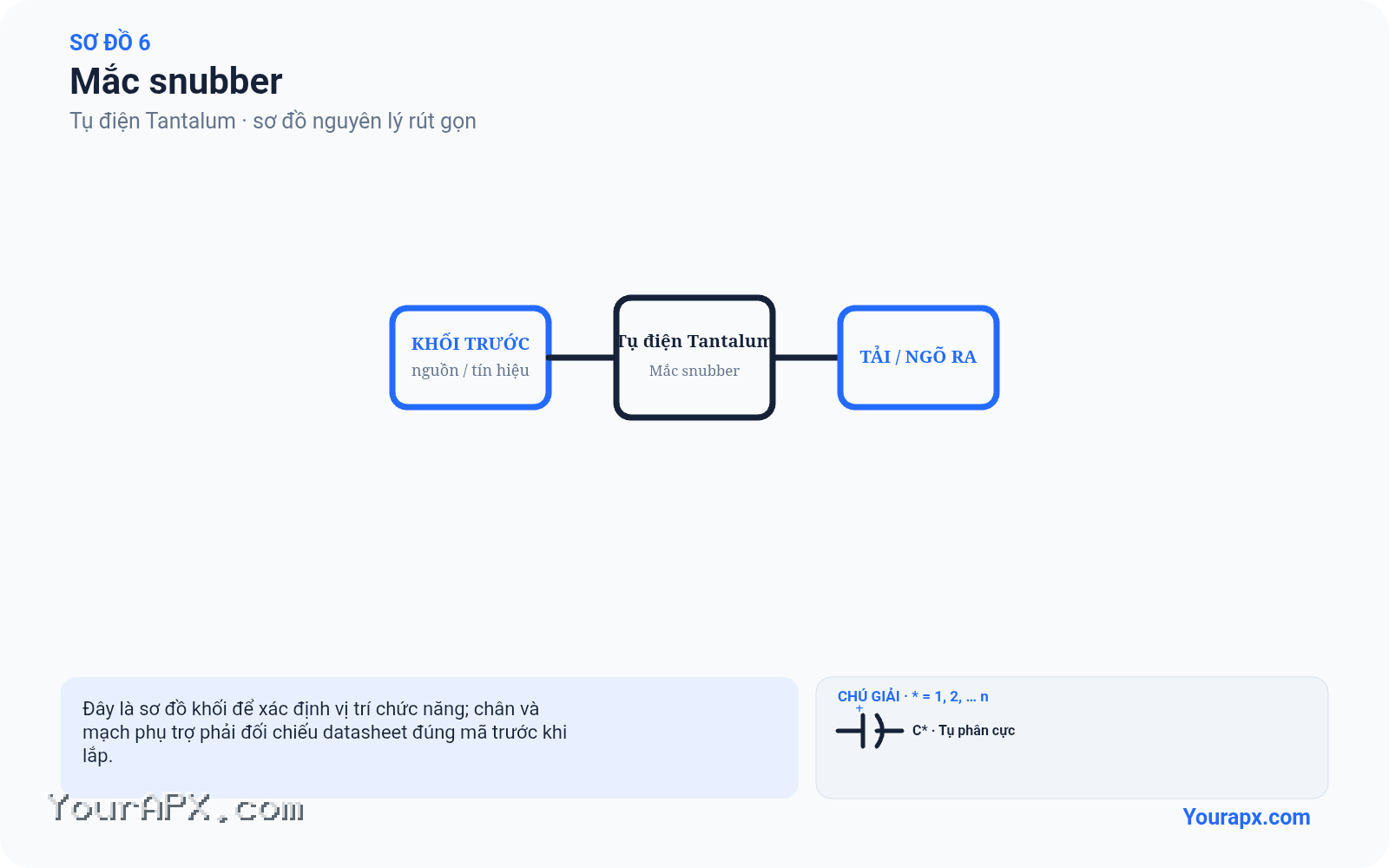

6. Mắc snubber

Snubber chịu xung đổi chiều thường không dùng tụ điện phân phân cực; phải chọn tụ xung không phân cực theo năng lượng và dv/dt.

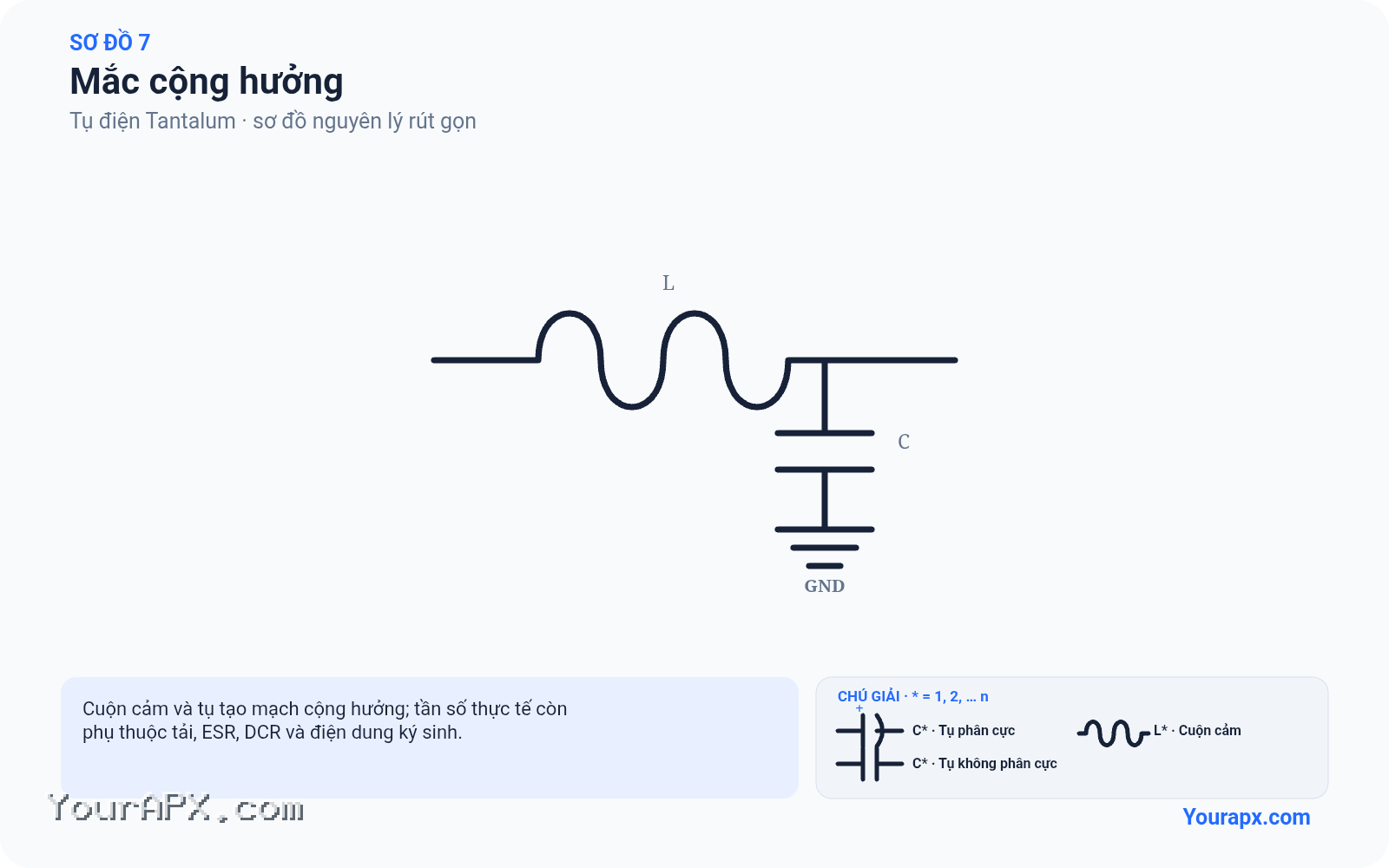

7. Mắc cộng hưởng

Mạch cộng hưởng AC thường cần tụ không phân cực có tổn hao phù hợp; không tự dùng tụ điện phân phân cực thay thế. Công thức liên quan: f₀ = 1/(2π√LC).

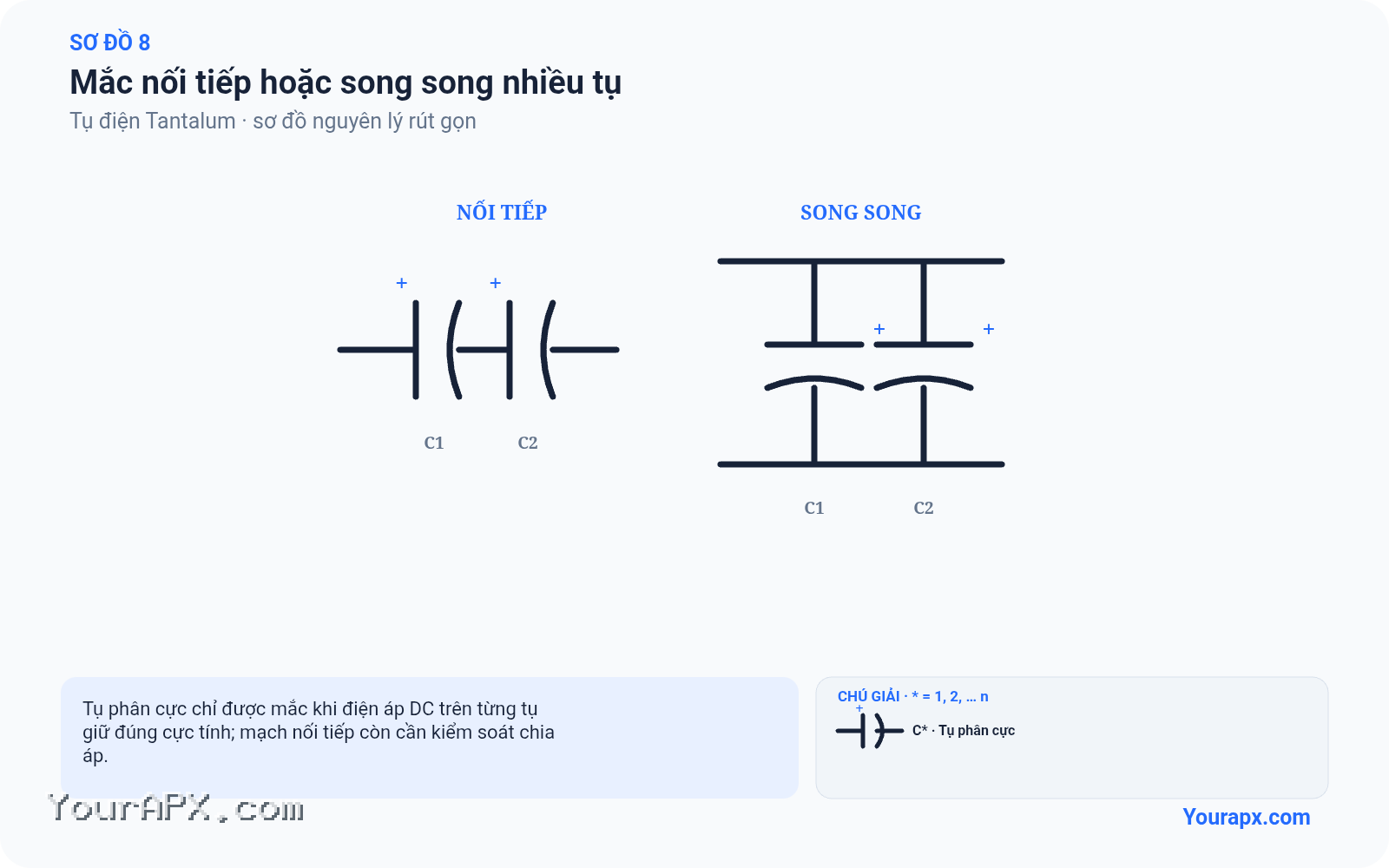

8. Mắc nối tiếp hoặc song song nhiều tụ

Các tụ song song phải cùng chiều cực tính; khi nối tiếp cần giữ đúng cực và có giải pháp cân bằng điện áp theo thiết kế.

8. Ví dụ tính toán và ứng dụng

Mạch RC 10 kΩ và 100 nF có τ = 1 ms; tần số cắt lý tưởng xấp xỉ 159 Hz. Kết quả thực tế còn phụ thuộc nguồn và tải.

9. Cách đọc mã và datasheet

Đọc điện dung, dung sai, điện áp, ESR/impedance theo tần số, ripple, nhiệt độ, tuổi thọ và đường cong derating.

10. Cách đo và kiểm tra trên bo mạch

1. Ngắt nguồn và xả tụ an toàn
2. Đo điện dung và ESR bằng thiết bị phù hợp
3. Kiểm tra rò ở điện áp an toàn
4. Tụ trong mạch có thể bị ảnh hưởng bởi các nhánh song song

Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu thường gặp

• Mất điện dung
• ESR tăng
• Rò hoặc chập
• Phồng, thoát khí hoặc nổ
• Khô điện phân

Nguyên nhân có cơ sở kỹ thuật

• Đảo cực
• Quá áp
• Dòng ripple và nhiệt độ cao
• Lão hóa điện phân
• Xung điện

Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

• Điện dung phù hợp
• Điện áp, ripple và nhiệt độ không thấp hơn
• ESR và loại điện môi đúng yêu cầu của mạch
• Đúng cực tính và package; không thay bằng tụ không rõ cực
• Không tùy ý thay loại điện môi trong mạch thời gian hoặc cao tần

13. Câu hỏi thường gặp

Có thể đo Tụ điện Tantalum trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.

14. Kết luận

Muốn sử dụng Tụ điện Tantalum đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
