Tụ điện hóa nhôm là gì? Ký hiệu, cách mắc, cách đo và ứng dụng

Tụ điện hóa nhôm thuộc nhóm tụ điện. Tụ điện hóa nhôm là tụ điện, tích trữ điện tích trong điện trường. Trong mạch, tụ có thể lọc nguồn, ghép hoặc tách tín hiệu, tạo trễ, cộng hưởng và cung cấp năng lượng tức thời. Trước khi chọn ký hiệu hoặc cách mắc phải xác định tụ thuộc loại phân cực hay không phân cực.

1. Tụ điện hóa nhôm là gì và có vai trò gì?

Tụ điện hóa nhôm là tụ điện, tích trữ điện tích trong điện trường. Trong mạch, tụ có thể lọc nguồn, ghép hoặc tách tín hiệu, tạo trễ, cộng hưởng và cung cấp năng lượng tức thời. Trước khi chọn ký hiệu hoặc cách mắc phải xác định tụ thuộc loại phân cực hay không phân cực.

2. Ký hiệu Tụ điện hóa nhôm trong sơ đồ mạch điện

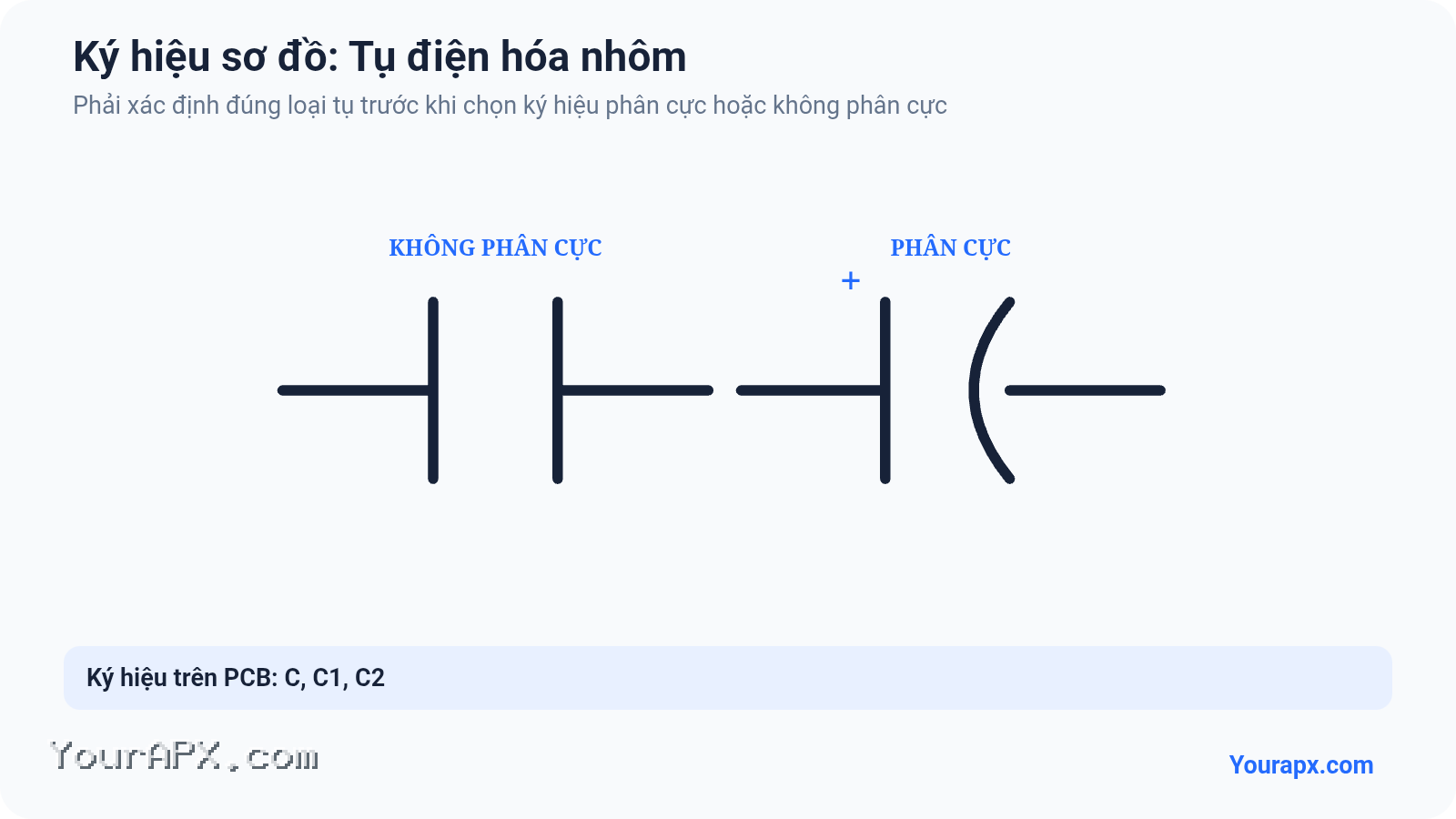

Có hai ký hiệu khác nhau: tụ không phân cực dùng hai bản cực thẳng song song; tụ phân cực dùng một bản thẳng, một bản cong và dấu + ở cực dương. Không được dùng thay lẫn hai ký hiệu khi chưa xác định loại tụ.

Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.

3. Cấu tạo, hình dạng và các kiểu package

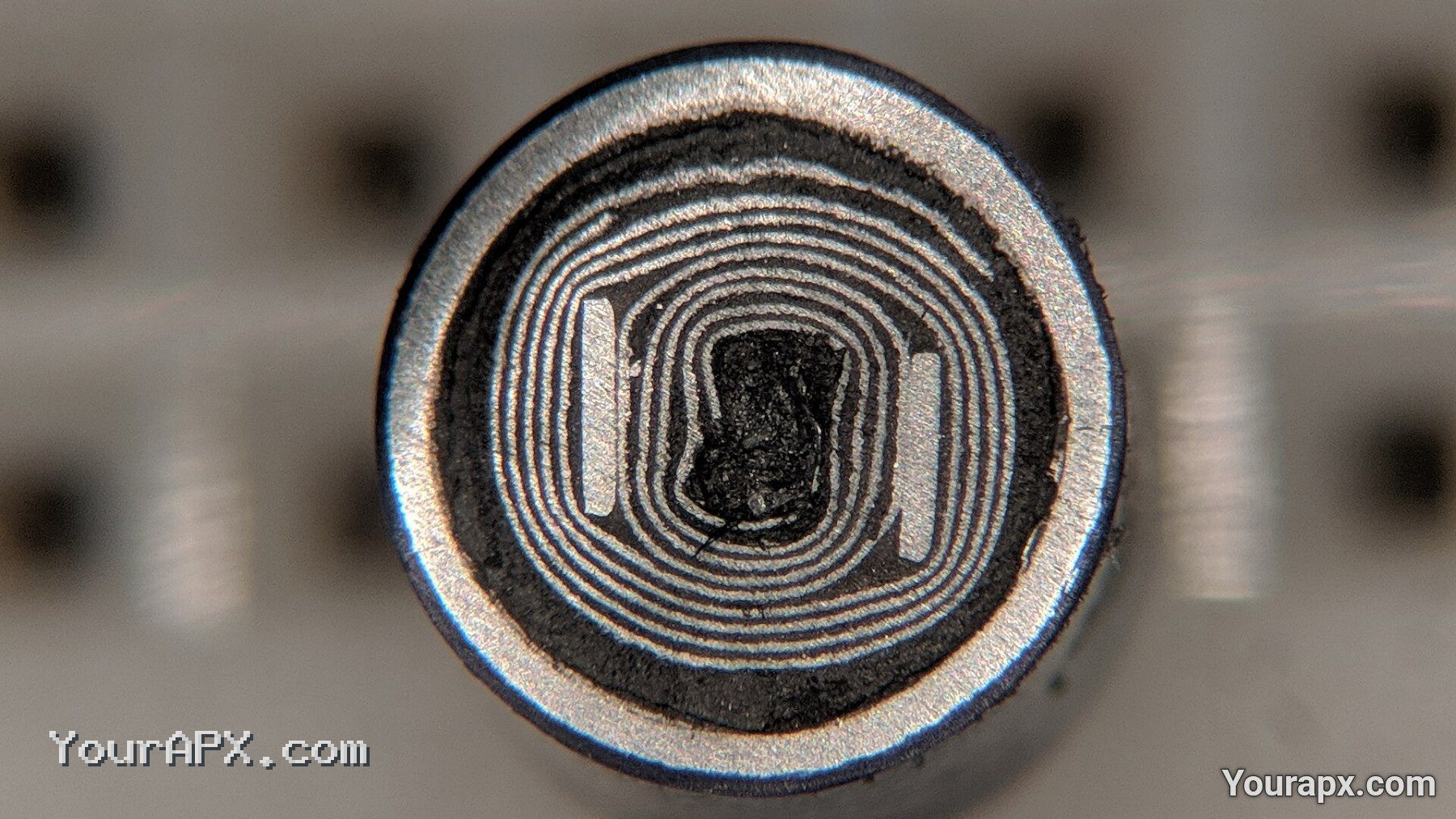

Hai điện cực được ngăn bởi lớp điện môi. Vật liệu điện môi quyết định điện dung, tổn hao, độ ổn định, dải tần và việc linh kiện có phân cực hay không.

• Gốm đĩa xuyên lỗ
• MLCC SMD 0201–2220

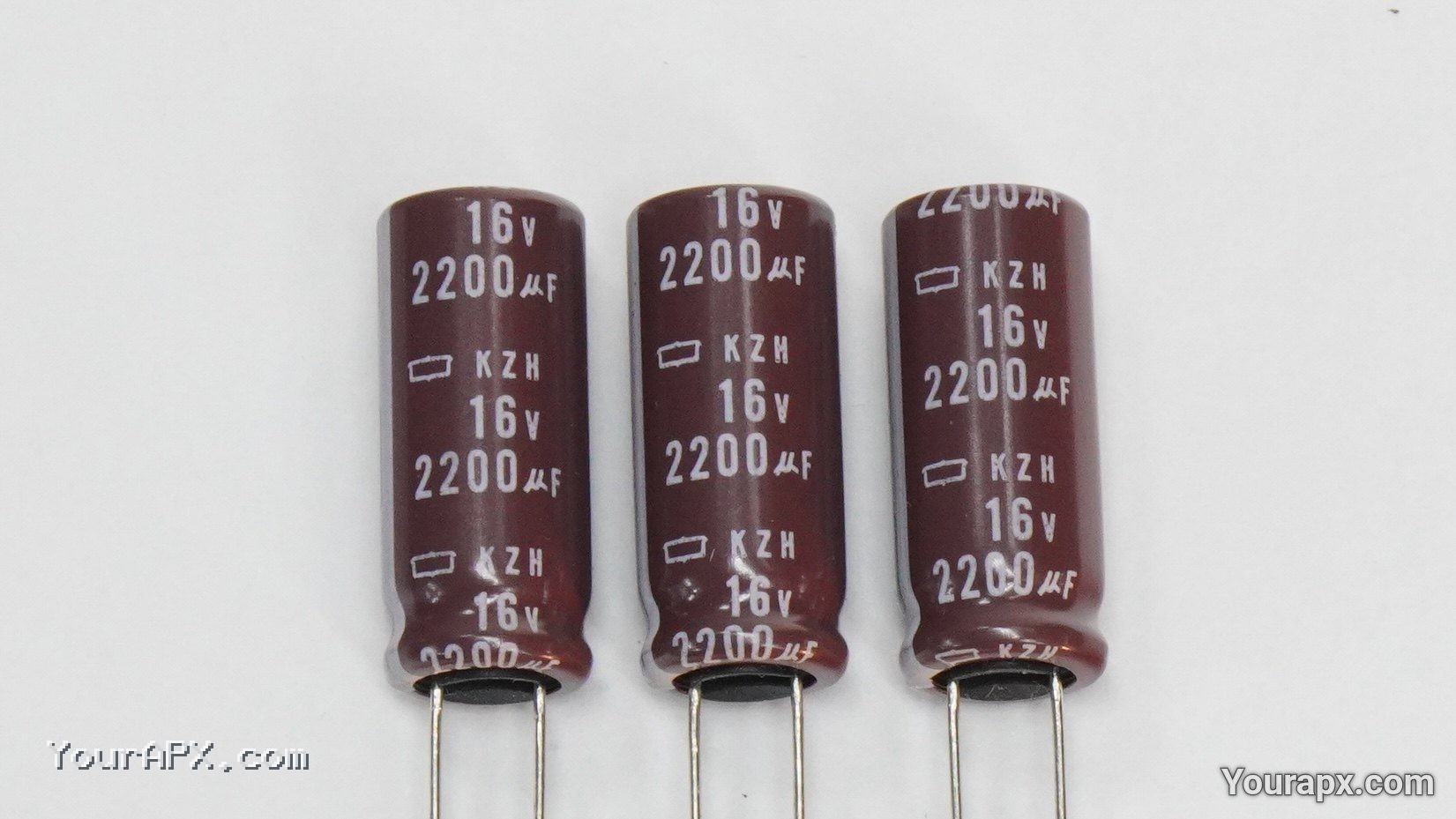

• Điện phân nhôm xuyên lỗ hoặc SMD
• Tantalum/polymer
• Film hộp
• Tụ công suất bắt vít

Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.

4. Các chủng loại phổ biến

• Gốm MLCC
• Điện phân nhôm
• Tantalum/polymer
• Film
• Mica
• Siêu tụ

5. Các thông số kỹ thuật cần hiểu

• Điện dung và dung sai
• Điện áp định mức
• ESR và dòng ripple
• Nhiệt độ
• Đặc tính giảm điện dung theo điện áp
• Tuổi thọ

Đọc điện dung, dung sai, điện áp, ESR/impedance theo tần số, ripple, nhiệt độ, tuổi thọ và đường cong derating.

6. Công thức toán học và vật lý

• Q = C × U
• i = C × dU/dt
• X_C = 1/(2πfC)
• W = ½CU²
• τ = R × C

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc Tụ điện hóa nhôm trong mạch điện tử

Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.

1. Mắc song song nguồn để lọc/decoupling

Tụ nối giữa nguồn và mass, đặt gần tải để giảm nhiễu và cung cấp dòng tức thời; tụ không phân cực không có chiều lắp điện học.

2. Mắc nối tiếp để ghép AC

Tụ chặn thành phần DC và cho tín hiệu AC đi qua; giá trị phải phù hợp trở kháng và tần số thấp nhất.

3. Mạch RC thông thấp

Điện trở nối tiếp, tụ xuống mass; lấy tín hiệu tại tụ. Công thức liên quan: f_c = 1/(2πRC).

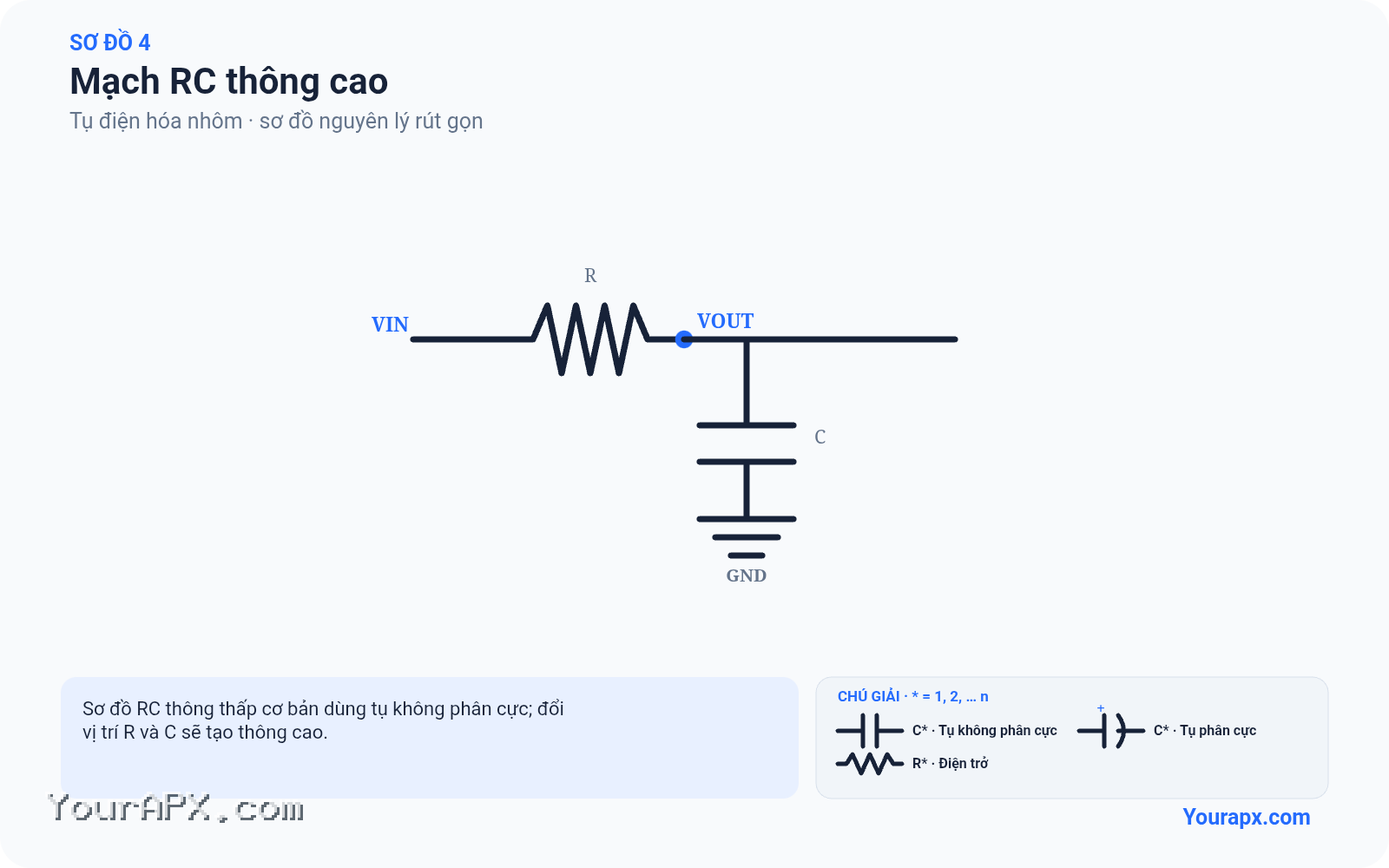

4. Mạch RC thông cao

Tụ nối tiếp, điện trở xuống mass; lấy tín hiệu tại điện trở. Công thức liên quan: f_c = 1/(2πRC).

5. Mạch định thời

Tụ nạp/xả qua điện trở tạo trễ, reset hoặc dao động; ngưỡng thực tế phụ thuộc IC.

6. Mắc snubber

Mạng RC/RCD đặt song song khóa hoặc tải để hạn chế dv/dt và xung áp; phải chọn đúng tụ xung và tính năng lượng.

7. Mắc cộng hưởng

Tụ kết hợp cuộn cảm trong mạch lọc hoặc dao động. Công thức liên quan: f₀ = 1/(2π√LC).

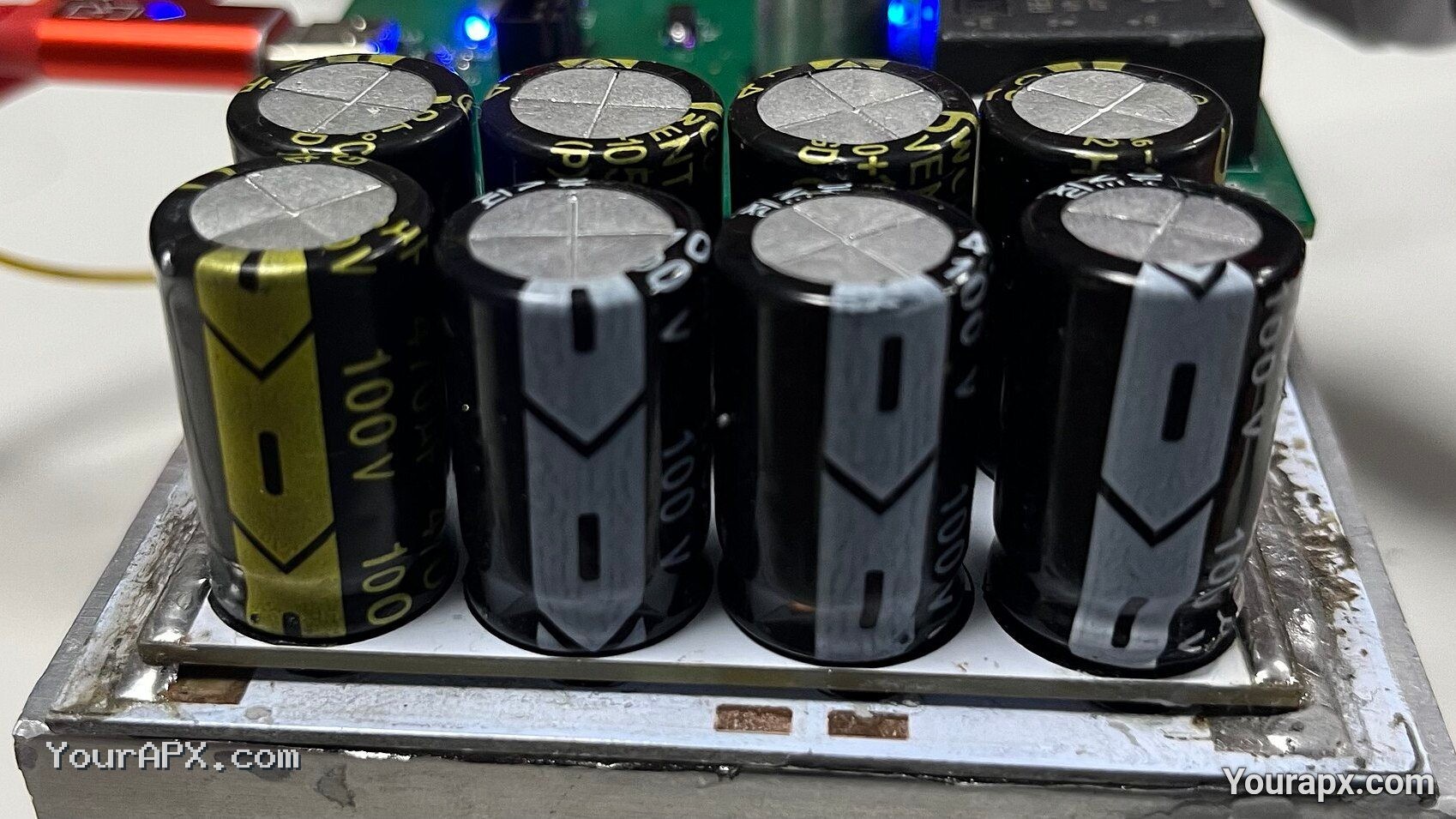

8. Mắc nối tiếp hoặc song song nhiều tụ

Song song làm tăng điện dung; nối tiếp giảm điện dung tương đương và tăng tổng điện áp chịu đựng khi chia áp đúng.

8. Ví dụ tính toán và ứng dụng

Mạch RC 10 kΩ và 100 nF có τ = 1 ms; tần số cắt lý tưởng xấp xỉ 159 Hz. Kết quả thực tế còn phụ thuộc nguồn và tải.

9. Cách đọc mã và datasheet

Đọc điện dung, dung sai, điện áp, ESR/impedance theo tần số, ripple, nhiệt độ, tuổi thọ và đường cong derating.

10. Cách đo và kiểm tra trên bo mạch

1. Ngắt nguồn và xả tụ an toàn
2. Đo điện dung và ESR bằng thiết bị phù hợp
3. Kiểm tra rò ở điện áp an toàn
4. Tụ trong mạch có thể bị ảnh hưởng bởi các nhánh song song

Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu thường gặp

• Mất điện dung
• ESR tăng
• Rò hoặc chập
• Nứt thân hoặc hỏng điện môi

Nguyên nhân có cơ sở kỹ thuật

• Quá áp
• Nhiệt độ cao
• Ứng suất cơ khí
• Lão hóa điện môi
• Xung điện

Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

• Điện dung phù hợp
• Điện áp, ripple và nhiệt độ không thấp hơn
• ESR và loại điện môi đúng yêu cầu của mạch
• Đúng package; không thêm quy ước cực tính cho tụ không phân cực
• Không tùy ý thay loại điện môi trong mạch thời gian hoặc cao tần

13. Câu hỏi thường gặp

Có thể đo Tụ điện hóa nhôm trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.

14. Kết luận

Muốn sử dụng Tụ điện hóa nhôm đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
