Điện trở Shunt đo dòng là gì? Ký hiệu, cách mắc, cách đo và ứng dụng

Điện trở Shunt đo dòng thuộc nhóm điện trở đo dòng. Điện trở Shunt đo dòng là điện trở có giá trị rất thấp, tạo ra một điện áp rơi nhỏ tỷ lệ với dòng điện để mạch đo hoặc bảo vệ tính được dòng tải.

1. Điện trở Shunt đo dòng là gì và có vai trò gì?

Điện trở Shunt đo dòng là điện trở có giá trị rất thấp, tạo ra một điện áp rơi nhỏ tỷ lệ với dòng điện để mạch đo hoặc bảo vệ tính được dòng tải.

2. Ký hiệu Điện trở Shunt đo dòng trong sơ đồ mạch điện

Trên sơ đồ, điện trở shunt vẫn mang ký hiệu điện trở và mã tham chiếu R hoặc RS. Loại đo chính xác có thể dùng bốn đầu Kelvin: hai đầu mang dòng và hai đầu lấy áp.

Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.

3. Cấu tạo, hình dạng và các kiểu package

Phần tử điện trở thường là hợp kim có hệ số nhiệt thấp, được tối ưu để chịu dòng lớn và giữ trị số ổn định. Điện trở đường mạch và mối hàn có thể gây sai số đáng kể vì trị số shunt rất nhỏ.

• Điện trở kim loại dạng thanh hoặc lá

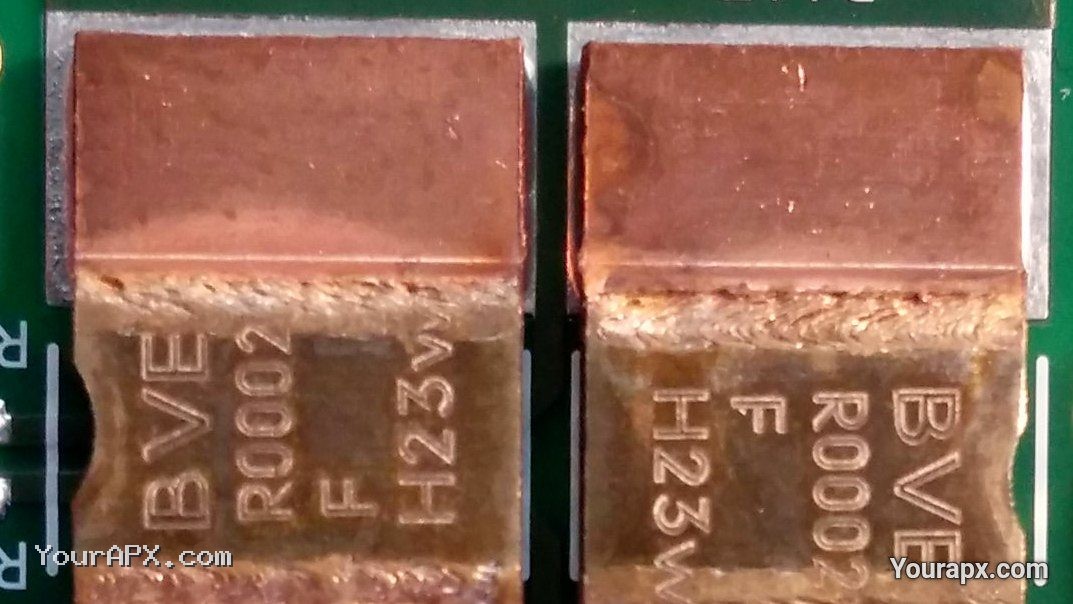

• SMD metal-element 2512, 3920 hoặc package chuyên dụng

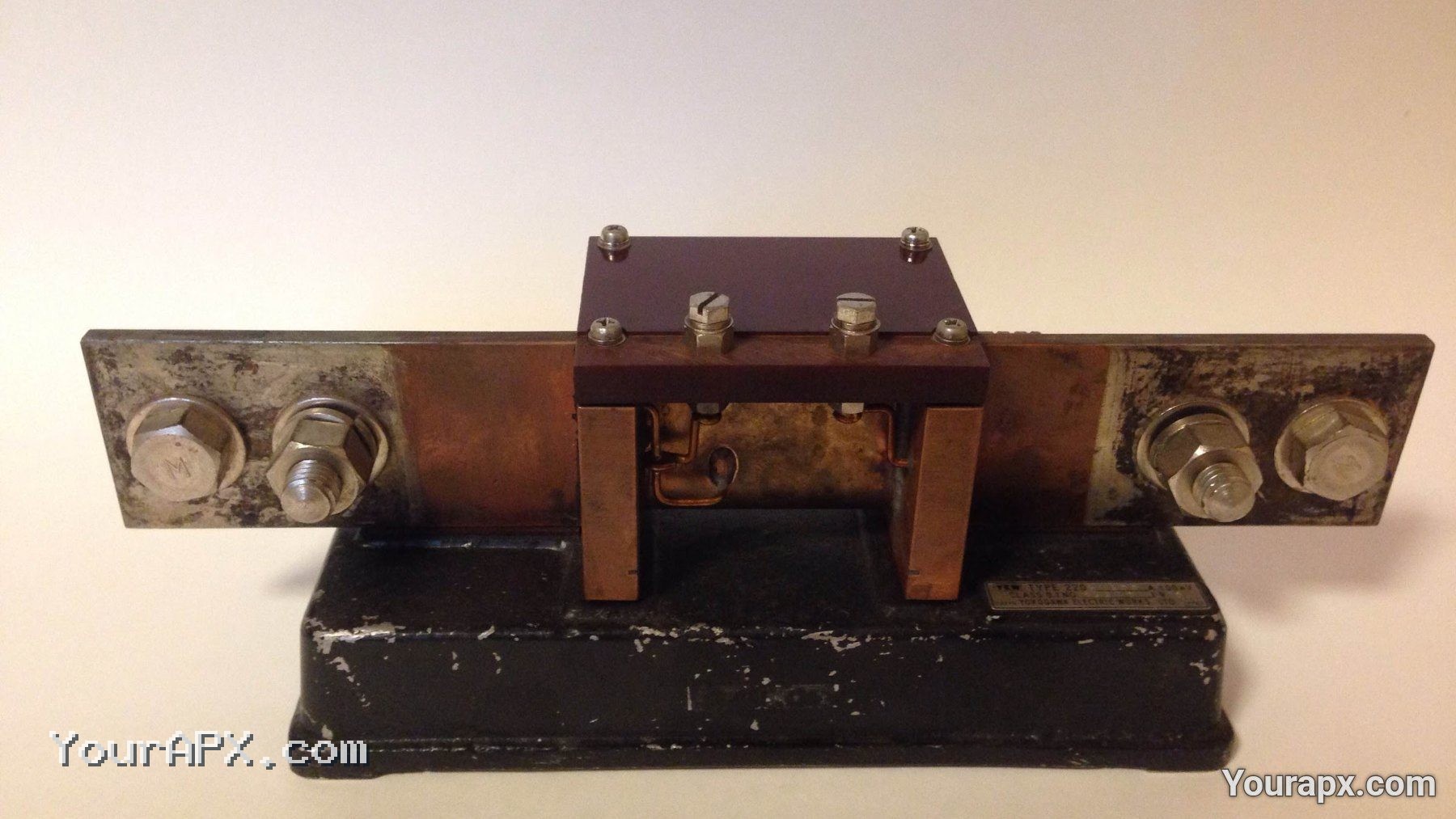

• Shunt bắt vít công suất lớn

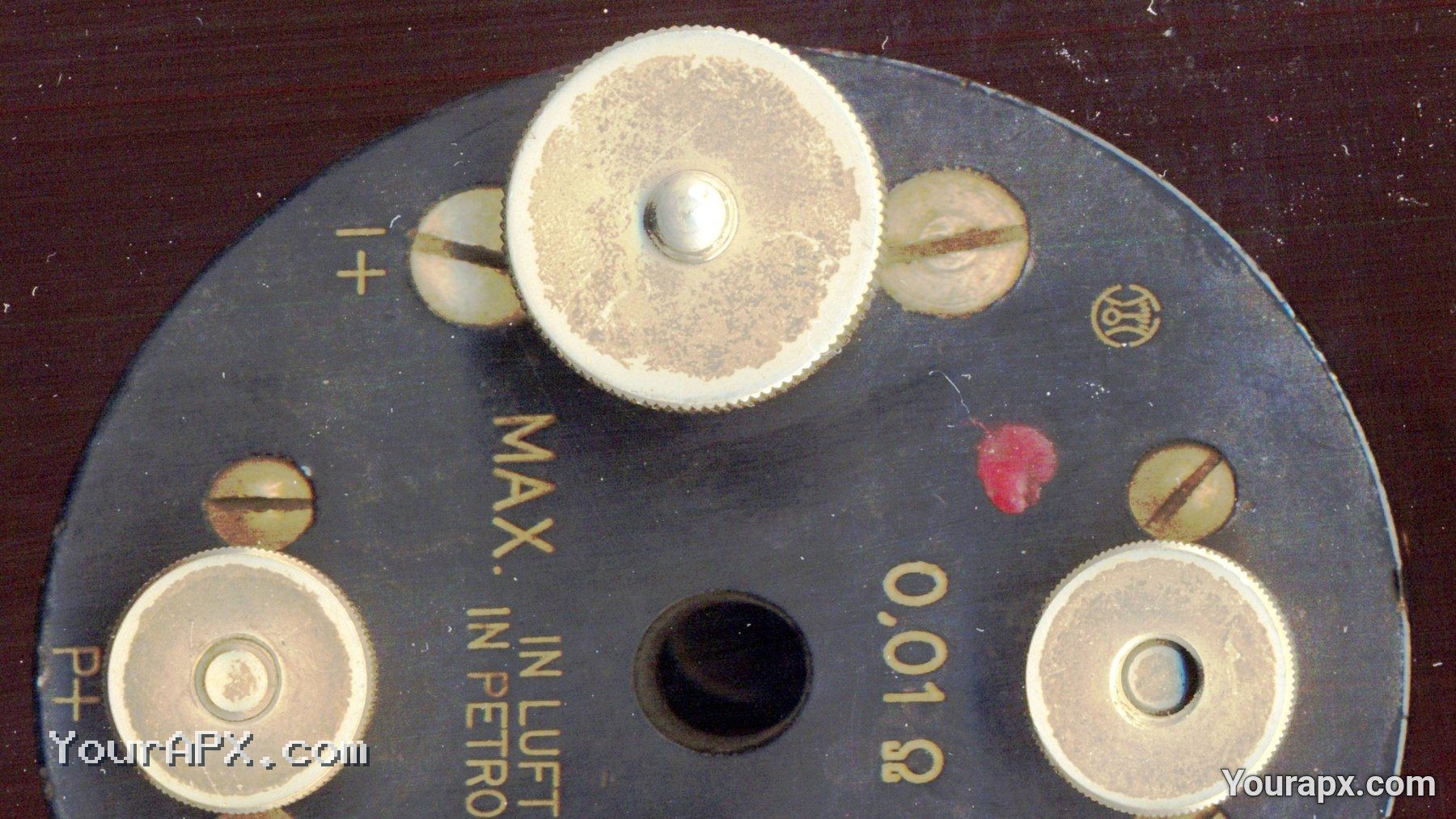

• Shunt bốn đầu Kelvin

Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.

4. Các chủng loại phổ biến

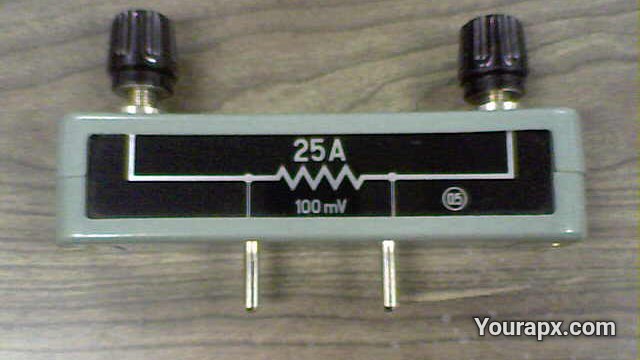

• Shunt hai đầu
• Shunt bốn đầu Kelvin
• Shunt SMD
• Shunt công suất bắt vít

5. Các thông số kỹ thuật cần hiểu

• Điện trở danh định và dung sai
• Công suất liên tục và khả năng chịu xung
• TCR
• Dòng làm việc
• Kiểu lấy mẫu hai dây hoặc Kelvin

Đọc trị số, dung sai, TCR, công suất tại nhiệt độ tham chiếu, đường cong derating, khả năng chịu xung và khuyến nghị bố trí pad/Kelvin.

6. Công thức toán học và vật lý

• I = U_shunt / R_shunt
• U_shunt = I × R_shunt
• P = I² × R_shunt

Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.

7. Các cách mắc Điện trở Shunt đo dòng trong mạch điện tử

Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.

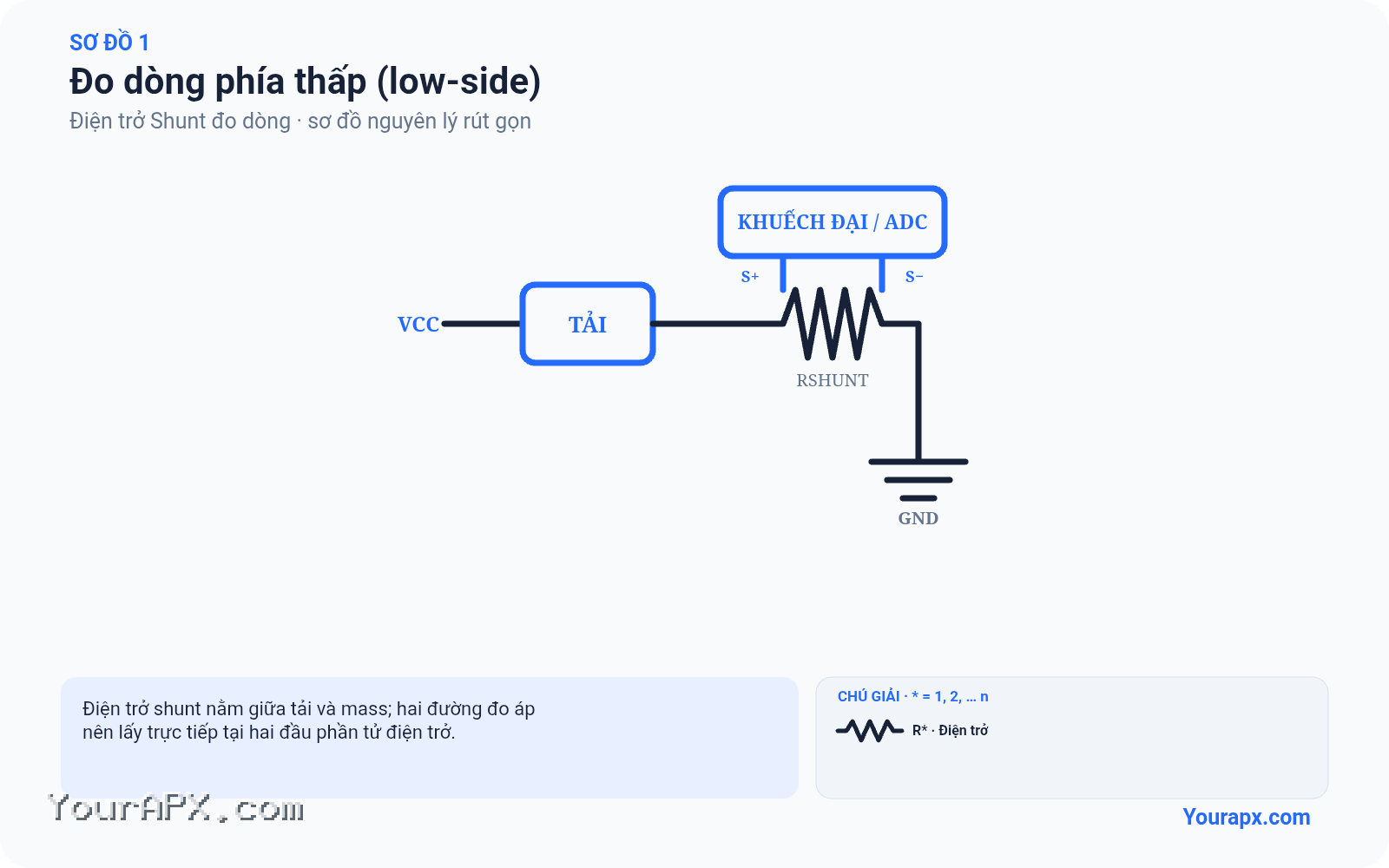

1. Đo dòng phía thấp (low-side)

Shunt mắc nối tiếp giữa tải và mass; dễ đo nhưng tạo chênh lệch mass nhỏ. Công thức liên quan: I = U_shunt/R_shunt.

2. Đo dòng phía cao (high-side)

Shunt mắc nối tiếp giữa nguồn và tải; cần mạch khuếch đại đo dòng có dải common-mode phù hợp.

3. Mắc Kelvin bốn dây

Hai đường rộng mang dòng tải, hai đường riêng lấy điện áp trực tiếp tại hai đầu phần tử điện trở để giảm sai số do đường mạch và mối hàn.

4. Đo dòng hai chiều

Điện áp hai đầu shunt được đưa vào bộ khuếch đại hai chiều; dấu của điện áp cho biết chiều dòng.

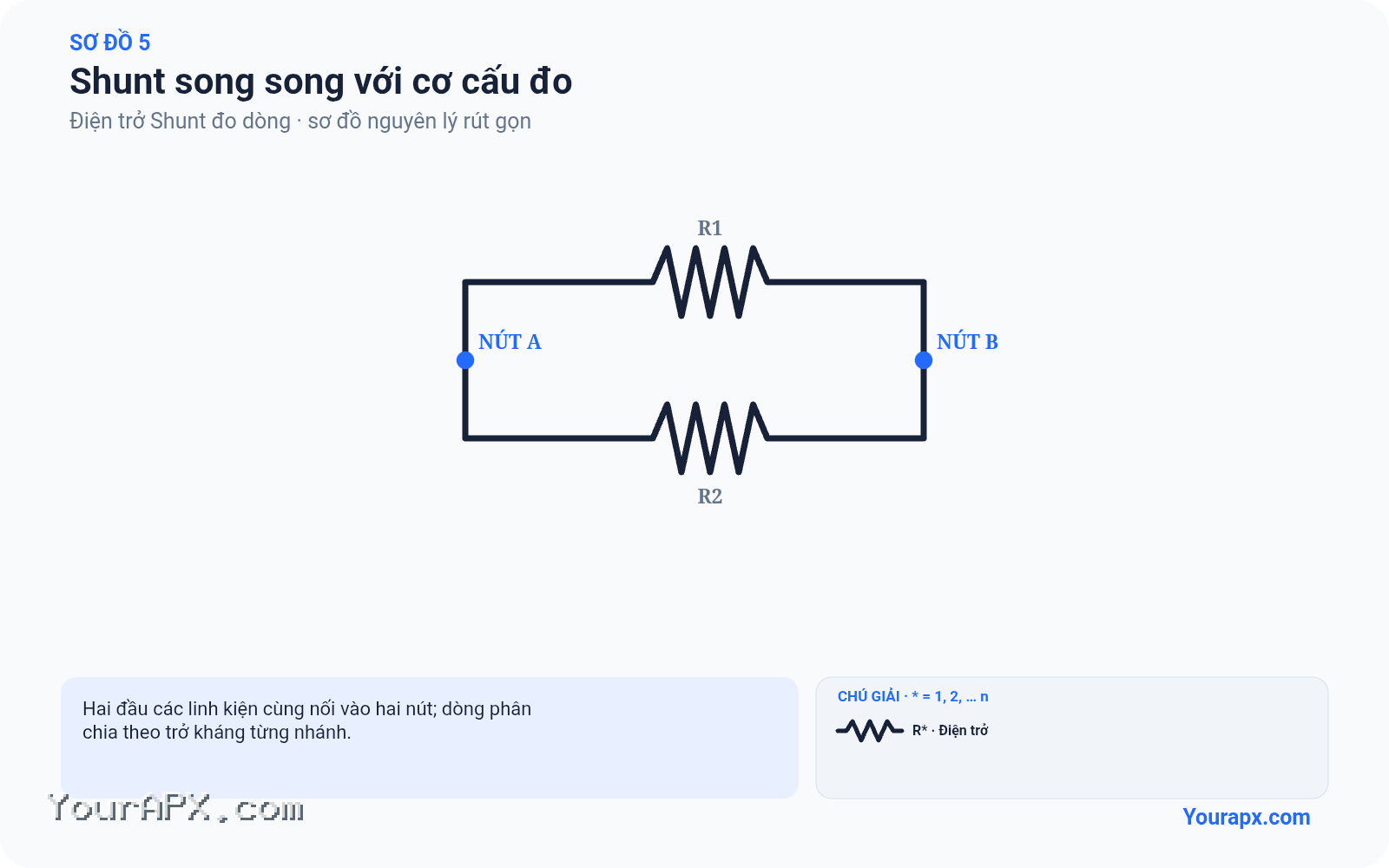

5. Shunt song song với cơ cấu đo

Dùng trong ampe kế để phần lớn dòng đi qua shunt, chỉ một phần nhỏ đi qua cơ cấu đo; tỷ lệ phải được tính và hiệu chuẩn.

8. Ví dụ tính toán và ứng dụng

Với shunt 0,01 Ω và điện áp đo được 50 mV, dòng tải I = 0,05/0,01 = 5 A; công suất trên shunt là 0,25 W. Cần chọn công suất có hệ số dự phòng và kiểm tra nhiệt độ thực tế.

9. Cách đọc mã và datasheet

Đọc trị số, dung sai, TCR, công suất tại nhiệt độ tham chiếu, đường cong derating, khả năng chịu xung và khuyến nghị bố trí pad/Kelvin.

10. Cách đo và kiểm tra trên bo mạch

1. Ngắt nguồn rồi đo thông mạch để phát hiện đứt
2. Không dùng thang ohm thông thường để kết luận trị số milliohm; ưu tiên phép đo bốn dây
3. Khi cấp tải, đo điện áp rơi bằng đầu dò vi sai hoặc đồng hồ phù hợp và tính dòng theo định luật Ohm

Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.

11. Dạng hư hỏng và nguyên nhân

Dấu hiệu thường gặp

• Đứt do quá dòng
• Tăng trị số do quá nhiệt hoặc mối hàn suy giảm
• Sai số đo do đường Kelvin bố trí sai
• Nứt mối hàn trên package công suất

Nguyên nhân có cơ sở kỹ thuật

• Dòng hoặc năng lượng xung vượt định mức
• Tản nhiệt kém
• Bố trí đường dòng và đường sense không đúng
• Chu kỳ nhiệt làm mỏi mối hàn

Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.

12. Cách lựa chọn linh kiện thay thế

• Đúng trị số và dung sai
• Công suất, dòng và năng lượng xung không thấp hơn linh kiện cũ
• TCR phù hợp độ chính xác cần đo
• Giữ đúng kết cấu hai đầu hoặc Kelvin và footprint

13. Câu hỏi thường gặp

Có thể đo Điện trở Shunt đo dòng trực tiếp trên bo mạch không?

Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.

Có thể dùng linh kiện có thông số cao hơn để thay thế không?

Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.

14. Kết luận

Muốn sử dụng Điện trở Shunt đo dòng đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
