Điện trở cố định là gì? Ký hiệu, cách mắc, cách đo và ứng dụng
Tìm hiểu Điện trở cố định: ký hiệu, package, công thức, các cách mắc trong mạch, cách đo, lỗi thường gặp và lựa chọn linh kiện thay thế.
Điện trở cố định thuộc nhóm điện trở cố định. Điện trở cố định là linh kiện thụ động có giá trị điện trở danh định gần như không đổi trong điều kiện làm việc cho phép. Linh kiện hạn dòng, chia áp, đặt mức phân cực, tạo hồi tiếp, kéo mức logic hoặc làm tải trong mạch.
1. Điện trở cố định là gì và có vai trò gì?
Điện trở cố định là linh kiện thụ động có giá trị điện trở danh định gần như không đổi trong điều kiện làm việc cho phép. Linh kiện hạn dòng, chia áp, đặt mức phân cực, tạo hồi tiếp, kéo mức logic hoặc làm tải trong mạch.
2. Ký hiệu Điện trở cố định trong sơ đồ mạch điện
Điện trở cố định không phân cực và thường mang mã tham chiếu R, R1, R2. Tiêu chuẩn IEC dùng hình chữ nhật; ký hiệu ANSI dùng đường răng cưa. Hai đầu ký hiệu tương ứng hai chân linh kiện.
Mỗi sơ đồ trong bài dùng mã tham chiếu riêng cho từng linh kiện, chẳng hạn R cho điện trở, C cho tụ điện, D cho diode, Q cho transistor, U cho IC, L cho cuộn cảm và K cho rơ-le. Khi một mạch có nhiều linh kiện, số thứ tự R1, R2, C1, D1… giúp phân biệt từng phần tử mà không làm thay đổi ký hiệu điện của chúng.
3. Cấu tạo, hình dạng và các kiểu package
Điện trở được tạo từ màng carbon, màng kim loại, màng oxide, lớp màng dày trên nền gốm hoặc dây điện trở quấn quanh lõi. Dòng điện qua phần tử điện trở làm năng lượng điện chuyển thành nhiệt theo hiệu ứng Joule.
- Axial xuyên lỗ: carbon film, metal film hoặc metal oxide
- SMD phổ biến: 0201, 0402, 0603, 0805, 1206, 2010 và 2512
- Điện trở dây quấn hoặc điện trở sứ công suất
- Mạng điện trở nhiều phần tử
Ảnh thực tế chỉ được gắn tên package khi có đủ căn cứ từ mã linh kiện, kích thước hoặc datasheet; không đoán package chỉ từ tỷ lệ ảnh.
4. Các chủng loại phổ biến
- Màng carbon
- Màng kim loại chính xác
- Màng oxide chịu nhiệt
- Màng dày SMD
- Dây quấn công suất
- Điện trở xung hoặc điện trở cầu chì
5. Các thông số kỹ thuật cần hiểu
- Trị số và dung sai
- Công suất danh định cùng đường cong derating
- Điện áp làm việc tối đa
- TCR
- Khả năng chịu xung
- Độ nhiễu và độ ổn định lâu dài
Đọc trị số, dung sai, công suất tại nhiệt độ tham chiếu, đường cong derating, điện áp làm việc tối đa, TCR, khả năng chịu xung và kích thước. Không dùng khái niệm pinout hay sai cực tính cho điện trở cố định hai chân.
6. Công thức toán học và vật lý
- Định luật Ohm: U = I × R
- Công suất: P = U × I = I²R = U²/R
- Chia áp không tải: Ura = Uvào × R₂/(R₁+R₂)
- Nối tiếp: Rtđ = R₁ + R₂ + …
- Song song: 1/Rtđ = 1/R₁ + 1/R₂ + …
Công thức lý tưởng chỉ đúng trong điều kiện đã nêu. Khi chọn linh kiện thật phải tính thêm dung sai, nhiệt độ, tần số, tải và giới hạn trong datasheet.
7. Các cách mắc Điện trở cố định trong mạch điện tử
Dưới đây là các cách mắc phổ biến, có cơ sở kỹ thuật đối với đúng nhóm linh kiện. Mỗi hình có chú giải ký hiệu để người đọc nhận ra từng loại linh kiện ngay cả khi mạch có nhiều phần tử. Số cách không được bổ sung chỉ để làm bài dài; cấu hình đặc thù theo mã linh kiện phải lấy từ datasheet.
1. Mắc nối tiếp để hạn dòng
Điện trở nằm trên đường dòng của LED, transistor hoặc tải; điện áp dư rơi trên điện trở. Công thức liên quan: R = (Unguồn − Utải)/I.

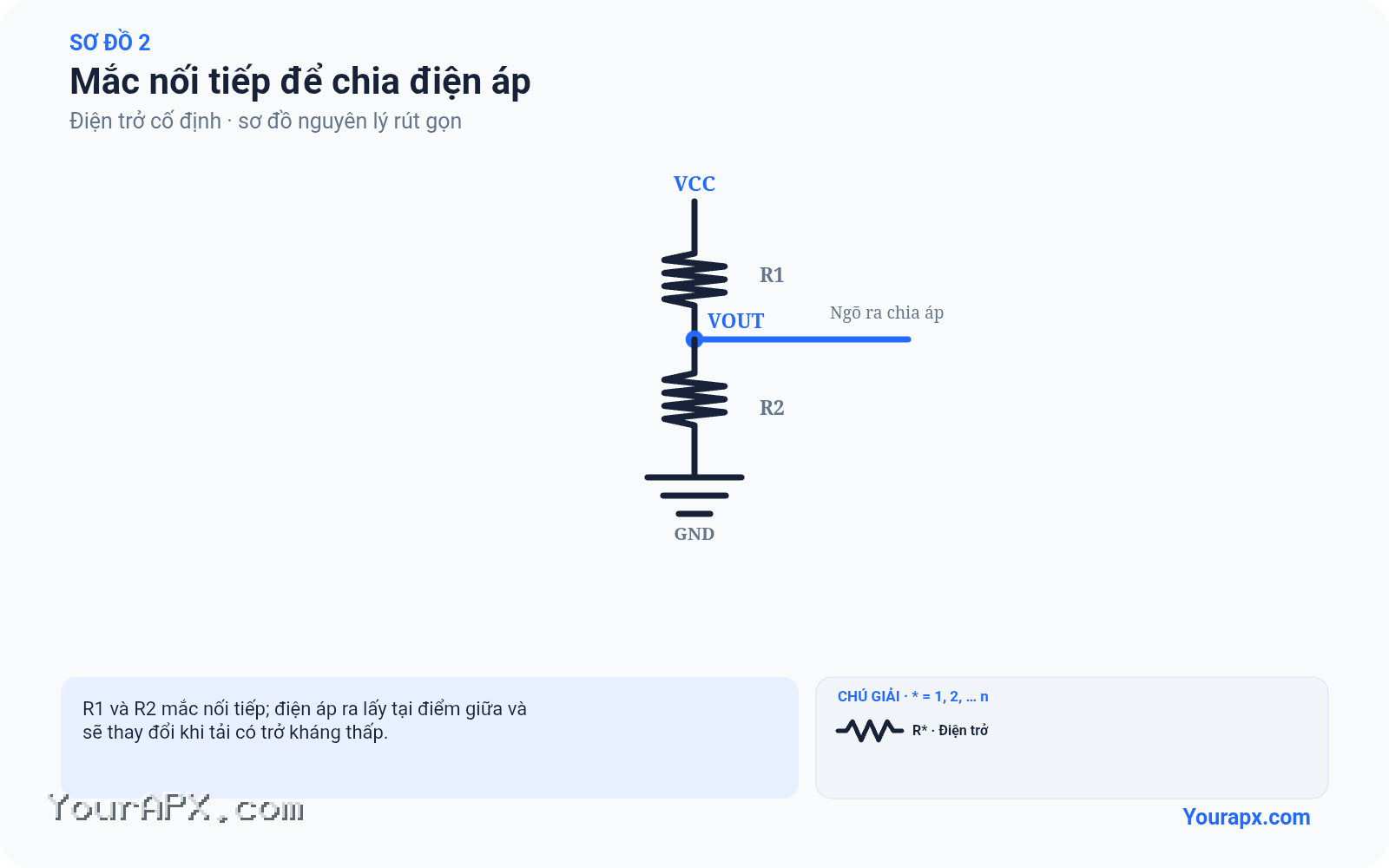

2. Mắc nối tiếp để chia điện áp
Hai hoặc nhiều điện trở tạo các mức điện áp trung gian; tải nối vào điểm chia sẽ làm thay đổi tỷ lệ.

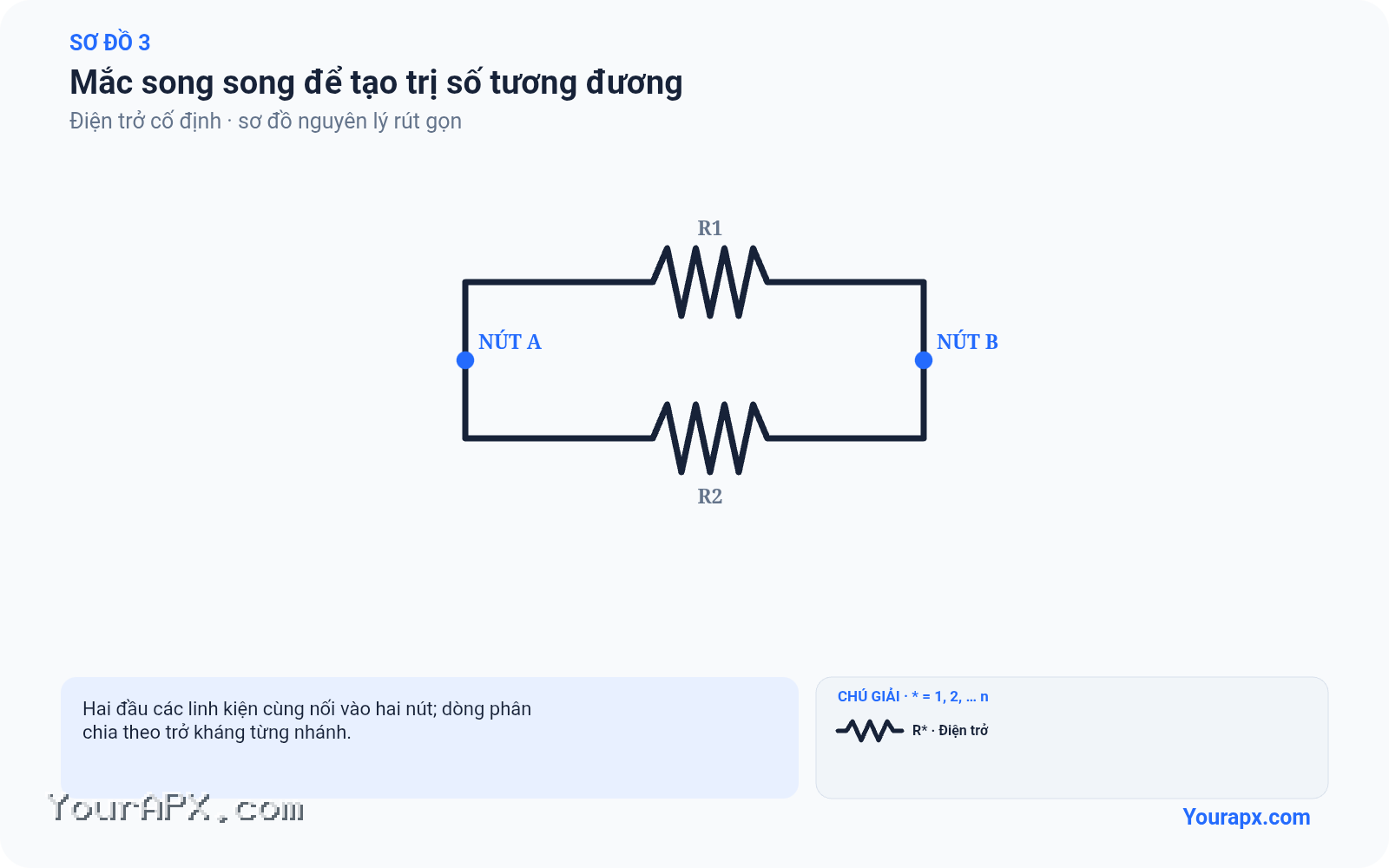

3. Mắc song song để tạo trị số tương đương
Dùng khi cần trị số hoặc công suất khác; phải tính phân bố dòng và sai số.

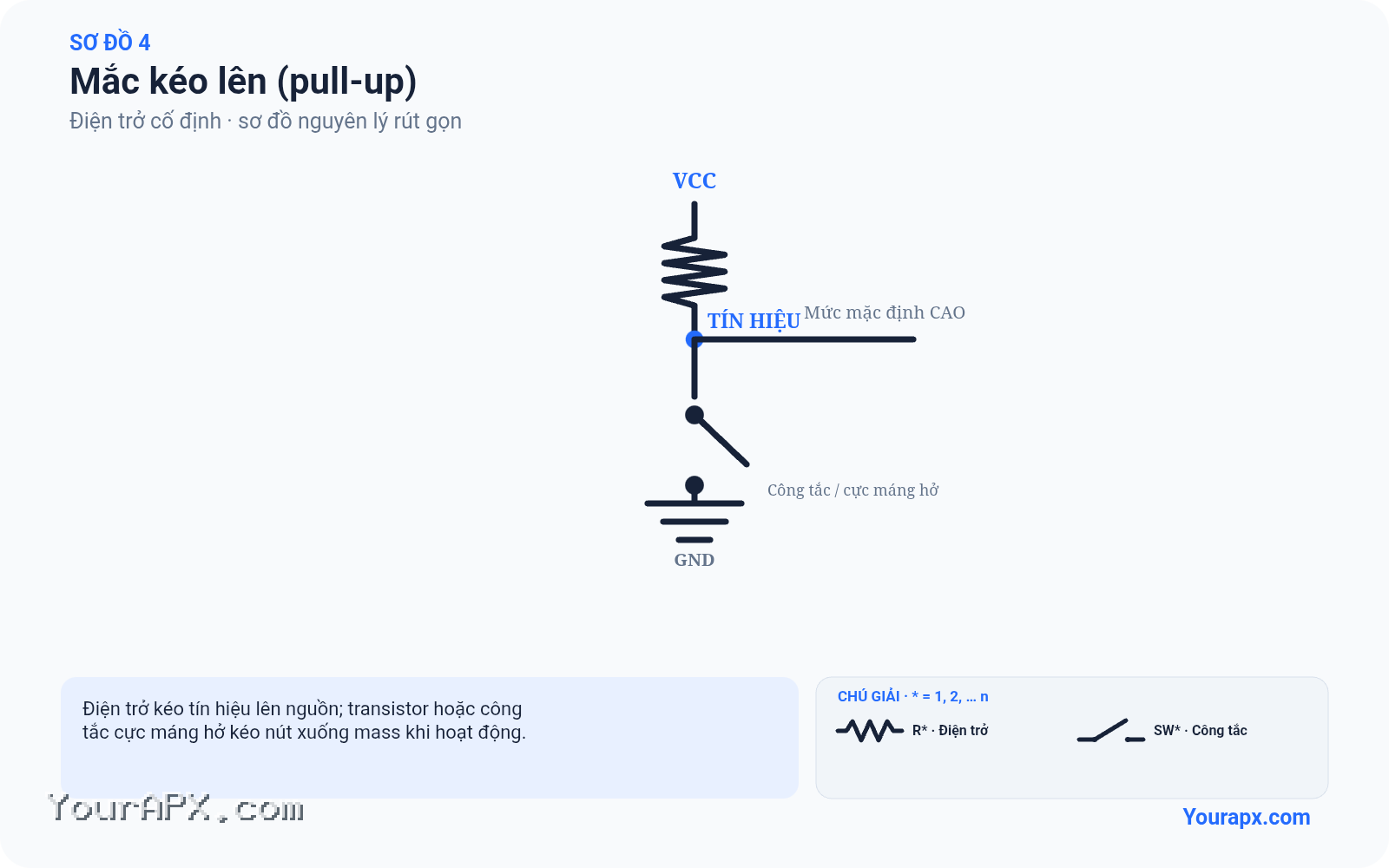

4. Mắc kéo lên (pull-up)
Điện trở nối tín hiệu với nguồn để tạo mức logic mặc định cao khi ngõ ra hở.
5. Mắc kéo xuống (pull-down)
Điện trở nối tín hiệu với mass để tạo mức logic mặc định thấp.

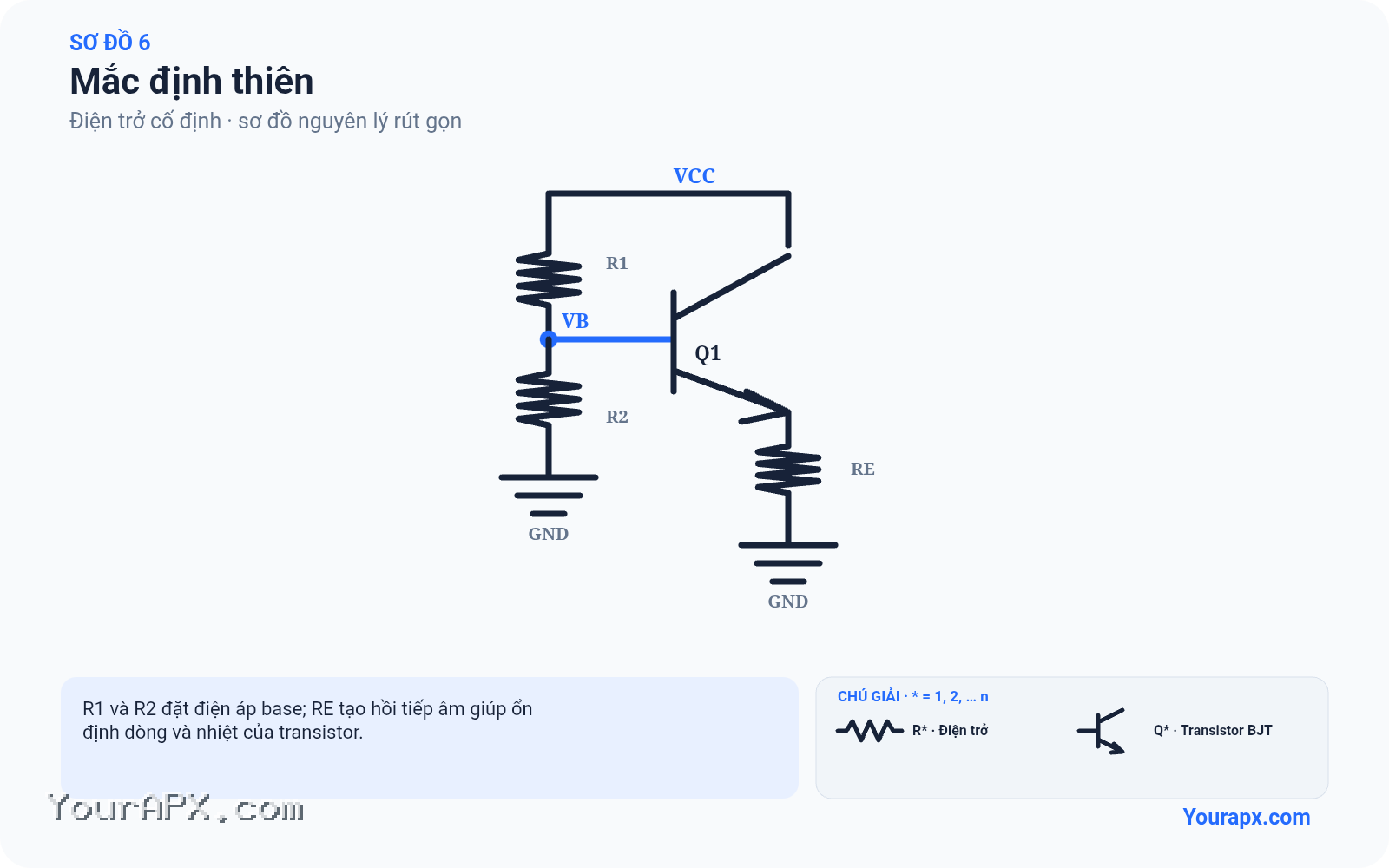

6. Mắc định thiên
Mạng điện trở thiết lập điểm làm việc cho transistor, MOSFET hoặc op-amp.

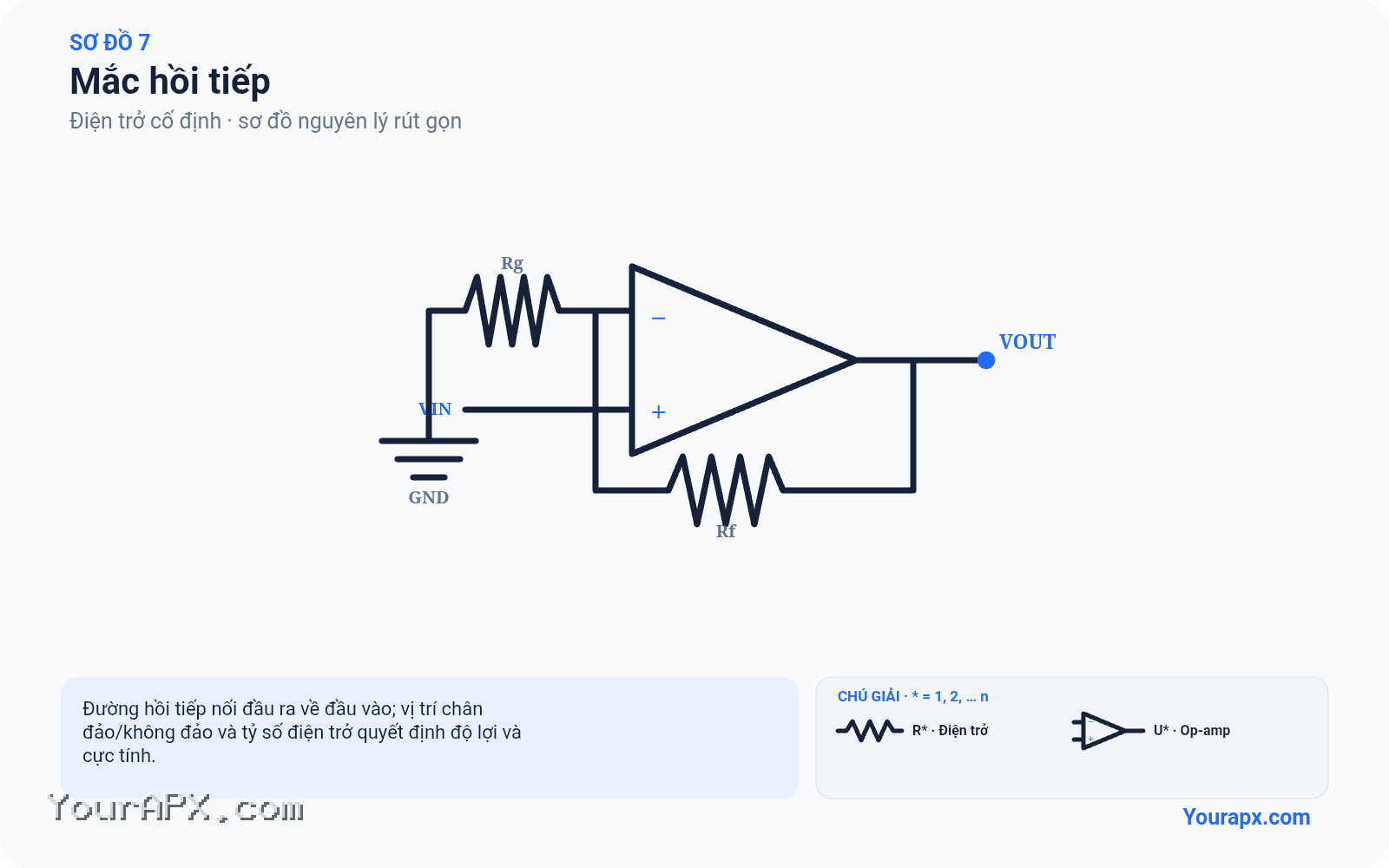

7. Mắc hồi tiếp
Điện trở nối từ đầu ra về đầu vào để đặt độ lợi, độ ổn định hoặc ngưỡng so sánh.

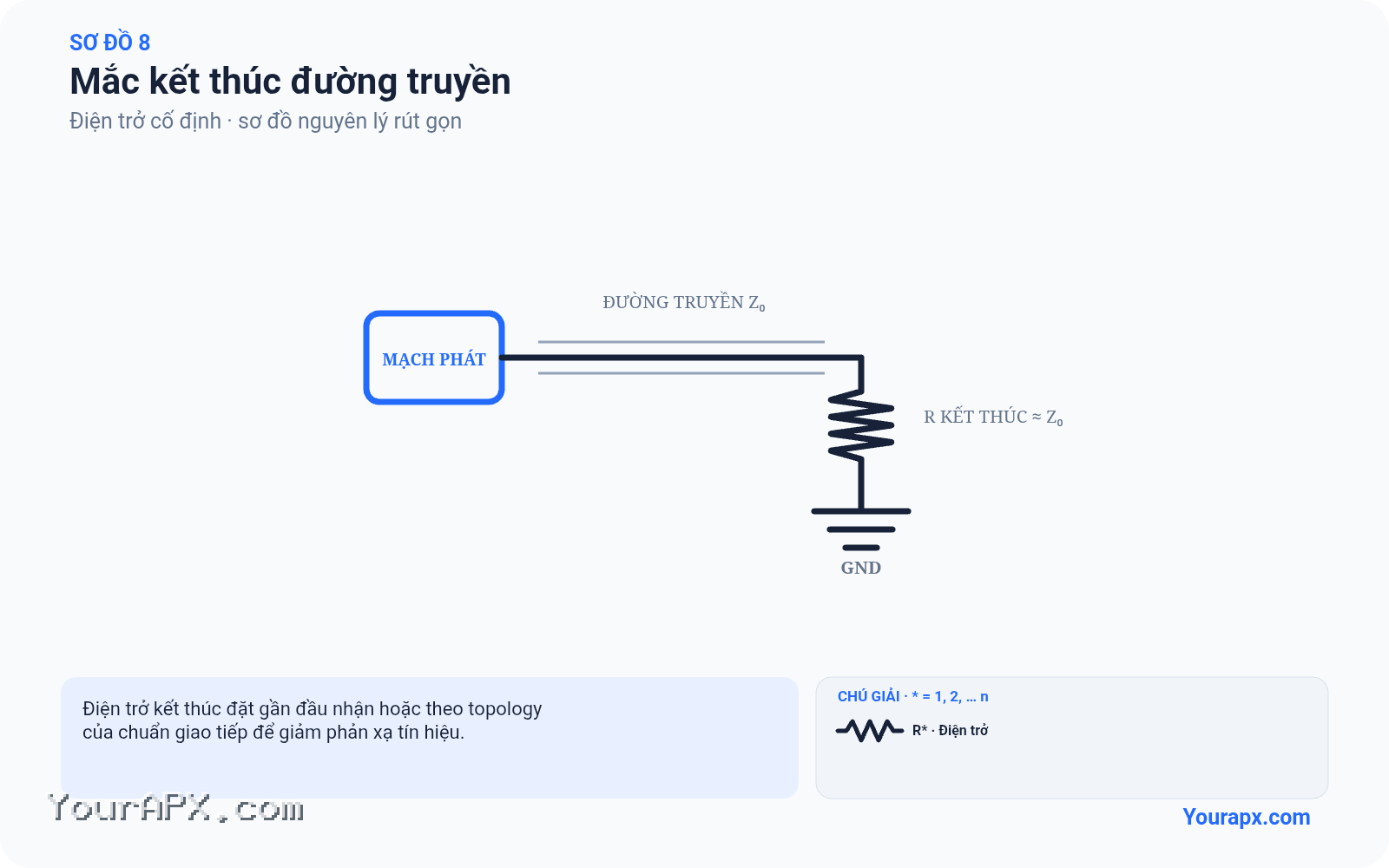

8. Mắc kết thúc đường truyền
Điện trở đặt ở đầu hoặc hai đầu đường tín hiệu để phù hợp trở kháng và giảm phản xạ; trị số phụ thuộc chuẩn giao tiếp.
9. Mắc với tụ tạo mạch RC
Điện trở và tụ tạo lọc thông thấp, thông cao, trễ thời gian, reset hoặc snubber. Công thức liên quan: τ = R × C.

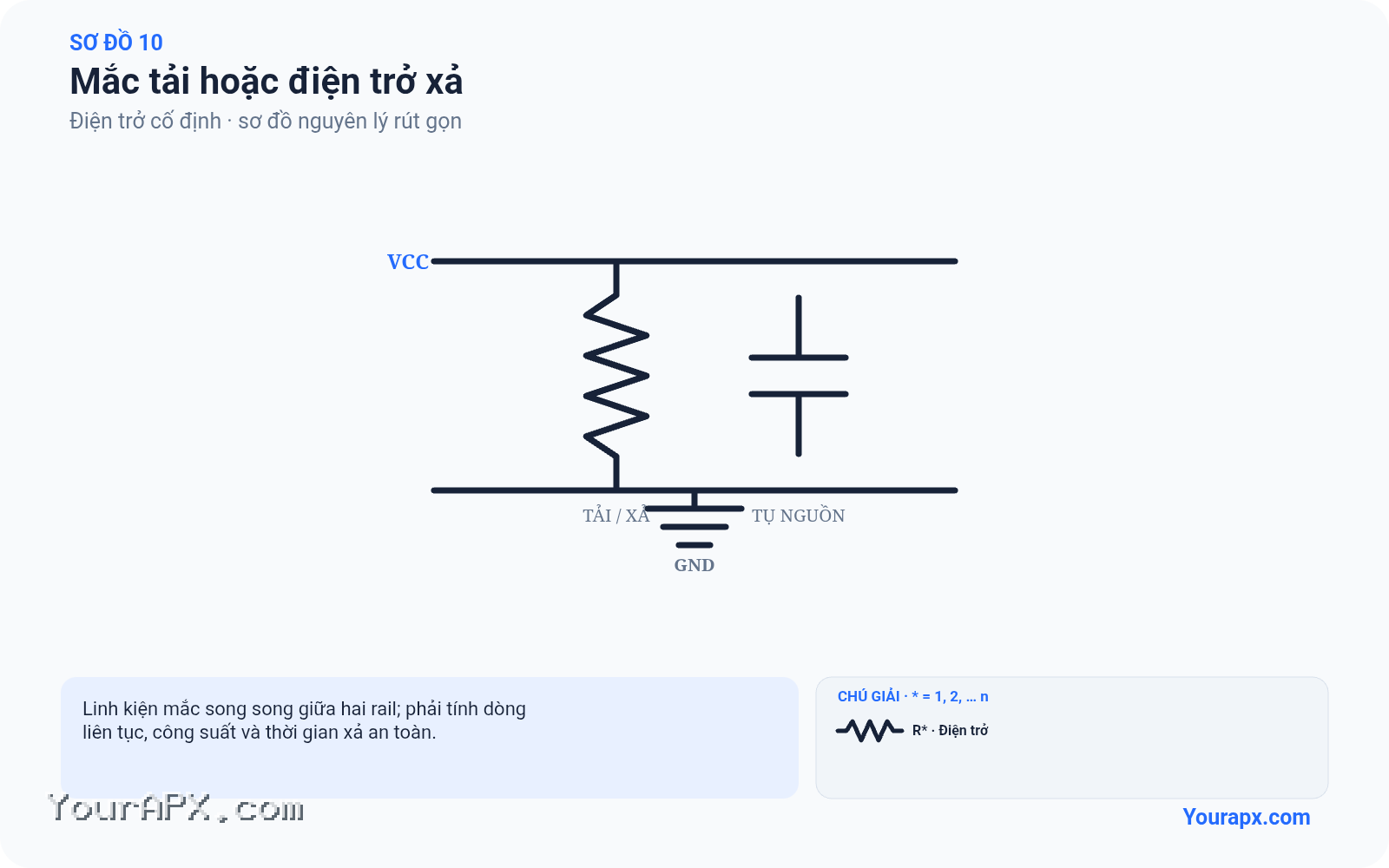

10. Mắc tải hoặc điện trở xả
Điện trở đặt song song nguồn/tụ để tạo tải tối thiểu hoặc xả điện tích; phải tính công suất liên tục.

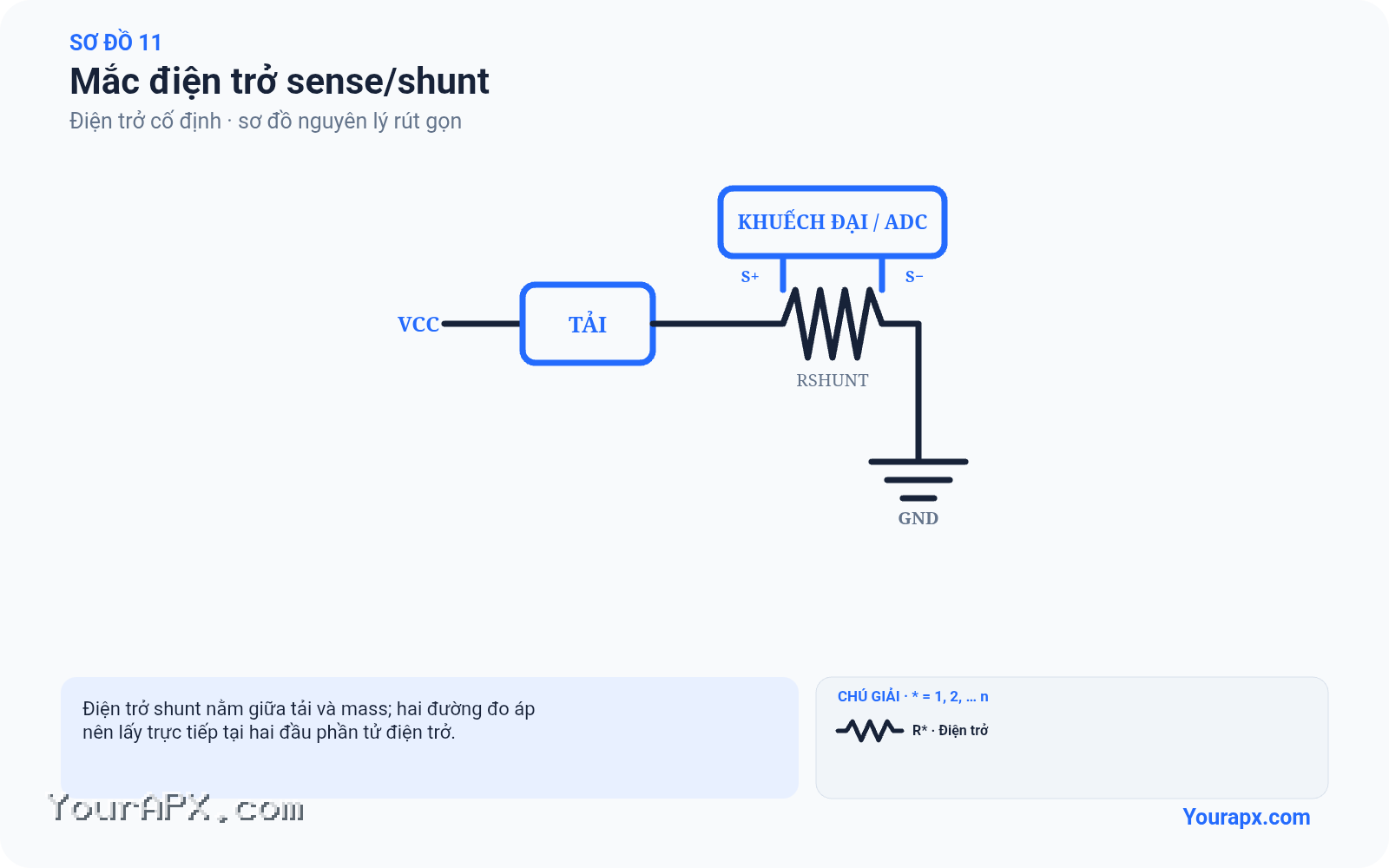

11. Mắc điện trở sense/shunt
Điện trở trị số thấp mắc nối tiếp tải để suy ra dòng từ điện áp rơi; mạch chính xác nên dùng đường Kelvin.

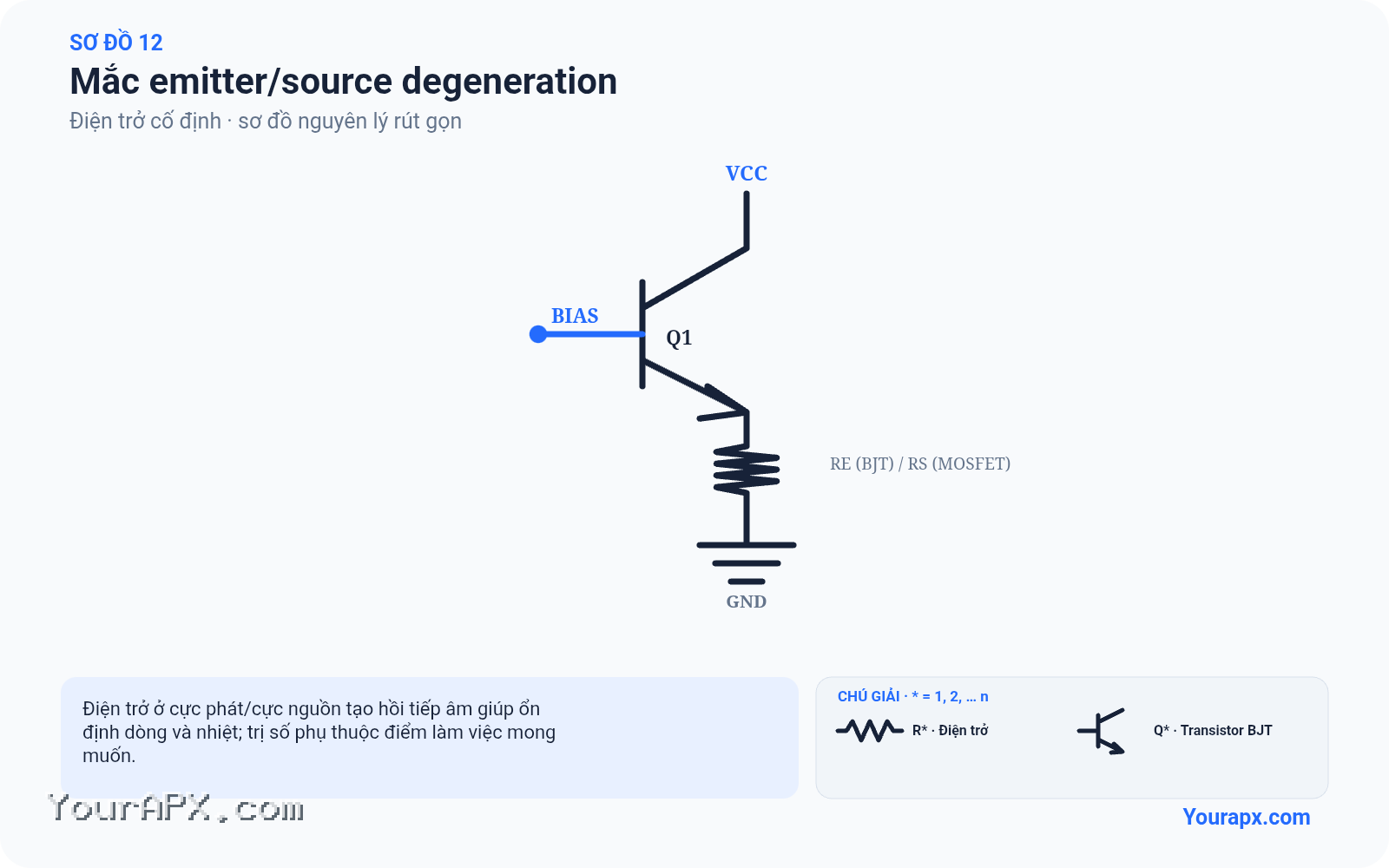

12. Mắc emitter/source degeneration
Điện trở ở emitter BJT hoặc source MOSFET tạo hồi tiếp âm, ổn định dòng và nhiệt.
8. Ví dụ tính toán và ứng dụng
Nguồn 12 V cấp LED có điện áp thuận 2 V ở 10 mA: R = (12−2)/0,01 = 1 kΩ. Công suất trên điện trở là 0,1 W, vì vậy điện trở 0,25 W có dự phòng phù hợp trong điều kiện thông thường; vẫn cần kiểm tra nhiệt độ thực tế.
9. Cách đọc mã và datasheet
Đọc trị số, dung sai, công suất tại nhiệt độ tham chiếu, đường cong derating, điện áp làm việc tối đa, TCR, khả năng chịu xung và kích thước. Không dùng khái niệm pinout hay sai cực tính cho điện trở cố định hai chân.
10. Cách đo và kiểm tra trên bo mạch
- Ngắt nguồn và xả tụ trước khi đo
- Đọc trị số vòng màu hoặc mã SMD rồi xác định dung sai
- Đo bằng thang ohm; nếu kết quả bị nhánh song song chi phối thì nhấc một chân
- So sánh kết quả với khoảng dung sai và kiểm tra lại khi linh kiện nóng
Kết quả đo trực tiếp trên bo có thể bị ảnh hưởng bởi linh kiện mắc song song. Chỉ nhấc chân linh kiện khi thao tác an toàn và thực sự cần thiết.
11. Dạng hư hỏng và nguyên nhân
Dấu hiệu thường gặp
- Đứt mạch
- Tăng hoặc giảm trị số ngoài dung sai
- Cháy lớp phủ hoặc nứt thân
- Nứt mối hàn SMD
- Tăng nhiễu hoặc trôi trị số theo nhiệt độ
Nguyên nhân có cơ sở kỹ thuật
- Công suất liên tục vượt định mức
- Xung điện vượt khả năng chịu năng lượng
- Điện áp làm việc quá cao
- Nhiệt độ môi trường và tản nhiệt không phù hợp
- Ẩm, lão hóa hoặc ứng suất cơ học
Không kết luận linh kiện hỏng chỉ từ màu sắc hoặc ảnh bên ngoài; cần kết hợp phép đo, sơ đồ và điều kiện vận hành.
12. Cách lựa chọn linh kiện thay thế
- Trị số và dung sai phù hợp
- Công suất và điện áp làm việc không thấp hơn yêu cầu
- TCR và khả năng chịu xung phù hợp
- Đúng kích thước/footprint
- Không tự thay điện trở màng bằng dây quấn trong mạch tần số cao vì điện cảm ký sinh có thể ảnh hưởng
13. Câu hỏi thường gặp
Có thể đo Điện trở cố định trực tiếp trên bo mạch không?
Có thể kiểm tra sơ bộ khi đã ngắt nguồn, nhưng các nhánh song song và linh kiện phụ trợ có thể làm sai kết quả. Cần đối chiếu sơ đồ và tách một chân khi cần đo độc lập.
Có thể dùng linh kiện có thông số cao hơn để thay thế không?
Không phải thông số nào cao hơn cũng tốt hơn. Linh kiện thay thế phải đúng chức năng, sơ đồ chân hoặc kiểu chân, trị số chính, đặc tính theo tần số/nhiệt độ, package và điều kiện làm việc.
Tài liệu kỹ thuật dùng để đối chiếu
Phần cấu tạo, nguyên lý, thông số, cách mắc và phương pháp đo kiểm trong bài được biên soạn trên cơ sở các tài liệu kỹ thuật nội bộ dưới đây. Nội dung đã được diễn giải bằng tiếng Việt cho mục đích đào tạo, không sao chép nguyên văn. Hình có chữ nước ngoài chỉ được dùng để nghiên cứu; bài đăng chỉ sử dụng ảnh thực tế hoặc sơ đồ đã được vẽ lại bằng tiếng Việt.
- [1] The Illustrated dictionary of electronics — trang 795.
- [2] Circuits for the Hobbyist — trang 92.
- [3] Newnes Industrial Control Wiring Guide — trang 18.
- [4] The Art of Electronics 2ed — trang 41.
- [5] Analog Integrated Circuit Design — trang 623.
- [6] Op Amps Design Application and Troubleshooting — trang 258.
- [7] McGraw-Hill.Teach Yourself Electricity and ElectronicsEbook-FLY — trang 731.
- [8] Circuits for the Hobbyist — trang 191.
14. Kết luận
Muốn sử dụng Điện trở cố định đúng cách cần nhận dạng đúng loại, đọc được ký hiệu, hiểu cách mắc, tính được điều kiện làm việc, đo kiểm an toàn và chọn linh kiện thay thế theo datasheet thay vì chỉ dựa vào hình dáng.
