Sửa switch Cisco C1000-24P-4G-L lỗi PoE, nguồn và mất cổng

1. Giới thiệu Cisco Catalyst C1000-24P-4G-L

Cisco Catalyst C1000-24P-4G-L là switch Layer 2 doanh nghiệp có 24 cổng Gigabit Ethernet PoE+, ngân sách PoE 195 W và 4 cổng uplink 1G SFP. Thiết bị phù hợp cho hệ thống camera, điện thoại IP, access point và mạng văn phòng.

Đây là phiên bản 24P có PoE+, cần phân biệt với C1000-24T-4G-L không PoE để chẩn đoán đúng khối nguồn và mạch cấp công suất.

2. Những lỗi thường gặp

• Không lên nguồn, boot lặp hoặc treo trong quá trình khởi động.
• Cổng truyền dữ liệu bình thường nhưng không cấp nguồn PoE.
• Một nhóm cổng mất link, kết nối chập chờn hoặc phát sinh nhiều lỗi CRC.
• Không nhận module SFP hoặc mất kết nối uplink.
• Thiết bị quá nhiệt hoặc tự tắt khi tải PoE tăng cao.

3. Chẩn đoán lỗi PoE

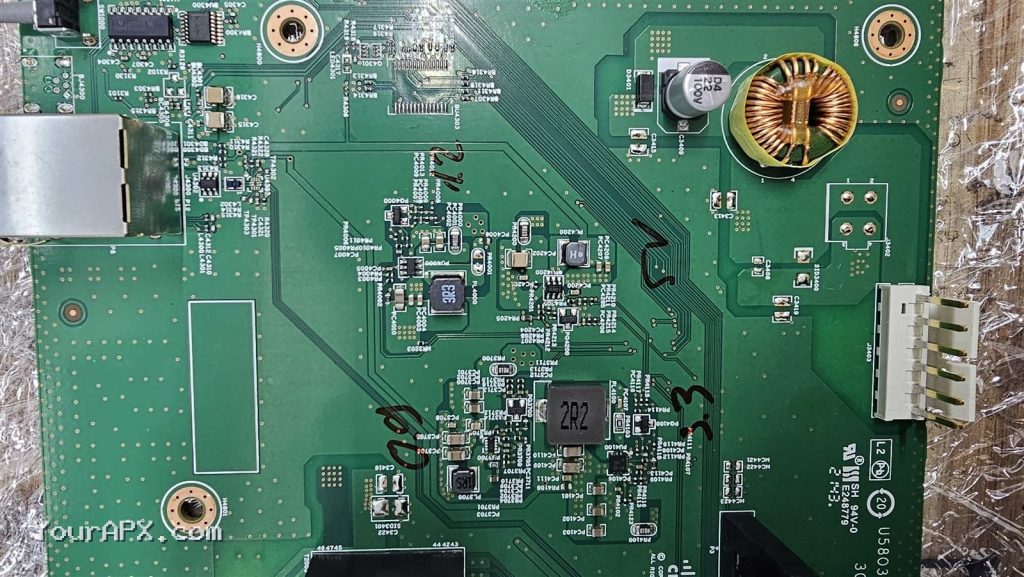

Kỹ thuật viên kiểm tra công suất nguồn, ngân sách PoE, cấu hình cổng và thiết bị đầu cuối. Sau khi loại trừ dây mạng và tải, APX đo mạch bảo vệ, tầng điều khiển PoE và các đường nguồn cấp cho từng nhóm cổng.

Thiết bị được thử với tải thực tế để xác định lỗi chỉ xuất hiện ở một cổng, một nhóm cổng hay toàn bộ khối PoE.

4. Kiểm tra lỗi nguồn, boot và mất cổng

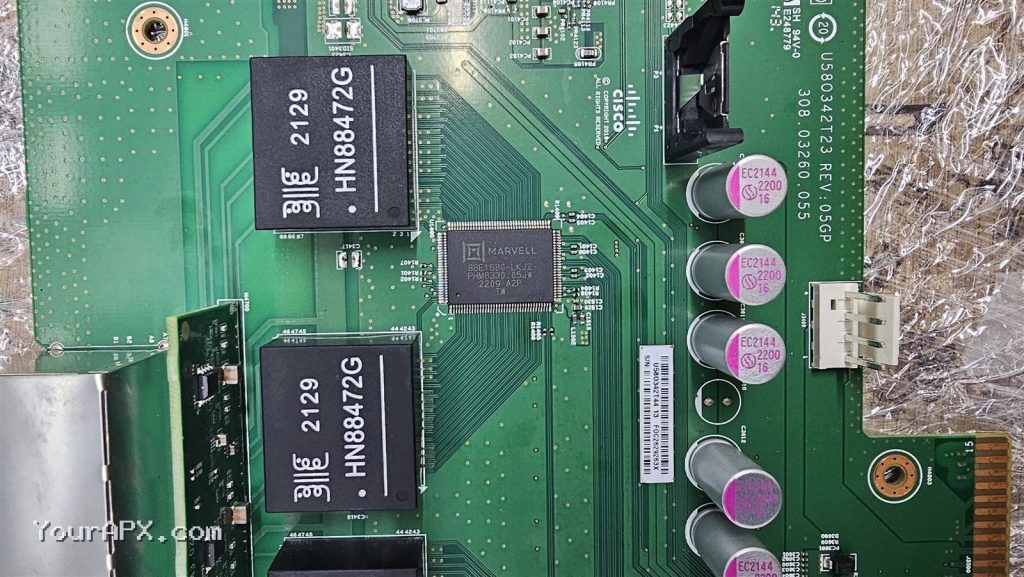

Log console và trạng thái LED giúp phân biệt lỗi firmware, bộ nhớ và phần cứng. Với lỗi cổng, kỹ thuật viên thử chéo dây và module, sau đó kiểm tra PHY, biến áp mạng cùng linh kiện chống xung gần RJ45.

5. Quy trình sửa chữa tại APX

1. Tiếp nhận thiết bị, ghi nhận lỗi và sao lưu cấu hình khi có thể.
2. Kiểm tra nguồn, nhiệt độ, cổng RJ45 và uplink SFP.

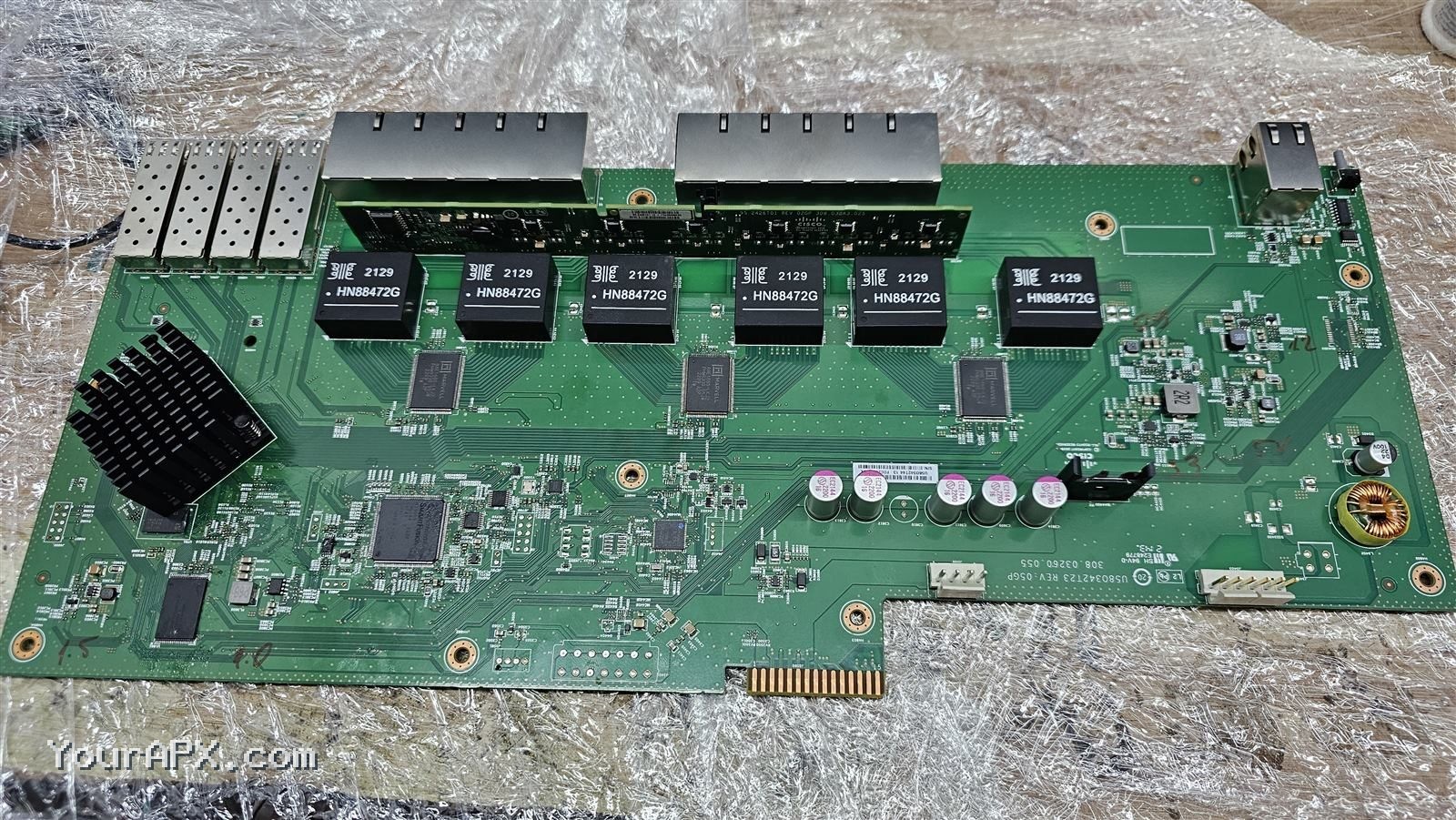

3. Khoanh vùng mainboard, khối PoE và linh kiện liên quan.
4. Sửa chữa, chạy tải PoE và kiểm tra toàn bộ cổng.
5. Theo dõi hoạt động ổn định trước khi bàn giao.

Liên hệ APX qua Hotline 0367 247 577 hoặc Zalo 0978 626 298 khi Cisco C1000-24P-4G-L gặp sự cố.

Thông số được đối chiếu theo tài liệu Cisco Catalyst 1000 Series; thiết bị thực tế cần được đo kiểm trực tiếp.
