Sửa switch Cisco Catalyst C9300-24T-A lỗi nguồn, lỗi khởi động và mất cổng

1. Giới thiệu Cisco Catalyst C9300-24T-A

Cisco Catalyst C9300-24T-A là switch access doanh nghiệp thuộc dòng Catalyst 9300, có 24 cổng đồng 10/100/1000 Mbps, uplink module và giấy phép Network Advantage. Thiết bị thường nằm ở lớp access hoặc distribution nên lỗi phần cứng có thể làm gián đoạn một vùng mạng lớn.

Model 24T là phiên bản truyền dữ liệu, không phải bản PoE. Cần phân biệt đúng với C9300-24P hoặc C9300-24U để tránh đánh giá sai mạch nguồn và chức năng cổng.

2. Những lỗi thường gặp

• Không lên nguồn hoặc nguồn vào nhưng thiết bị không khởi động.
• Dừng trong giai đoạn boot, khởi động lại liên tục hoặc không vào được IOS XE.
• Mất một cụm cổng Ethernet, cổng chập chờn hoặc không nhận link.
• Không nhận uplink module, stack hoặc xuất hiện cảnh báo phần cứng.
• Quạt chạy tốc độ cao, báo nhiệt độ hoặc nguồn bất thường.

3. Kiểm tra lỗi nguồn và lỗi khởi động

Với thiết bị không lên, APX kiểm tra tuần tự nguồn AC, module nguồn, các đường nguồn chờ và nguồn cục bộ trên mainboard. Không thay linh kiện theo phỏng đoán vì một đường nguồn bị kéo thấp có thể đến từ tầng chuyển đổi, tải phía sau hoặc linh kiện bảo vệ.

Với lỗi boot, cần ghi lại log console và trạng thái LED trước khi can thiệp để phân biệt lỗi phần mềm, bộ nhớ lưu trữ, nguồn không ổn định và lỗi ở khối xử lý.

4. Lỗi mất cổng và uplink

Mất link có thể xuất phát từ cáp, module quang, cấu hình, PHY hoặc mạch bảo vệ gần cụm cổng. Kỹ thuật viên cần thử chéo cáp/module, kiểm tra log và đo đối chiếu giữa các cổng cùng nhóm trước khi kết luận hỏng mainboard.

5. Quy trình sửa chữa tại APX

1. Tiếp nhận model, serial, cấu hình hiện tại và mô tả lỗi.
2. Ghi log console, kiểm tra nguồn, quạt, nhiệt độ và trạng thái cổng.
3. Khoanh vùng theo từng khối, đo đối chiếu và xác nhận nguyên nhân.
4. Sửa chữa, chạy tải, kiểm tra cổng/uplink và theo dõi khởi động lặp lại.
5. Bàn giao kèm kết quả kiểm thử và khuyến nghị vận hành.

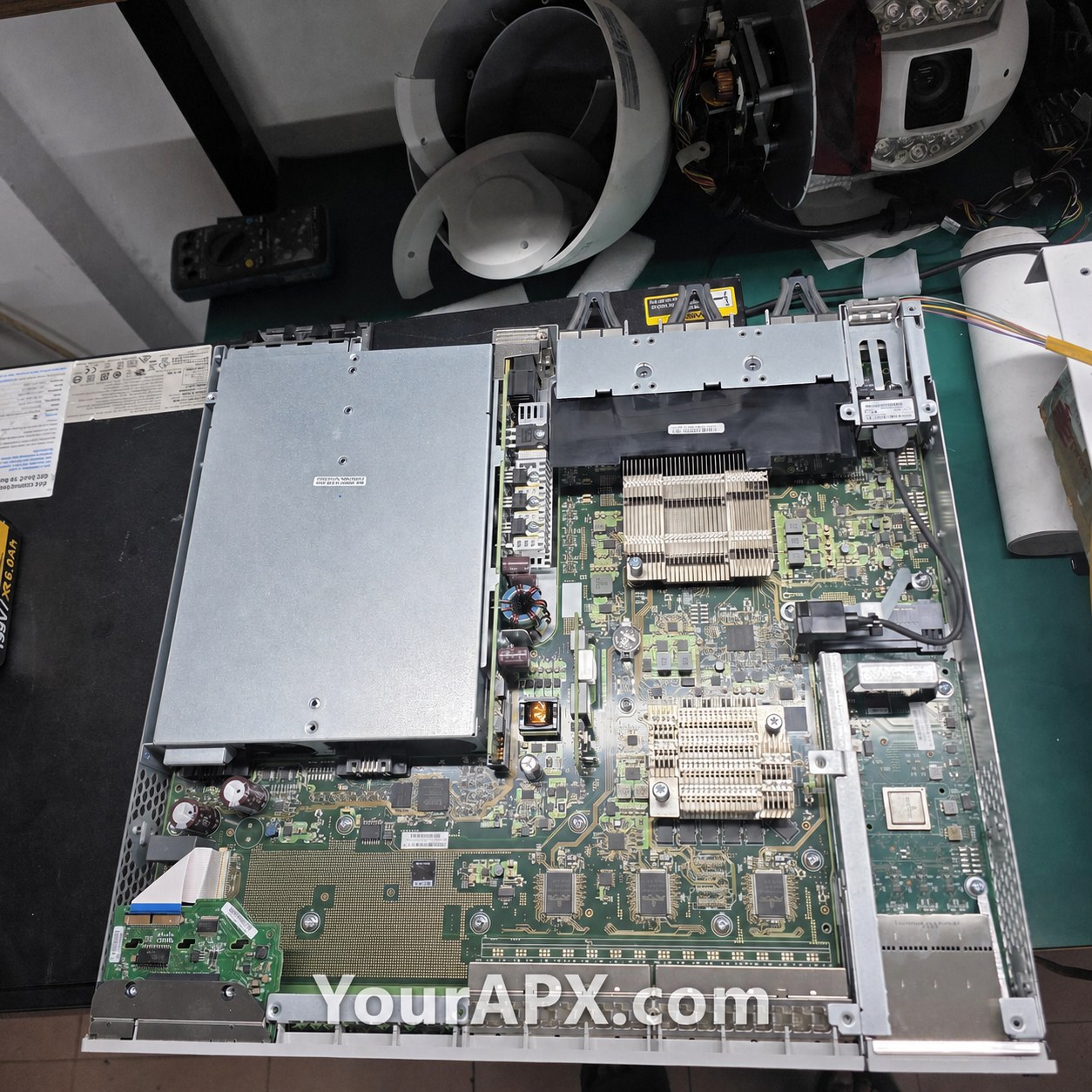

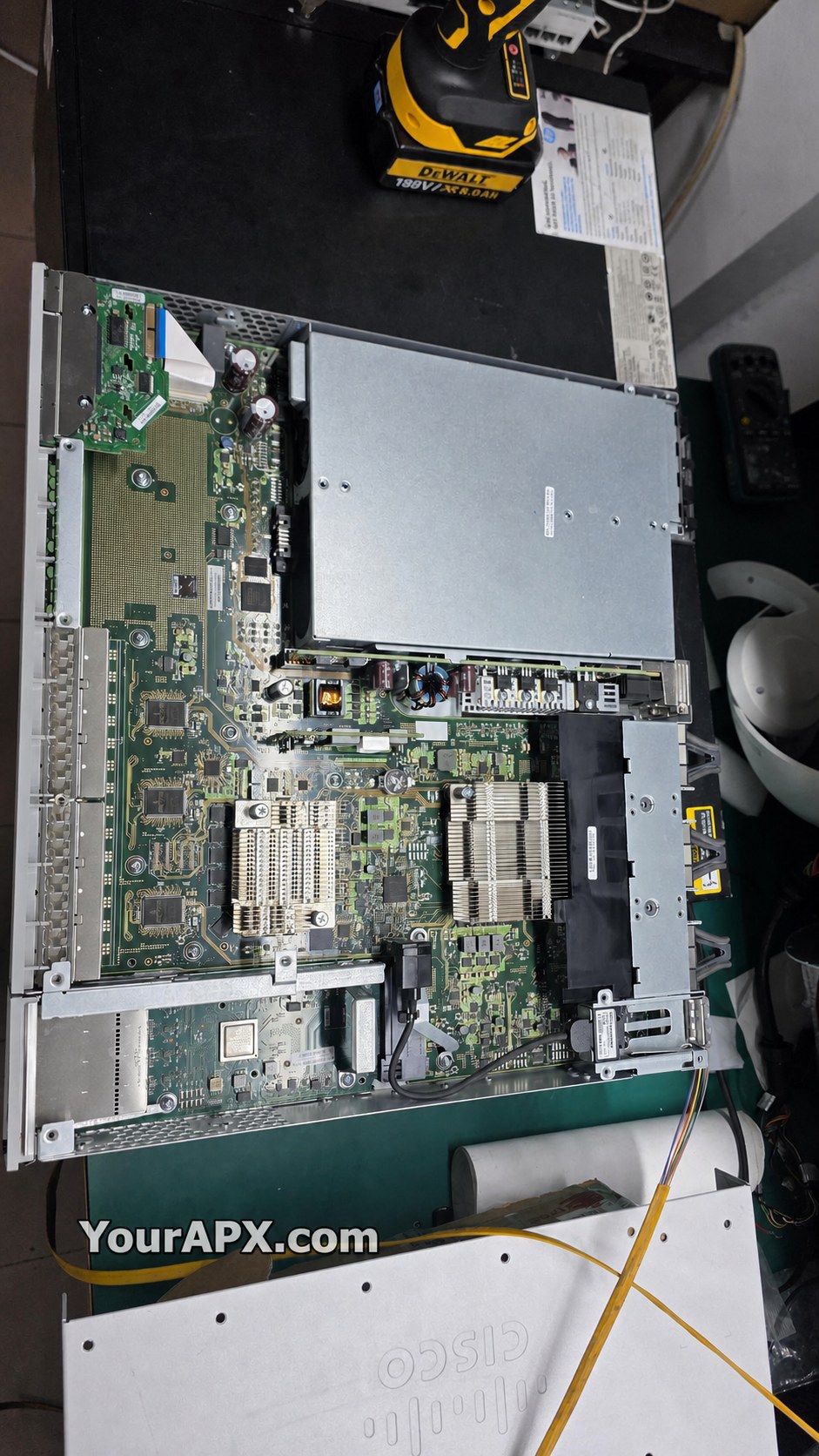

Lưu ý: Nội dung là định hướng chẩn đoán từ hình ảnh thiết bị thực tế, không thay thế quy trình đo kiểm trực tiếp trên từng mainboard.
