I. Giới thiệu

• • Cổng: 16 x 10/100/1000T (RJ-45) + 4 x 100/1000X SFP – tổng số 20 cổng. Allied Telesis+1

  • Cấu trúc chuyển mạch (switch fabric) khoảng 40 Gbps, và hiệu suất chuyển tiếp (forwarding rate) khoảng 29.7 Mpps. Allied Telesis+1

  • Hỗ trợ cấp nguồn PoE/PoE+: tổng ngân sách PoE (PoE budget) ~ 240 W, tối đa 16 cổng cấp nguồn (với PoE) hoặc 8 cổng cấp nguồn PoE+ (30 W mỗi cổng). Allied Telesis

  • Dải nhiệt độ hoạt động rộng, đặc biệt phù hợp môi trường ngoài trời hoặc công nghiệp: từ -40 °C đến +75 °C (và được thử nghiệm tới 85 °C) theo thông số chung của dòng. Allied Telesis+1

  • Thiết kế fan-less (không quạt), vỏ kim loại, có khả năng gắn DIN-rail hoặc trên tường (wall mount). Allied Telesis+1

  • Hệ điều hành: AlliedWare Plus™, hỗ trợ nhiều tính năng quản lý, bảo mật, tự động hóa mạng như NETCONF/RESTCONF với YANG, OpenFlow v1.3. Allied Telesis+1

  • Hỗ trợ các tính năng mạng công nghiệp cao như EPSRing™, ITU-T G.8032 (mạng vòng nhanh), Active Fiber Monitoring™ (AFM). Allied Telesis

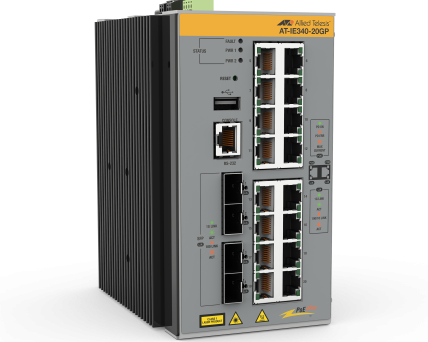

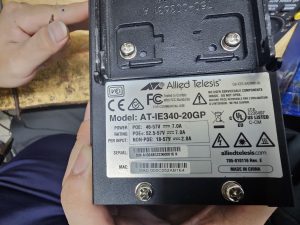

Ảnh thiết bị AT-IE340-20GP

II.Những lỗi thường gặp

1. Lỗi Không lên nguồn.
2. LAN hoạt động nhưng không cấp POE.
3. LAN và POE không hoạt động.
4. LED port không hoạt động hoặc hoạt động lỗi.

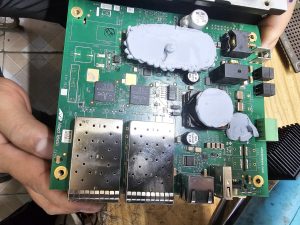

Hình anrht thiết bị AT-IE340-20GP lỗi

2.1 AT-IE340-20GP lỗi không lên nguồn

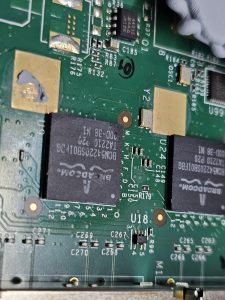

Đây là lỗi rất rộng có thể do rất nhiều nguyên nhân từ CPU BCM53343A0KGSBG tới IC driver LT8705 hoặc ic điều khiển led LV164 (họ 74HC164) gây nên và nguyên nhân chủ yếu do lỗi shock điện từ Port Ethernet gây nên, hiếm khi do nguồn cấp gây nên, đôi khi vẫn có khả năng từ nguồn cấp nhưng vô cùng hiếm, khả dĩ do nguồn cấp được cấp chuẩn hóa và có cơ chế bảo vệ hoàn chỉnh.

Chúng tôi đã nhận rất nhiều thiết bị switch công nghiệp và việc lỗi do nguồn cấp gây nên gần như chưa gặp, chủ yếu do shock điện từ port Ethernet vào gây lỗi cả nguồn.

2.2 LAN hoạt động nhưng không cấp POE

Lỗi này thường gặp với trường hợp bị shock điện gây chết POE board, chết nguồn cấp cho POE board chủ yếu là IC LT8705EUHF. Và các linh kiện nhỏ lân cận.

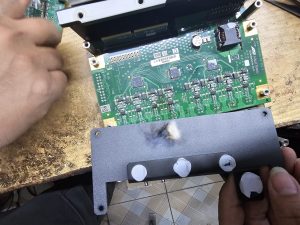

các bạn có thể thấy việc POE board bị cháy nổ như hình dưới đây

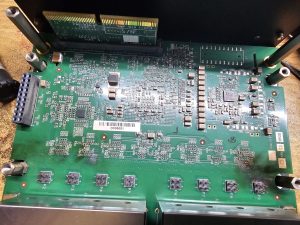

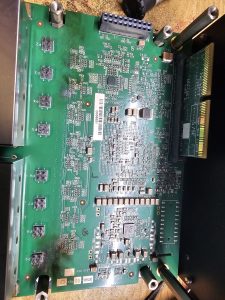

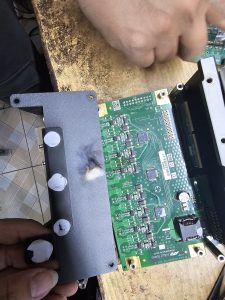

Hình ảnh POE board lỗi

2.2 AT-IE340-20GP lỗi LAN  và POE

Đây chính xác là lỗi nhiều nhất và xảy ra nhất mà chúng ta cần lưu ý để sửa thiết bị này.

Khi LAN không lên thì nguyên nhân do lỗi CPU BCM53343A0KGSBG hiếm khi nào xảy ra do Flash( chúng tôi chưa gặp). Bạn phải xử lý triệt để lỗi này trước khi xử lý các lỗi liên quan tiếp theo. xử lý xong lỗi này bạn mới tiếp tục xử lý tới phần POE board. Hình ảnh dưới đây.

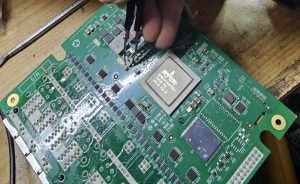

Hình ảnh CPU của switch AT-IE340-20GP

2.3 LED port AT-IE340-20GP không sáng, hoạt động lỗi

Sau khi sửa thành công phần LAN và POE, tuy nhiên các bạn không thấy led hoạt động đúng thì phần còn lại là  IC điều khiển LED. IC điều khiển các Led này là họ HC164 TSSOP 16 chân. các bạn thay là ok.

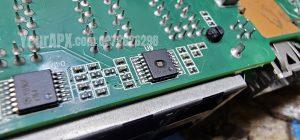

Hình ảnh AT-IE340-20GP lỗi IC led driver

2.4 AT-IE340-20GP Lỗi một số port cấp POE.

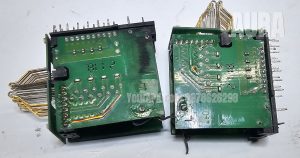

Đây có thể nói là lỗi khó nhằn nhất của dòng này do bạn phải tốn nhiều thời gian và công sứa để sửa và thay thế, vì chúng ta phải nhấc cả cụm port ra để thay thế và sửa chữa từng port lỗi, phần lớn do shock điện, sét đánh vào port  gây nên. Hình ảnh port lỗi dưới đây.

Các lỗi sẽ tiếp tục được cập nhật
