I. Giới thiệu

AT-IS230-10GP của Allied Telesis, đây là switch Managed Layer 2 công nghiệp trong dòng IS230 Series, dùng cho môi trường khắc nghiệt như ngoài trời, khu công nghiệp, hệ thống IoT, mạng giám sát đô thị. Allied Telesis+1
Cổng: 8 x 10/100/1000 T (RJ-45) + 2 x 100/1000 X SFP (combo) — tổng “8 + 2 (Combo)”. Allied Telesis+1
Tất cả 8 cổng RJ-45 hỗ trợ PoE/PoE+ (cấp nguồn tới thiết bị đầu cuối) — hỗ trợ chuẩn IEEE 802.3af & 802.3at. Allied Telesis+1
Ngân sách PoE (PoE budget) là đến 120 W cho toàn bộ hệ thống. Allied Telesis+1
Dải nhiệt độ hoạt động rộng: từ -40 °C đến +75 °C, cho phép dùng ngoài trời hoặc nơi có điều kiện khắc nghiệt. Syscom Distributions LLC+1
Vỏ kim loại, gắn DIN-rail hoặc tường, không quạt (fanless) – tăng độ tin cậy và phù hợp môi trường công nghiệp. Allied Telesis+1
Tốc độ chuyển mạch (switching fabric) khoảng 20 Gbps, forwarding rate ~14.88 million packets per second. Syscom Distributions LLC+1
Hỗ trợ quản lý: GUI Web, CLI (SSH/Telnet), SNMP. Tradeinn+1

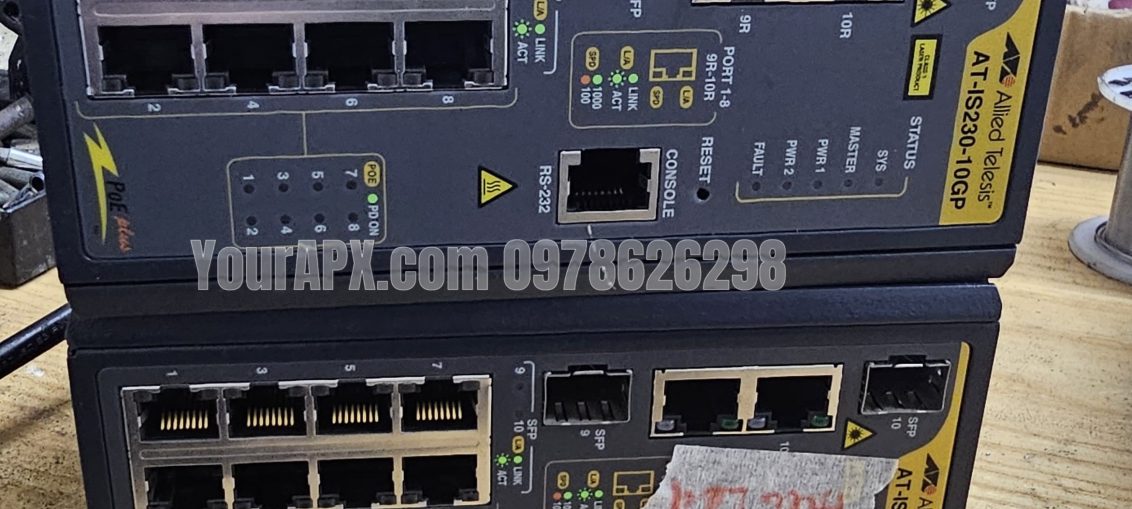

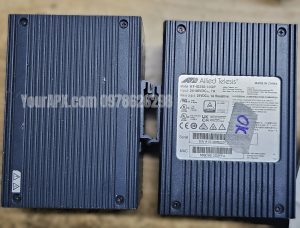

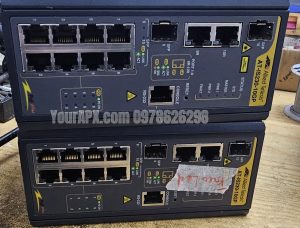

Ảnh thiết bị AT-IS230-10GP

II.Những lỗi thường gặp

Lỗi Không lên nguồn.
LAN hoạt động nhưng không cấp POE.
LAN và POE không hoạt động.
LED port không hoạt động hoặc hoạt động lỗi.

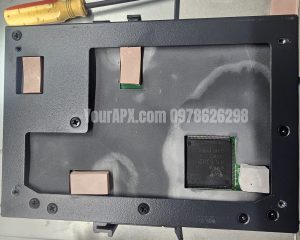

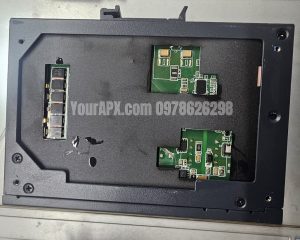

Hình anrht thiết bị AT-IS230-10GP lỗi

2.1 AT-IS230-10GP lỗi không lên nguồn

Đây là lỗi rất rộng có thể do rất nhiều nguyên nhân từ CPU RTL8382I tới IC driver LT8705 hoặc ic điều khiển led LV164 (họ 74HC164) gây nên và nguyên nhân chủ yếu do lỗi shock điện từ Port Ethernet gây nên, hiếm khi do nguồn cấp gây nên, đôi khi vẫn có khả năng từ nguồn cấp nhưng vô cùng hiếm, khả dĩ do nguồn cấp được cấp chuẩn hóa và có cơ chế bảo vệ hoàn chỉnh.

Chúng tôi đã nhận rất nhiều thiết bị switch công nghiệp và việc lỗi do nguồn cấp gây nên gần như chưa gặp, chủ yếu do shock điện từ port Ethernet vào gây lỗi cả nguồn.

2.2 LAN hoạt động nhưng không cấp POE

Lỗi này thường gặp với trường hợp bị shock điện gây chết POE board, chết nguồn cấp cho POE board chủ yếu là IC LT8705EUHF. Và các linh kiện nhỏ lân cận.

các bạn có thể thấy việc POE board bị cháy nổ như hình dưới đây

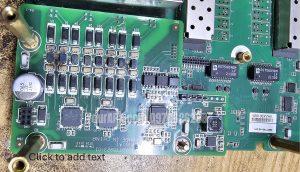

Hình ảnh POE board lỗi

2.2 AT-IS230-10GP lỗi LAN và POE

Đây chính xác là lỗi nhiều nhất và xảy ra nhất mà chúng ta cần lưu ý để sửa thiết bị này.

Khi LAN không lên thì nguyên nhân do lỗi CPU RTL8382MI hiếm khi nào xảy ra do Flash( chúng tôi chưa gặp). Bạn phải xử lý triệt để lỗi này trước khi xử lý các lỗi liên quan tiếp theo. xử lý xong lỗi này bạn mới tiếp tục xử lý tới phần POE board. Hình ảnh dưới đây.

Hình ảnh CPU RTL8382MI của switch AT-IS230-10GP

2.3 LED port AT-IS230-10GP không sáng, hoạt động lỗi

Sau khi sửa thành công phần LAN và POE, tuy nhiên các bạn không thấy led hoạt động đúng thì phần còn lại là IC điều khiển LED. IC điều khiển các Led này là họ HC164 TSSOP 16 chân. các bạn thay là ok.

Hình ảnh AT-IS230-10GP lỗi IC led driver

2.4 AT-IS230-10GP Lỗi một số port cấp POE.

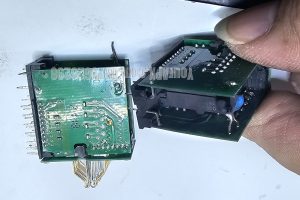

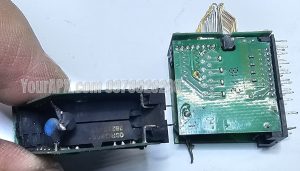

Đây có thể nói là lỗi khó nhằn nhất của dòng này do bạn phải tốn nhiều thời gian và công sứa để sửa và thay thế, vì chúng ta phải nhấc cả cụm port ra để thay thế và sửa chữa từng port lỗi, phần lớn do shock điện, sét đánh vào port gây nên. Hình ảnh port lỗi dưới đây.
