1.GIỚI THIỆU

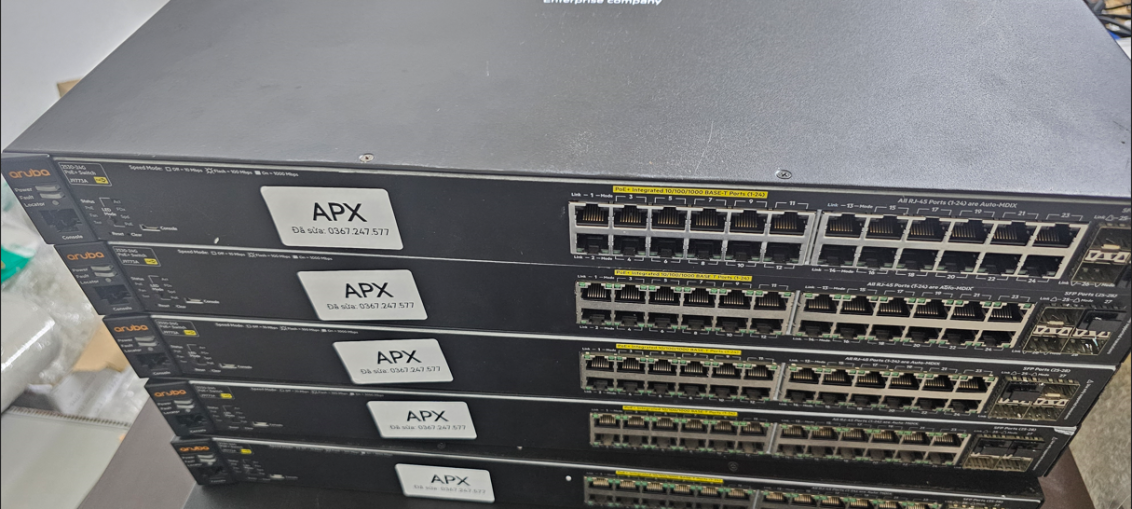

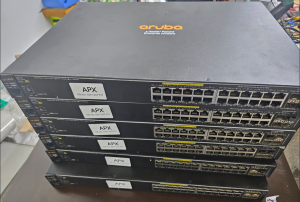

Switch Aruba 2530 J9773A – 24 Port 1G PoE+ (195W), 4 SFP Uplink
Aruba 2530 J9773A là dòng switch Layer 2 đáng tin cậy dành cho doanh nghiệp nhỏ và trung bình, tối ưu cho hệ thống camera, WiFi và hạ tầng mạng văn phòng. Thiết bị cung cấp 24 cổng 1GbE hỗ trợ PoE+ (tổng công suất 195W) cùng 4 khe SFP uplink linh hoạt, đảm bảo kết nối ổn định, mở rộng dễ dàng. Switch vận hành êm ái, tiết kiệm điện, hỗ trợ bảo mật nâng cao và được quản lý đơn giản qua giao diện web, CLI hoặc Aruba AirWave.

2. Lỗi thường gặp.

Có 5 Lỗi Phổ biến nhất mà dòng Switch Aruba 2530 J9773A thường gặp đó là:

1. Nguồn lên, không thể khởi động, không console được
2. Lỗi bị treo không hoàn tất được khởi động
3. Lỗi hoàn thành khởi động các port không sử dụng được
4. Các port Ethernet LAN sử dụng bình thường nhưng POE không dùng được
5. Lỗi nguồn

Với dòng switch Aruba J9773A 2530-24 tình trạng lỗi nguồn khá hiếm khi xảy ra, do đó lỗi chủ yếu gặp phải là thiết bị lên nguồn nhưng không khởi động được, hoặc khởi động được nhưng POE và các port Ethernet không hoạt động.

2.1.Với trường hợp Thiết bị Khởi động thành công.

POE không hoạt động được chắc chắn nguyên nhân từ port POE gây ra. Tuy POE không hoạt động nhưng có thể chức năng Ethernet vẫn hoạt động bình thường, nguyên nhân lỗi port phần lớn do shock điện từ Port Ethernet RJ45 vào main board.

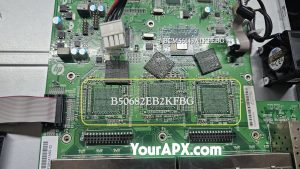

Các port Ethernet lỗi nguyên nhân chủ yếu do lỗi IC điều khiển cụm 8 port đó B50682EB2KFBG gây nên. Hoặc nếu lỗi hết cỏ thể do chip driver BCM56143A1KFEBG  Các bạn xem hình dưới đây.

2.2.Trường hợp Thiết bị Khởi động không thành công.( không phải không thể khởi động)

Chỉ có một nguyên chính khiến thiết bị khởi động không thành công là do chết CPU MRVL 88F63  hình dưới. Cách phát hiện là khi bạn thấy trở kháng nguồn 3.3V nhỏ hơn 0.5K Ohm.

Hình ảnh cpu dưới đây:

2.3.Trường hợp không khởi động được

Khi thiết bị lên nguồn mà không khởi động được chắc chắn chết controller là chip Altera MAXII EPM570t144C5N . Phải sửa được lỗi này đầu tiên trước khi ngĩ tới thay CPU, IC driver BCM56143A1KFEBG  hoặc chip ethernet LAN B50682EB2KFBG. Bạn cần một thiết bị khác để lấy chương trình và nạp lại cho thiết bị có controller lỗi.

bài viết sẽ tiếp tục được cập nhật.
